Преобразователи
термоэлектрические для атомных станций КТХА-АС, КТХК-АС
|
Технические условия …………………………………..
|
ТУ 4211-104-12150638-2003 |
|
Сертификат Госстандарта РФ об утверждении
типа СИ ……… |
RU.С.32.001.А №
16941; |
|
Сертификат соответствия, выдан «АНО
Атомсертифика» …… |
РОСС RU.0001.01АЭ00.61.10.0073 |
|
Лицензии на право конструирования и
изготовления Федеральной службы по экологическому,
технологическому и атомному надзору РФ …………
|
ДО-11-101-1076
ДО-12-101-1077 |
Назначение:
Преобразователи
термоэлектрические КТХА-АС, КТХК-АС предназначены для термоконтроля
технологического оборудования машзалов АЭС с реакторами ВВЭР, РБМК и БН.
Могут быть использованы для измерения температуры химически
неагрессивных и агрессивных газообразных и жидких сред, не разрушающих
защитную арматуру термопреобразователей, и для термоконтроля
технологического оборудования в следующих помещениях зоны свободного
режима АЭС: в машинном зале, в дизель – генераторной и компрессорной, в
помещениях щитов управления зон строгого и свободного режима.
Технические характеристики

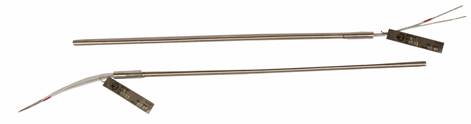

Преобразователи
термоэлектрические КТХА-АС, КТХК-АС изготавливаются с изолированным или
не изолированным рабочим спаем из термопарного хромель – алюмелевого
кабеля КТМС(ХА) и хромель – копелевого кабеля КТМС(ХК) в стальной
оболочке.
|
·
НСХ по ГОСТ Р 8.585-2001:
КТХА-АС
КТХК-АС |
ХА(К)
ХК(L) |
|
·
Диапазон измеряемых температур, ºС |
От минус 50 до
400 |
|
·
Класс допуска по ГОСТ Р 8.585-2001 |
2 |
|
·
Класс безопасности по НП-001-97 |
3Н |
|
·
Показатель тепловой инерции для
исполнений, с, не более:
по рис. 1, 2, рабочий
спай изолирован
по рис. 1, 2, рабочий спай не
изолирован
по рис. 3, 4, рабочий
спай изолирован |
4
2
8 |
|
·
Рабочее давление измеряемой среды, Ру,
МПа:
для исполнений по рис.
1, 2, 5
для исполнений по рис.
3, 4 |
атмосферное
3,6 |
|
·
Условия окружающей среды:
диапазон температур, ºС
абсолютное давление
относительная влажность при
температуре до 35ºС |
От минус 50 до 60
атмосферное
до 98% |
|
·
Защищенность от воды и пыли по
ГОСТ 14254-96 (с помещенным в герметичный объем узлом заделки
выводов) |
IР55 |
|
·
Категория сейсмостойкости по НП 031-01 |
1 |
|
·
Материал защитной арматуры по ГОСТ
5632-72 |
12Х18Н10Т |
|
·
Установленный срок службы, лет |
5 |
Термопреобразователи удовлетворяют повышенным
требованиям к приборам для АЭС по следующим внешним воздействиям:
·
ударные (ускорение 3g)
и вибрационные (ускорение 2g при
частоте до 120 Гц) нагрузки;
·
землетрясение 9 баллов по шкале МSК-64
на отметке установки до 70 м;
·
орошение водой при температуре до
90ºС;
·
гамма-излучение до 1,38·10-7
Гр/с.
При заказе и записи в технической
документации необходимо указать: модификацию
термопреобразователя (КТХА-АС, КТХК-АС); номер рисунка; класс
допуска ( 2); рабочий спай (И – изолирован, НИ – не изолирован);
длину монтажной части L; обозначение технических условий.


|
Длина монтажной части
L, мм: |
|

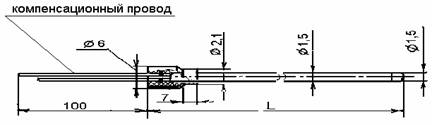

Исполнение по рис. 1 |
2000, 2500, 3200, 4000, 5000, 5600,
6300, 7100, 8000, 9000, 10000, 11000, 12500, 18000,
20000 |
|
Исполнение по рис. 2 |
320, 400, 500, 630, 800, 1000, 1250,
1600, 2000 |
|
Исполнение по рис. 3 |
45 |
|
Исполнение по рис. 4 |
160, 200, 250 |
|
Исполнение по рис. 5 |
1000, 2000, 3200, 6300, 10000 |
Пример записи при
заказе:
а)
термопреобразователь КТХА-АС, исполнение по рисунку 1 с
изолированным рабочим спаем, класс допуска 2, длина монтажной
части L = 20000 мм:
"Термопреобразователь КТХА-АС рис. 1 -
2 кл. - И - 20000 мм - ТУ 4211-104-12150638-2003";
б)
термопреобразователь КТХК-АС, исполнение по рисунку 5 с не
изолированным рабочим спаем, класс допуска 2, с длиной монтажной
части защитной арматуры L = 6300 мм:
"Термопреобразователь КТХК-АС рис. 5 - 2 кл. – НИ – 6300 мм - ТУ
4211-104-12150638-2003".
По заказу
термопреобразователи по рис. 4 комплектуются защитной гильзой
Г-015-АС на рабочее давление Р 17,6 МПа.
|
