Измерительные преобразователи

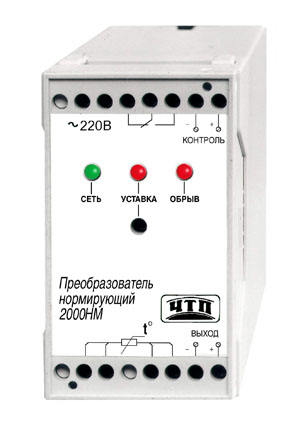

2000 НМ
 Назначение
Преобразование входных сигналов от термопреобразователей сопротивления, термопар
и других датчиков (мВ, В, мА), в выходной унифицированный токовый сигнал.
Конкурентные преимущества и конструктивные особенности:
- Гальваническая развязка вход/выход.
- Корнеизвлечение входных токовых сигналов.
- Уставка «Больше».
- Световая индикация обрыва датчика
- Световая индикация наличие напряжения питания
- 3-х и 4-х проводная схемы подключения термопреобразователей сопротивления.
- Релейная уставка сигнализации на превышение параметра.
- Конструктивно блок выполнен в корпусе, предназначенном для монтажа на
DIN-рейку (35 мм), или на стену.
- Простота эксплуатации прибора.
Код ОКП: 42 2710
| Название параметра |
Ед
|
Значение |
| Входные сигналы |
Термопары |
|
L, K, B, S по ГОСТ Р 50431 |
| Термопреобразователи сопротивления |
|
50М, 100М, 50П, 100П по ГОСТ 6651 |
| Датчики с выходными сигналами |
|
0-5 мА, 4-20 мА, 0-1 В, 0-10 В, 0-10 мВ по
ГОСТ 26.011 |
| Выходной сигнал |
|
0-5 мА или 4-20 мА |
| |
пара переключающих контактов |
| Погрешность |
Входной сигнал типов B, 50М, 100М, 50П, 100П,
0-5 и 4-20 мА, 0-1 и 0-10 В, 0-10 мВ |
% |
± 0,25% |
входной сигнал типов K, L, S, 100М для
диапазона
0...+50°С |
% |
± 0,5% |
| Сигнализация |
|
± 1,0% |
| Диапазон измерения входного
сигнала |
50М (W100=1,428) |
°С |
-50...+50, -50...+100, 0...+100, 0...+150,
0...+180 |
| 100М (W100=1,428) |
°С |
-25..+25, -50...+50, -50...+100, 0...+50,
0...+100, 0...+150, 0...+180 |
| 50П (W100=1,391) |
°С |
-120...+30, -70...180, 0...+100, 0...+150,
0...+200, 0...+300, |
| 100П (W100=1,391) |
°С |
25...+100, 0...+150, 0...+200, 0...+300,
+200...+500 |
| L |
°С |
50...+150, -50...+200, 0...+150, 0...+200,
0...+300, 0...+400, 0...+600, +200...+600 |
| K |
°С |
0...+400, 0...+600, 0...+800, 0...+900,
0...+1100, 0...+1300, +200...+600, +200...+1200, +400...+900 |
| S |
°С |
0...+1300, 0...+1600 |
| B |
°С |
+300...+1600 |
| Напряжение |
В |
0...10 мВ, 0...5 В, 0...10 В |
| Ток |
мА |
0...5 мА, 4...20 мА |
| Диапазон задания уставки |
|
от 0 до 100% диапазона изменения входного
сигнала |
| Коммутационная способность |
напряжение коммутации |
|
220 В 50 Гц |
| ток коммутации |
А |
3 |
| Питание |
В |
220 (+22/-33)В
50 Гц |
| Рабочая температура |
°С |
-10...+50 |
| Монтаж |
Фронтальная сторона |
|
DIN-рейка (35 мм), евростандарт DIN VDE O611,
или на стену |
| Габариты |
|
45(ширина) х 75(высота) х 110(глубина) мм |
|
