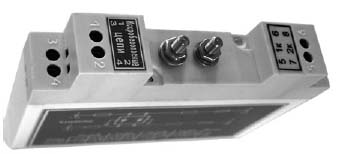

Энергетические барьеры
искрозащиты КОРУНД-М
Барьеры искрозащиты КОРУНД-М
обеспечивают ис- кробезопасность электрических цепей датчиков давления,
температуры и предназначены для применения в отраслях промышленности,
связанных с получением, переработкой, использованием и хранением взрыво-
и пожароопасных веществ и продуктов.

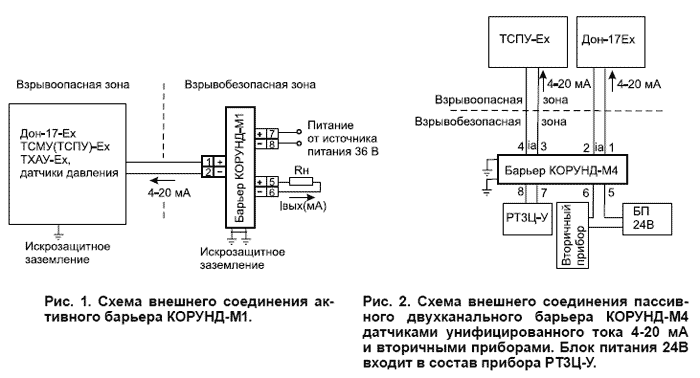

Активный барьер Корунд-М1 предназначен для органи- зации
питания и искрозащиты сигнальных цепей взрывозащищенных двухпроводных
датчиков с выходным сигналом 4-20 мА.

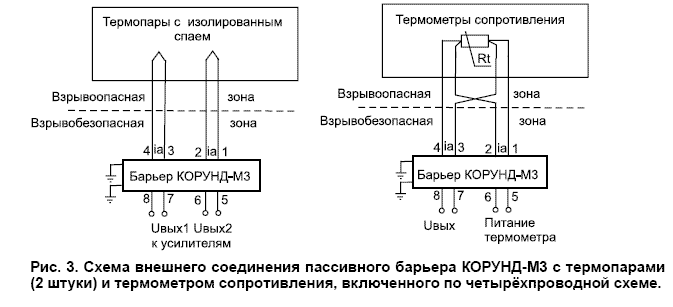

Пассивные двухканальные барьеры Корунд-М2-М4
предназначены для работы с термопарами, термометрами сопротивления,
датчиками с унифицированными сигналами и другими датчиками, не имеющими
собственных источников электропитания. Например, к двухканальному
барьеру можно подключить две термопары или один термометр сопротивления,
включенный по трёх- или четырёхпроводной схеме.
Монтаж барьеров осуществляется на DIN-рейку.

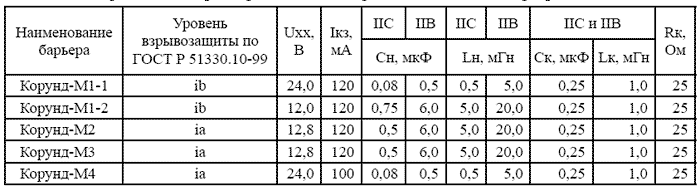

Таблица 1. Предельные параметры внешних
искробезопасных цепей барьеров.
где IIС, IIВ – подгруппы взрывозащищённого оборудования;
Ск, Сн – ёмкость кабеля и нагрузки;
Lк, Lн – индуктивность кабеля и нагрузки;
Rк – сопротивление кабеля.

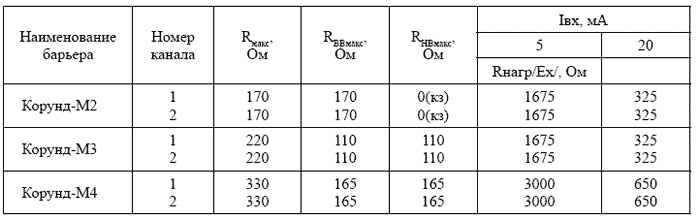

Таблица 2.
Нагрузочные способности и проходные сопротивления барьеров.
Rмакс
– полное проходное сопротивление
барьера для токового сигнала, равное RВВмакс
+RНВмакс;
R ВВмакс
– проходное сопротивление верхней
ветви барьера;
R НВмакс,
– проходное сопротивление нижней ветви барьера;
Rнагр/Ех/ – допускаемое сопротивление нагрузки барьера
по цепи Ех.
Барьеры относятся к невосстанавливаемым, неремонтируемым
изделиям.
Барьеры предназначены для установки только вне
взрывоопасных помещений.
Барьеры по ГОСТ 14254 соответствуют степени защиты IP00.
Барьеры по стойкости к механическим воздействиям по ГОСТ
12997 соответствуют группе L3.
Барьеры по устойчивости к климатическим воздействиям
соответствуют исполнению УХЛ категории 3
по ГОСТ 15150, группы исполнения С3 по ГОСТ 12997, но
для температуры от минус 30 до +70
°С.
Пример обозначения при заказе:
КОРУНД-М4, ТУ
4217-002-29301297-98.
|
