Ключи моментные КМ-3МП

НАЗНАЧЕНИЕ

Ключи моментные модели КМ-3МП предназначены для измерения и нормирования крутящего мо- мента при затяжке резьбовых соединений, цифровой индикации измеренного значения и звуковой сиг- нализации достижения заданного значения.

Ключи моментные модели КМ-3МП предназначены для эксплуатации при следующих параметрах окружающей среды:

– температура воздуха, °С .................................................................................................................... 10...35

– влажность воздуха (при 35 °С) не более ............................................................................................... 75

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

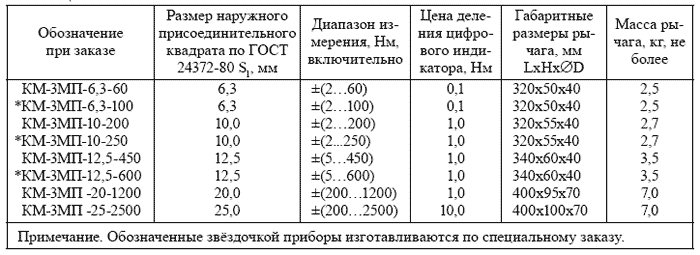

Обозначения ключей, присоединительные размеры, диапазоны измерений, цена деления цифрового индикатора, габаритные размеры рычагов и их масса приведены в таблице 1.

Таблица 1

Присоединительные размеры рычагов ключей соответствуют ГОСТ 24372-80 (тип А и В), ключи пред- назначены для работы со сменными головками по ГОСТ 25604-83, удлинителями по ГОСТ 25600-80 и шарнирами по ГОСТ 25603-83.

Приведённая основная погрешность измерения момента, %, не более .................................................. 2

Приведённая основная погрешность срабатывания звукового сигнала, %, не более ........................... 2

Предел допустимой дополнительной погрешности измерения момента от изменения температуры ок-

ружающей среды в диапазоне от 10 до 35 °С, от основной погрешности, не более ................................0,5

Предел допустимой дополнительной погрешности измерения момента от изменения напряжения пи- тания в пределах от 4,5 до 7,5 В, от основной погрешности, не более ...................................................... 0,1

Материал рычага ключа ........................................................................................ сталь 40Х ГОСТ 4543-71

Защитно-декоративное покрытие ключа ........................................................................................... Ц15.хр

Тип цифрового индикатора электронного блока – жидкокристаллический, высота цифр, мм, ........ 14

Количество разрядов цифрового индикатора ......................................................................................... 3,5

Время реакции электронной схемы на изменение входного сигнала, с, не более .................................. 2

Диапазон установки величины срабатывания звукового сигнала, Нм, включительно .............от 1,0 до максимального значения измеряемой величины (для модели КМ3-25-3200 от 10)

Интенсивность звукового сигнала на расстоянии 1 м, дБ, не менее ..................................................... 50

Напряжение питания, В ................................................................................. 4,5…8 (4 элемента типа АА)

Максимальный ток потребления при напряжении 6 В, мА , не более .................................................. 40

Электронная схема сохраняет заданную установку в течение не менее 100 часов.

Габаритные размеры электронного блока, мм, не более ....................................................... 185 х 103 х 45

Масса электронного блока (без элементов питания), кг, не более ....................................................... 0,5

Длина кабеля между электронным блоком и рычагом, м, не менее ...................................................... 1,0

Устойчивость электронного блока к внешним воздействиям по ГОСТ 12997-84 ........... группы В1, N2

Устойчивость рычагов к внешним воздействиям по ГОСТ 12997-84 .............................. группы В3, N3

Защищённость от воздействия пыли и воды по ГОСТ 14254-96:

– корпуса электронного блока ...............................................................................................................IР 00

– рычага ключа ........................................................................................................................................IР 20

Пример обозначения при заказе:

Ключ моментный модели КМ-3МП, размер наружного присоединительного квадрата 10 мм по ГОСТ 24372-80, диапазон измерения от 2 до 200 Нм – Ключ моментный модели КМ-3МП-10,0-200 ТУ 3926-103-12150638-2002.

Ключ моментный модели КМ-3МП состоит из электронного блока с соединительным кабелем и ры- чага ключа.

Принцип работы ключа представлен на рисунке 1. Силу Р, приложенную к рычагу ключа на расстоя- нии L от точки заделки воспринимают плёночные тензорезисторы, наклеенные на рычаг ключа. Тензо- резисторы собраны в два полумоста, напряжение с каждого полумоста усиливается в электронном блоке и преобразуется в измеренную величину (момент). Благодаря применению двух пар тензорезисторов, наклеенных на расстоянии друг от друга, измеренный момент не зависит от точки приложения силы Р.

1 – рычаг ключа

2 – тензорезисторы

L – длина рычага до точки приложения силы Р

Момент M =PL

Рис. 1. Принцип работы ключа моментного КМ-3МП.

Рычаг ключа изготовлен из трёх металлических деталей – ручки с разъёмом, собственно рычага ( на нём наклеены тензорезисторы, закрытые защитной пластиковой трубкой) и присоединительного квад- рата по ГОСТ 243720-80.

Электронная схема ключа размещена в пластмассовом корпусе.

Ключи моментные КМ-3МП

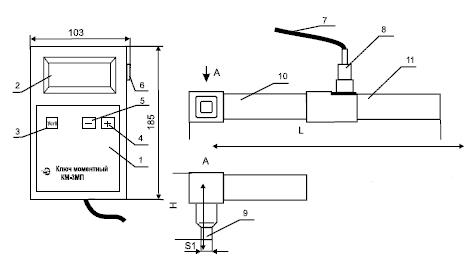

1 – корпус электронного блока

2 – цифровой индикатор

3 – кнопка установки нуля УСТ 0

4,5 – кнопки задания величины срабатывания звукового сигнала МЕНЬШЕ и БОЛЬШЕ

6 – кнопка включения питания

7 – соединительный кабель

8 – разьём для подключения датчика

9 – присоединительный квадрат S1 – размер присоединительного квадрата по ГОСТ 24372-80

10 – защитный пластмассовый кожух

11 – рычаг ключа

Примечание. Толщина электронного блока – 47 мм.

Рис. 2. Ключ моментный КМ-3МП. Габаритные и присоединительные размеры.
