Коробка компенсационная КК

Компенсационная коробка модели КК (далее коробка ) предназначена для измерения температуры холодных спаев термопары с целью автоматической компенсации термо-ЭДС холодных концов. Коробку можно использовать для экономии компенсационного кабеля путём замены его на медный кабель. Компенсационная коробка модели КК может быть использована совместно с регуляторами температуры РТ3Ц, РТ54, РТ58, измерителем ИТ58 или другим прибором для измерения температуры по согласованию с поставщиком.

Количество входных термопар, штук ............................................................................................ от 1 до 8

Диаметр проводов, мм, не более:

– входных термопарных ............................................................................................................................. 1,2

– входных компенсационных ..................................................................................................................... 3,0

– выходных медных ................................................................................................................................... 3,0

Материал корпуса коробки .....................................................................................................АВС-пластик

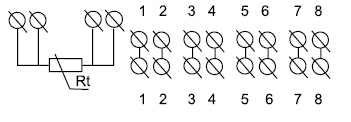

Внутри коробки расположены датчик температуры и клеммные колодки для подключения проводов термопары и медных проводов, соединяющих коробку с измерительным прибором.

Датчик температуры медный термометр сопротивления с НСХ 50М по ГОСТ 6651-94, W100 =1,4280, класс В, схема включения двухпроводная или четырёхпроводная.

Погрешность измерения и компенсации температуры холодных концов, °С, не более ±0,3

Расстояние от коробки до измерительного прибора, м, не более

– для двухпроводной схемы включения датчика температуры ............................................................ 0,5

– для четырёхпроводной схемы включения датчика температуры ....................................................... 20

Габаритные размеры коробки, мм, не более:

– на 1 или 2 термопары ................................................................................................................65 х 52 х 35

– на 4 термопары .........................................................................................................................95 х 120 х 55

– на 8 термопар ............................................................................................................................95 х 160 х 55

Масса коробки, кг, не более:

– на 1или 2 термопары ............................................................................................................................... 0,3

– на 4 термопары ....................................................................................................................................... 0,6

– на 8 термопар ........................................................................................................................................... 0,9

Способ крепления коробки ......................................................................................................... настенный

Защищённость корпуса от воды и пыли по ГОСТ 14254-96 ............................................................... IP54

Стойкость к механическим и температурным воздействиям по ГОСТ 12997-84 ......................... N2, В2

               1 - корпус коробки

               2 - входные штуцера

Компенсационная коробка модели КК на 8 входных термопар, датчик температуры медный с НСХ 50 М – «Компенсационная коробка КК-8».
