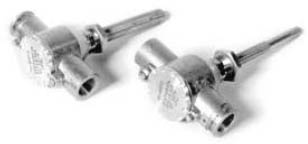

Извещатели пожарные тепловые взрывозащищенные ИП 103-IB, ИП 103-1В/П-02

 Назначение

Для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Извещатели ИП 103-1В имеют два датчика с нормально замкнутыми контактами реле. Изве­щатели ИП 103-1В/П-02 имеют один датчик (микросхему DS 1820 фирмы Dallas Semiconductor), который выдает код, соответствующий текущей температуре, и свой номер и может быть сопря­жен с цифровыми вторичными устройствами, например, адресной системы пожарной сигнали­зации АСПС-32-23-0300 (АСПС) ТУ 4371-003-12221545-99.

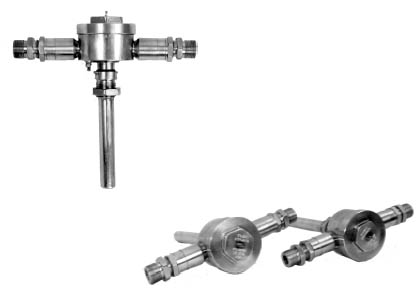

Головки извещателей могут быть выполнены из алюминиевого сплава или нержавеющей ста­ли. Материал защитного чехла - нержавеющая сталь.

Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил класси­фикации и постройки морских судов» Российского Морского Регистра Судоходства и могут вы­пускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких термопреобразователей проставляется дополнительный буквенный шифр МР.

Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Пра­вилам устройства электроустановок» (ПУЭ) гл. 7,3 и другим нормативно-техническим докумен­там, определяющим применяемость электрооборудования во взрывоопасных средах.

Технические характеристики по ТУ 4371-035-12150638-00:

Температура срабатывания (номинальная), °С:

-извещателей ИП 103-1В (фиксированная)         70, 90, 120, 140 и 180;

-извещателей ИП 103-1В/П-02 (программируемая с шагом 0,5°С)        от 80 до 120.

Отклонение температуры срабатывания от номинальной, %, не более          5.

Показатель тепловой инерции, с, не более:

-для извещателей на температуру 70°С............................ 60;

-для остальных извещателей........................................... 120.

Переходное электрическое сопротивление контактов извещателей ИП 103-1В, Ом,

не более.............................................................................. 1,5.

Напряжение коммутируемого электрического тока

(постоянного или переменного), В ........................   от 6 до 36.

Значение коммутируемого электрического тока

(постоянного или переменного), А........................... 0,05 - 0,2.

Материал защитной арматуры.......................... сталь 12Х18Н10Т.

Материал головки:

-для исполнений по рис. 1-3................... алюминиевый сплав АК7;

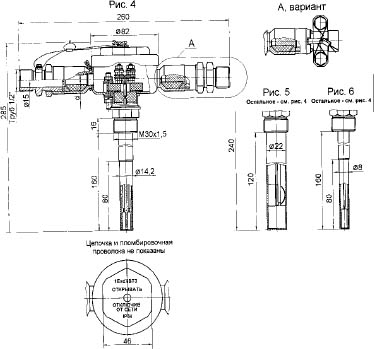

-для исполнений по рис. 4-6........................... сталь 12Х18Н10Т.

Степень защищенности от пыли и воды по ГОСТ 14254-96    IP54.

Маркировка взрывозащиты по ГОСТ Р 51330.1-99:

-извещателей ИП 103-1В...................................................................................     1ExdIIВТЗ;

-.извещателей ИП 103-1В/П-02............................................................................ 1ExibllAT5;

Вводное устройство извещателей может быть рассчитано на монтаж круглым кабелем с диа­метром 8-10; 10-12 и 12-14 мм. Конструктивное исполнение кабельного ввода - под трубную разводку 1/2", 3/4" или монтаж бронированным кабелем.

Максимально допустимая температура контролируемой среды, °С     +200.

Средний срок службы до списания, лет, не менее........... 8.

При записи в технической документации и при заказе необходимо указать:

- тип извещателя (ИП103-1B, ИП 103-1В/П-02);

- номинальную температуру срабатывания (70, 90, 120, 140, 180°С - только для ИП 103-1В);

- вид приемки (МР - для извещателей, изготовленных под надзором Российского Морского
Регистра судоходства);

- диаметр монтажного кабеля (для бронированного кабеля - по поясной изоляции)...(8-10,
10-12 и 12-14 мм);

-  тип щтуцера вводного устройства (ШТВ-Тр 3/4" для монтажа в трубе с присоединительной
резьбой 3/4", ШТВ-Тр 1/2 для монтажа в трубе с присоединительной резьбой 1/2", ШТВ-БК
для монтажа бронированным кабелем), по желанию потребителя штуцер может поставляться
конкретного исполнения по геометрическим размерам;

-  материал головки извещателя (алюминиевый сплав АК7 или сталь 12Х18Н10Т);

-     обозначение технических условий.

Примеры записи при заказе:

Извещателя ИП 103-1В на температуру срабатывания +70°С, общепромышленного ис­полнения, с диаметром кабельного ввода под кабель 8-10 мм, со штуцерами под монтаж в трубе 3/4", с головкой из алюминиевого сплава АК7: «ИП 103-IB/70-8-10 мм - ШТВ-Тр 3/4-АК7 ТУ 4371-035-12150638-00»

То же, но изготовленный под техническим надзором Российского Морского Регистра Судо­ходства, с вводным устройством под бронированный кабель с поясной изоляцией диаметром 10-12 мм, с головкой из стали 12Х18Н10Т:

«ИП 103-1В/70 МР - 10-12 мм - ШТВ-БК - 12Х18Н10Т ТУ 4371-035-12150638-00» То же, но изготовленный под техническим надзором Российского Речного Регистра Судоход­ства, с вводным устройством под бронированный кабель с поясной изоляцией диаметром 10-12 мм, с головкой из стали 12Х18Н10Т:

«ИП 103-1В/70 РР - 10-12 мм - ШТВ-БК - 12Х18Н10Т ТУ 4371-035-12150638-00» Извещателя ИП 103-1В/П-02, программируемого на температуру от 80 до 120°С, в общепро­мышленном исполнении с вводным устройством под кабель диаметром 8-10 мм, со штуцерами под монтаж в трубе 1/2", с головкой из алюминиевого сплава АК7: «ИП 103-1В/П-02 8-10 мм - ШТВ-Тр 1/2 - АК7 ТУ 4371-035-12150638-00»
