Извещатели пожарные тепловые взрывозащищенные ИП 103-1B

НАЗНАЧЕНИЕ

Для использования в химической, нефтега­зовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контроли­руемой среды выше допустимой.

Извещатели ИП 103-1В имеют один или два датчика с нормально замкнутыми контактами реле. Головки извещателей могут быть выполне­ны из алюминиевого сплава или нержавеющей стали. Материал защитного чехла - нержавею­щая сталь.

Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоход­ства. В условном обозначении таких извещателей проставляется дополнительный буквен­ный шифр MR Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим норма­тивно-техническим документам, определяющим применяемость электрооборудования во зрывоопасных средах.

По возможности эксплуатации в рабочем состоянии в различных климатических зонах Извещатели соответствуют группе исполнения ДЗ по ГОСТ 12997-84 (УХЛ 1.1 по ГОСТ 15150-69) в диапазоне температуры окружающей среды от минус 55°С до 70°С.

По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 Извещатели имеют следующие исполнения:

- для эксплуатации в атмосфере типа II по ГОСТ 15150-69 (индекс обозначения - А, го­
ловка из алюминиевого сплава);

- для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150-69 (индекс обозначения
- Н, головка из нержавеющей стали).

Класс Извещателя по НПБ 85-2000 (температурный диапазон срабатывания, °С): A3 (64-76), С (84-100), Е (114-130)

Время срабатывания Извещателей всех классов при повышении температуры от услов­но нормальной


Переходное электрическое сопротивление контактов Извещателей, Ом, не более ...........1,5

Напряжение коммутируемого электрического тока (постоянного или переменного),от 6 до 36В
Значение коммутируемого электрического тока (постоянного или переменного), А.........0,05 - 0,2

Материал защитной арматуры...............сталь 12Х18Н10Т

Материал головки:

- для исполнений А (по рис. 1).................алюминиевый сплав АК7;

- для исполнений Н (по рис. 2).................сталь 12Х18Н10Т

Степень защищенности от пыли и воды по ГОСТ 14254-96......................................IP54

Маркировкавзрывозащитыпо ГОСТ Р 51330.1-99...........................................1ExdIIBT3

Извещатели поставляются с кабельными вводами различных исполнений: для присо­единения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G 3/4, (возможна поставка с присоединительной резьбой G 1/2 ). Максимально допустимая температура контролируемой среды, °С......................200

В комплект каждого кабельного ввода входят резиновые уплотнения для диаметров ка­беля по поясной изоляции 8 -10, 10-12и12- 14мм. Средний срок службы до списания, лет, не менее........8

- наименование и тип извещателя;

- через дробь - температурный класс по НПБ 85-2000 (A3, С, Е);

- количество датчиков температуры (1 или 2)

-  исполнение А (головка из алюминиевого сплава) или Н (головка из нержавеющей стали);

- тип кабельного ввода;

- дополнительный шифр приемки (МР - для Извещателей, выпускаемых под техническим надзором Российского Морского Регистра Судоходства;

- обозначение технических условий.

1)  Извещатель ИП 103-1B общепромышленного исполнения, на температуру сраба­тывания 64-76°С, количество датчиков температуры - два, с головкой из алюминиево­го сплава, с вводным устройством для монтажа кабеля в трубе с присоединительной трубной резьбой G3/4:

«Извещатель ИП 103-1B/A3-2-A-TG3/4 ТУ 4371-035-12150638-2000».

2) То же, с одним датчиком, на температуру срабатывания 114 - 130°С: «Извещатель ИП 103-1В/Е-1-A-TG3/4 ТУ 4371 -035-12150638-2000».

3)  То же, на температуру срабатывания 64-76°С, с одним датчиком, с головкой из нержа­веющей стали, с вводным устройством под монтаж бронированным кабелем, выпущенный под техническим надзором Российского Морского Регистра Судоходства: «Извещатель ИП 103-1В/АЗ-1 -Н-Б МР ТУ 4371 -035-12150638-2000».

 (вариант А - для прокладки брониро­ванного кабеля)

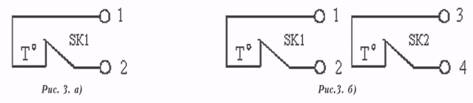

SKI, SK2 - термореле; 1, 2, 3, 4 - номера клемм Извещателя.

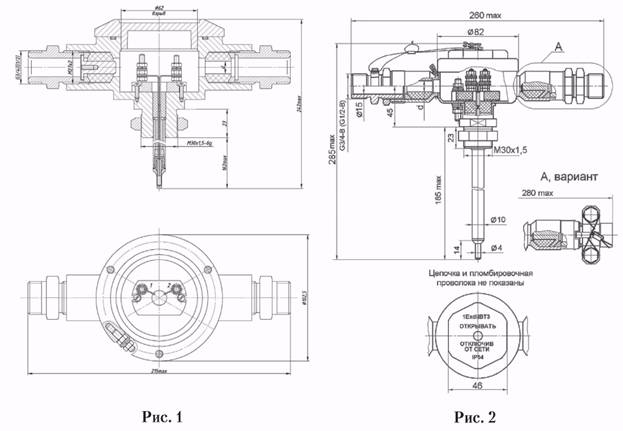

Рис.3. Электрическая схема подключения Извещателей ИП103-1В с одним датчиком (а) и двумя датчиками (б)
