Извещатели пожарные тепловые взрывозащищенные максимальные, максимально -дифференциальные и с дифференциальной характеристикой ИП101-1В, ИП102-1В

Извещатели пожарные тепловые взрывозащищенные максимальные, максимально -дифференциальные и с дифференциальной характеристикой ИП101-1В, ИП102-1В НАЗНАЧЕНИЕ

Извещатели пожарные тепловые взрывозащищённые моделей ИП 101-1В и ИП 102-1В ТУ 4371-118-121506-38-2005 используются в составе систем пожарной сигна­лизации и предназначены для использования в химиче­ской, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении темпе­ратуры контролируемой среды выше допустимой.

Извещатели реализуют функции максимальных, максимально-дифференциальных тепловых извещателей и извещателей с дифференциальной характеристикой.

В зависимости от температуры и времени срабаты­вания извещатели подразделяются на классы по НПБ 85-2000 в температурном диапазоне от 69 до 310°С -см. таблицу 1.

Время срабатывания извещателей всех классов при повышении температуры от условно нормальной на­ходится в пределах, определяемых классом извещате­лей в соответствии с НПБ 85-2000.

Извещатели имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Маркировка взрывозащиты в зависимости от конструктивного исполнения:

- модель ИП101-1В................................................................................................1ExdIIBT6;

- модель ИП102-1В в комплекте с кабельным термодатчиком...............................1ExdibIIBT6.

В кабельном термодатчике размещён блок искрозащиты (ВИЗ), который обеспечивает искробезопасность вида ib для всего извещателя модели ИП102-1В.

Извещатели могут эксплуатироваться в рабочем состоянии в различных климатических зонах: в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12Х18Н10Т) - индекс в обозначении - Н, в диапазоне температуры от минус 55 до плюс 70°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Извещатели работоспособны в течение 1 часа при температуре, °С:

- для ИП 101-1В и корпуса ИП102-1В с электронной схемой............................................ 85;

- кабельного термодатчика Извещателя ИП 102-1В........................................................ 380.

Извещатели поставляются с кабельными вводами различных исполнений: для присоеди­нения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для трубной прокладки кабеля (Т) с присоединительной резьбой G 3/4, (возможна поставка с присоединительной резьбой G 1/2 ). В комплект каждого кабельного ввода входят резино­вые уплотнения для кабеля диаметром по поясной изоляции 8 -10,10 -12 и 12 -14 мм.

Защищённость Извещателей от воздействия пыли и воды IP 65 по ГОСТ 14254-96



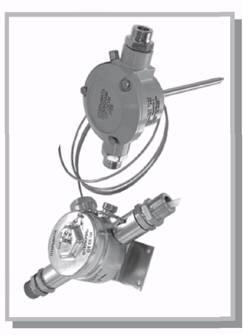

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ИЗВЕЩАТЕЛЕЙ:

-  ИП101-1В - выполнен в едином корпусе, чувствительный элемент - интегральный дат­
чик температуры;

-  ИП102-1В - состоит из корпуса и гибкого высокотемпературного кабельного термо­
датчика
. Длина кабельного термодатчика L - от 0,5 до 50,0 м (определяется при заказе),
диаметр - 3 мм, минимально допустимый радиус изгиба кабеля -15 мм.

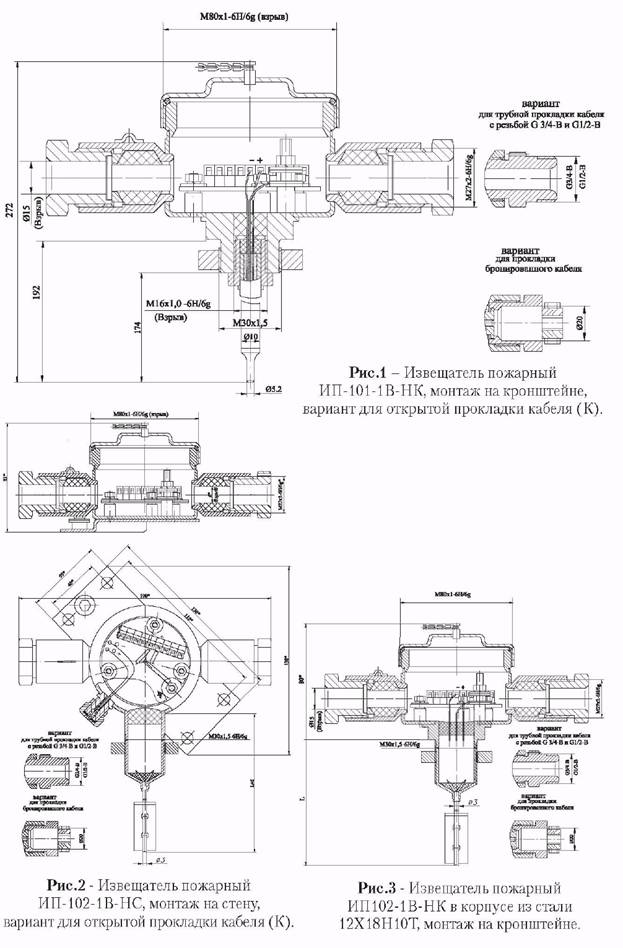

Извещатели в корпусе из алюминиевого сплава предназначены для крепления только на кронштейне, в корпусе из коррозионностойкой стали - для крепления на кронштейне (индекс в обозначении К) или на стене (индекс С). Габаритные размеры Извещателей по­казаны на рисунках 1-5.

При выпуске из производства Извещатель настраивается на конкретную температуру срабатывания, например 70°С.

Извещатель работает в диапазоне напряжения питания от 8 до 28 В от источника по­стоянного тока или от источника знакопеременного напряжения частотой не более 2 Гц со скважностью 0,8 - 0,9.

 Номинальное напряжение питания 24 В.

Максимальный потребляемый ток в дежурном режиме (ключ разомкнут) для всех моде­лей извещателей не превышает 0,1 мА.

В электронной схеме Извещателя установлен нормальноразомкнутый ключ, который замыкается при достижении заданной температуры срабатывания.

Способ подключения извещателей в шлейф пожарной сигнализации - параллельный.

Схема включения Извещателей всех моделей показана на рисунке 6.

Ток через Извещатель в режиме срабатывания (ключ замкнут) должен находиться в диа­пазоне от 2 до 7 мА.

Ток через Извещатель в режиме срабатывания ключарегулируется добавочным резисто­ром на клеммной колодке Извещателя. Резистор устанавливается потребителем.

Сопротивление резистора выбирается по формуле

R=( Uпит-0,33xI)I,

где R, кОм - регулировочный резистор типа С1-0,125;

Uпит, В- напряжение питания в шлейфе

I, мА - среднее значение тока в шлейфе приёмо-контрольного устройства при срабатыва­нии одного параллельно включённого Извещателя (например, 2 мА).

При питании Извещателя знакопеременным напряжением при срабатывании ключа возрастает потребление только по положительной составляющей питающего напряжения.

Извещатель снабжён светодиодом красного цвета, который при достижении темпера­туры срабатывания мигает с частотой 0,5-2 Гц. Светодиод размещён на боковой стороне корпуса Извещателя.

Извещатель должен использоваться с приёмоконтрольными приборами типа ППК2, УОТС, Аккорд, Рубин, Старт-4 , Яхонт и др.

Таблица 1 - Обозначение моделей и классов Извещателей


Модель Извещателя

Конструктивное исполнение

Класс извещателя по НПБ 85-2000

Температура срабатывания, °С





максимальных

максимально-дифференциальных

с дифференциальной характеристикой



ИП101-1В

В едином корпусе

В

-

BR

69-85

ИП102-1В

Состоит из корпуса и гибкого высоко­температурного кабельного термодатчика

в

BR1

BR

69-85





с

CR1

CR

84-100





D

DR1

DR

99-115





Е

ER1

ER

114-130





F

FR1

FR

129-145





G

GR1

GR

144-160





H1

H1R1

H1R

159-175





Н2

H2R1

H2R

174-190





НЗ

H3R1

H3R

189-205





Н4

H4R1

H4R

204-220





Н5

H5R1

H5R

219-235





Hб

H6R1

H6R

234-250





Н7

H7R1

H7R

249-265





Н8

H8R1

H8R

264-280





Н9

H9R1

H9R

279-295





H10

H10R1

H10R

294-310

1  - ИП101-1В - извещатель класса В

2  - ИП102-1В - извещатель класса В - с кабельным термодатчиком В1

3  - ИП102-1В - извещатель класса В - с кабельным термодатчиком В1

Извещатель 3 включён в режим оконечной цепи, Vo, Ro - элементы оконечной цепи (диод Vo устанавли­вается в случае питания знакопеременным напряжением)

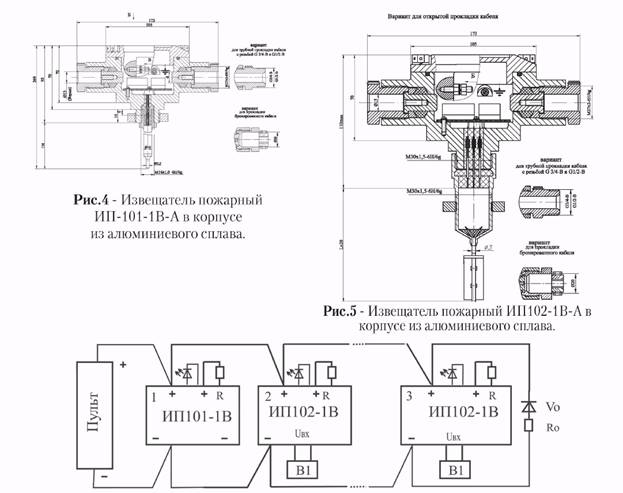

Рис.6. Электрическая схема включения извещателей ИП101-1В и ИП102-1В в шлейф пожарной сигна­лизации (двухпроводная линия)

1  - наименование и модель Извещателя (одна из двух: ИП101-1В или ИП102-1В);

2  - температурный класс по НПБ 85-2000

от В до Н10 - для максимальных Извещателей;

от BR1 до H10R1 - для максимально-дифференциальных Извещателей;

от R до H10R - для Извещателей с дифференциальной характеристикой, (в скобках указывается температура срабатывания в градусах Цельсия);

3 - материал корпуса Извещателя и способ установки Извещателя:

А - алюминиевый сплав, установка на кронштейне; НС - коррозионностойкая сталь 12Х18Н10Т, установка на стене (для ИП101-1В не применяется); НК - коррозионностойкая сталь 12Х18Н10Т, уста­новка на кронштейне

4 - тип штуцера:

Т - под прокладку кабеля в трубе с резьбой G 3/4-В; Т -G 1/2 - под прокладку кабеля в трубе с резьбой G 1/2-В; К - под кабель для открытой прокладки; Б - под бронированный кабель

5  - длина кабельного термодатчика в метрах (только для ИП102-1В );

6  - обозначение технических условий.
