Преобразователи измерит. с унифицированным токовым выходным сигналом ИП2, ИП2-Еx

Основное отличие от ИП1 и ИП1-Ех – меньшая цена, вид взрывозащиты – «искробезопасная электрическая цепь».

Для преобразования сигналов термопреобразователей сопротивления и термопар в унифицированный электрический выходной сигнал постоянного тока.

ИП обеспечивают непрерывное преобразование сигналов от первичных преобразователей в унифицированный токовый выходной сигнал

и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и предназначены для использования в нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической промышленности.

В качестве первичных преобразователей используются термопреобразователи сопротивления с но- минальной статической характеристикой (НСХ) преобразования 100П, 100М по ГОСТ 6651-94 и термопары с НСХ преобразования ХА (К), ХК(L), ПП(S), ПП(R), ЖК(J), НН(N) и ПР(В) по ГОСТ Р 8.585-2001.

Термопары должны иметь изолированный от корпуса рабочий спай.

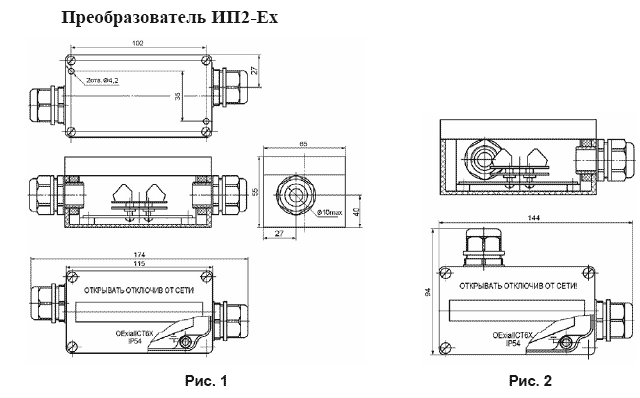

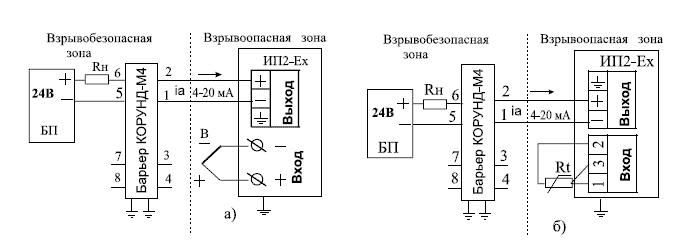

Преобразователи ИП2-Ех имеют вид взрывозащиты «искробезопасная электрическая цепь» по ГОСТР 51330.10-99, маркировка взрывозащиты «1ExibIICT6 X» или «0ExiаIICT6 X» (знак «Х» означает, что преобразователи должны использоваться в комплекте с энергетическим барьером искрозащиты, размещённом во взрывобезопасной зоне и имеющим Сертификат соответствия ГОСТ Р и Разрешение Федеральной службы экологического, технологического и атомного надзора).

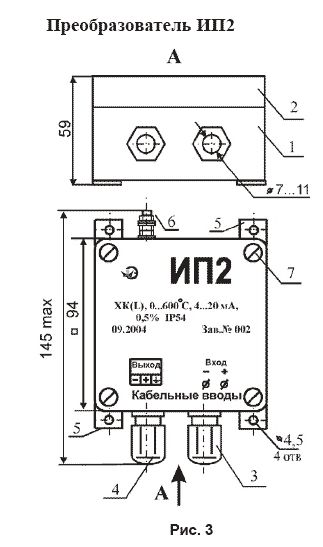

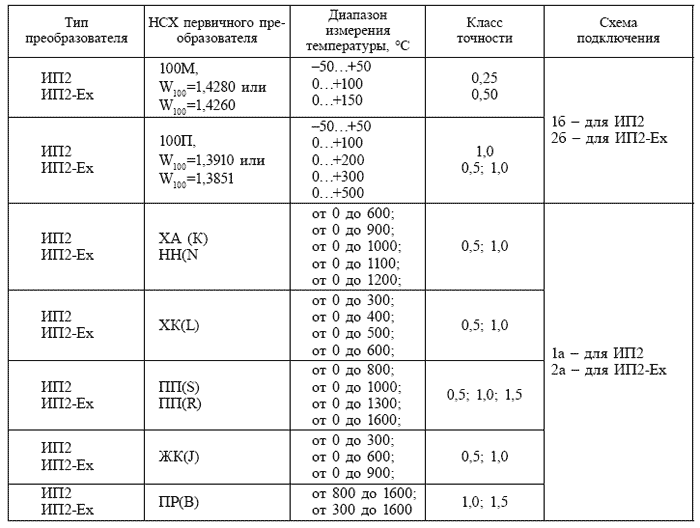

Диапазон измеряемых температур, НСХ первичного преобразователя, основная приведенная погрешность, диапазон выходных сигналов, схемы подключения и диапазон изменения напряжения питания приведены в таблице.

Выходной ток, мА .................................................................................................................................... 4-20

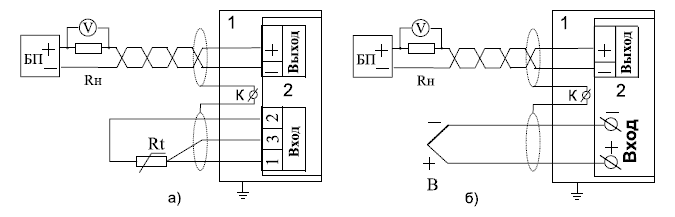

Схема подключения термопреобразователя сопротивления – трёхпроводная.

Зависимость выходного тока от температуры линейная, связь между цепями питания и первичным преобразователем – гальваническая.

Напряжение питания для ИП2-Ех – 24 В.

Допускаемое напряжение питания для ИП2 – от 12 до 36 В.

Допускаемое напряжение питания Uп (В) должно удовлетворять формуле: 12 + Imax х Rн ≤ Uп ≤ 36, где Rн – сопротивление нагрузки (с учетом линии связи), кОм; Imax – максимальный выходной ток 20 мА.

Максимальное сопротивление нагрузки, кОм ........................................................................................... 1,0

Потребляемая мощность, Вт, не более ...................................................................................................... 1,0

Вид климатического исполнения по ГОСТ 12997-84 – группа С4 (температура окружающей среды от минус 30 до +50 °С; относительная влажность воздуха до 95% при температуре +35 °С и более низких температурах без конденсации влаги).

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 .......................................................IP54

Устойчивость к механическим воздействиям по ГОСТ 12997-84 ............................................. группа N2

Материал корпуса:

– ИП2-Ех .............................................................................. алюминиевый сплав с защитным покрытием

– ИП2 ......................................................................................................................................... АВС пластик

Материал кабельных вводов – полиамид, цвет серый или чёрный.

Масса, кг, не более:

– преобразователя ИП2-Ех .........................................................................................................................0,7

– преобразователя ИП2 .............................................................................................................................. 0,5
