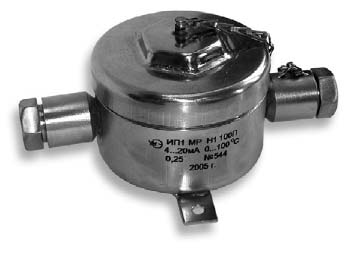

Преобразователи измерит. с унифицированным токовым выходным сигналом ИП1, ИП1-Еx

НАЗНАЧЕНИЕ

Для преобразования сигналов термопреобразова- телей сопротивления и термопар в унифицирован- ный электрический выходной сигнал постоянного тока 4-20 мА.

ИП обеспечивают непрерывное преобразование сигналов от первичных преобразователей в унифицированный токовый выходной сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и предназначены для использования в нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической промышленности, а также на судах речного и морского флота.

В качестве первичных преобразователей используются термопреобразователи сопротивления с но- минальной статической характеристикой (НСХ) преобразования 100П, 100М по ГОСТ 6651-94 и термопары с НСХ преобразования ХА(К), ХК(L), ПП(S), ПП(R), ЖК(J), НН(N) и ПР(В) по ГОСТ Р 8.585-2001.

Термопары должны иметь изолированный от корпуса рабочий спай.

Вид взрывозащиты преобразователей ИП1-Ех – взрывонепроницаемая оболочка, маркировка взрывозащиты «1ExdIICT6X».

В комплект кабельных вводов преобразователей входят резиновые уплотнения для кабеля диаметром 8-10, 10-12 и 12-4 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПО ТУ 4227-082-12150638-2002

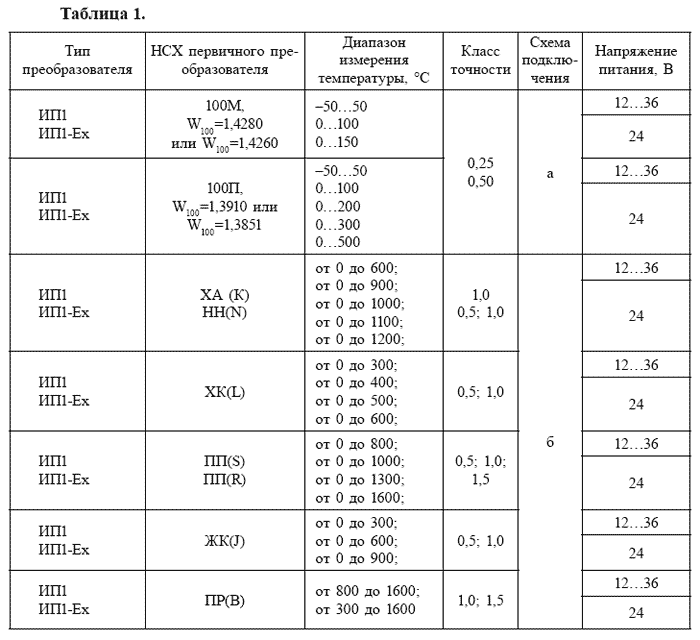

Диапазон измеряемых температур, НСХ первичного преобразователя, основная приведенная погрешность, диапазон выходных сигналов, схемы подключения и диапазон изменения напряжения питания приведены в таблице 1.

Количество каналов измерения .................................................................................................................... 1

Выходной ток, мА ....................................................................................................................................... 4-20

Схема подключения термопреобразователя сопротивления – трёхпроводная

Зависимость выходного тока от температуры линейная, связь между цепями питания и первичным

преобразователем – гальваническая.

Напряжение питания – см таблицу 1 (ниже).

Напряжение питания Uп (В) должно удовлетворять формуле: 12 + Imax х Rн ≤ Uп ≤ 36,

где Rн – сопротивление нагрузки (с учетом линии связи), кОм;

Imax – максимальный выходной ток 20 мА.

Номинальное сопротивление нагрузки с линией связи, кОм ................................................................... 1,0

Потребляемая мощность, Вт, не более ...................................................................................................... 1,0

Вид климатического исполнения по ГОСТ 12997-84 – группа С4 (температура окружающей среды от минус 30 до +50 °С; относительная влажность воздуха до 95% при температуре +35 °С и более низких температурах без конденсации влаги).

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 – IP54

Устойчивость к механическим воздействиям по ГОСТ 12997-84 – группа N3 (частота от 5 до 80 Гц; амплитуда вибросмещения 0,075 мм, ускорение 9,8 м/с2).

Масса, кг, не более:

– преобразователя ИП1 .............................................................................................................................. 2,2

– преобразователя ИП1-Ех ......................................................................................................................... 3,3

При заказе термопреобразователя и при записи в технической документации необходимо указать:

– тип термопреобразователя (ИП, ИП1-Ех);

– дополнительный шифр приёмки:

МР – Российский Морской Регистр Судоходства; без дополнительного шифра – с приёмкой ОТК.

– условное обозначение материала корпуса:

Н – нержавеющая сталь типа 12Х18Н10Т по ГОСТ 5632-72;

С – углеродистая сталь по ГОСТ 1050-88 с защитным покрытием;

– условное обозначение конструктивного исполнения:

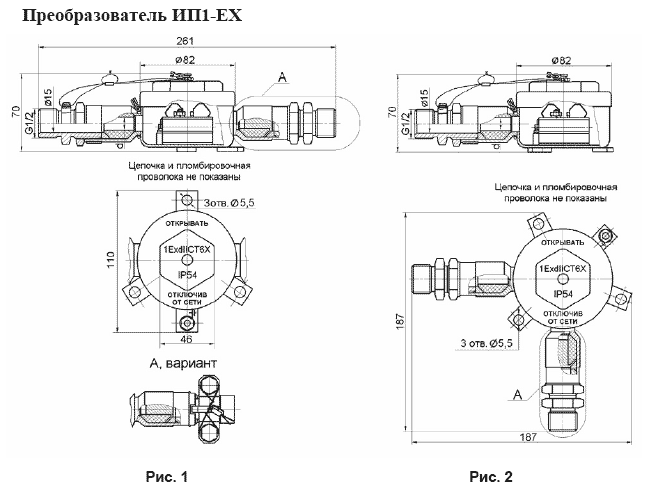

1 – исполнение по рис. 1 или 3;

2 – исполнение по рис. 2 или 4;

– значение отнощения W100 (только для первичных термопреобразователей сопротивления);

– диапазон измерения температур (см. таблицу);

– класс точности (0,25; 0,5; 1,0 или 1,5 – см. таблицу);

– тип кабельного ввода для ИП1-Ех (Т – для подсоединения трубы с резьбой G3/4; Т – G1/2 – для

подсоединения трубы с резьбой G1/2, Б – для монтажа бронированным кабелем, К – для открытой про-

кладки кабеля);

– обозначение технических условий.

Примеры записи призаказе

1. Измерительный преобразователь ИП1-Ех с корпусом из коррозионностойкой стали 12Х18Н10Т, приёмка ОТК исполнение по рисунку 1, НСХ первичного преобразователя 100М, W100=1,4280, диапазон измерения температуры от 0 до 150 °С, класс точности 0,25; прокладка кабеля в трубе с присоединительной резьбой G3/4 –

«Преобразователь измерительный ИП1-Ех-Н1-100М, W100=1,4280, 0-150 °С – 0,25-Т ТУ 4227-082-12150638-2002»;

2. Тот же, но изготовленный под техническим надзором Российского Морского Регистра Судоходства, прокладка бронированного кабеля – «Преобразователь измерительный ИП1-Ех МР-Н1-100М, W100=1,4280, 0-150 °С – 0,25-Б ТУ 4227-082-12150638-2002».

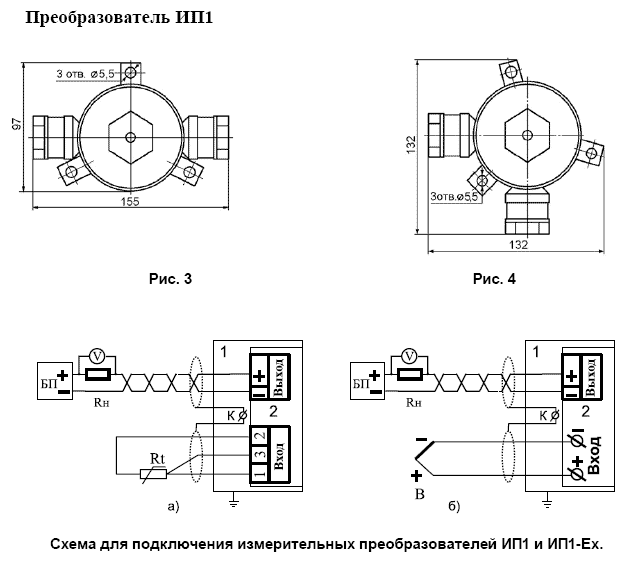

1 – ИП-1 или ИП1-Ех

2 – измерительный преобразователь ТСПУ(ТСМУ)-420В - для рис. а), ТХАУ-420В, ТХКУ-

420, ТЖКУ-420, ТННУ-420, ТППУ-420, ТПРУ-420 – для рис. б

Rt – первичный измерительный преобразователь сопротивления

В – термопара

К – контакт для соединения экранов кабелей (гальванически не связан с корпусом ИП1)

БП – блок питания постоянного тока напряжением 12...36 В

Rн – сопротивление нагрузки (допустимо включать в цепь «–»)

V – измерительный прибор
