Индикаторы жидкокристаллические выносные ИЖКВ-1В (далее
индикаторы) предназначены для цифровой индикации стандартного выходного
сигнала 4-20, 0-5, 5-0, и 20-4 мА от датчиков давления Дон-17 и других
устройств, имеющих подобный сигнал, в любых единицах, задаваемых

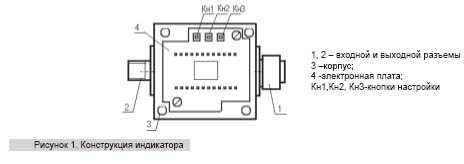

пользователем. Конструкция индикаторов приведена на Рис. 1. С помощью
кнопок Кн1, Кн2, Кн3 пользователь устанавливает величину измеряемого
параметра соответсвующего началу, концу шкалы и положение десятичной

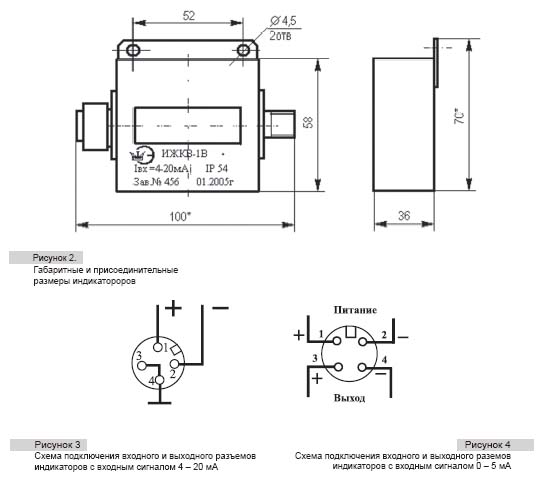

запятой на экране дисплея. Габаритные и присоединительные размеры на
Рис.2, а электрические схемы соединения на Рис. 3, 4.
Индикаторы предназначены для установки непосредственно
на датчиках на стандартный выходной разъем или на конструкциях в разрыв
линии внешних соединений.
Основные технические характеристики
Индикаторы имеют линейную характеристику индикации
выходного сигнала.
Сопротивление входному сигналу индикаторов при
максимальном входном сигнале для индикаторов 4-20 мА не превышает 200
Ом, а для индикаторов 0-5 мА -300 Ом.
Предел допускаемой основной погрешности индикации не
превышает 1%.
Индикаторы соответсвуют климатическому исполнению УХЛ2
по ГОСТ 15150 – 69 и устойчивы к воздействию окружающей среды в
диапазоне температур от минус 30°С до 80°С и относительной влажности
(95±3) %
Степень защиты индикаторов от воздействия воды и пыли
IP54 по ГОСТ 14254-96.
По устойчивости к вибрационным механическим воздействиям
индикаторы соответствуют виброустойчивому и вибропрочному исполнению N2
по ГОСТ 12997-84.
Пример записи при заказе
1 Индикатор жидкокристаллический выносной с входным
токовым сигналом 0-5мА, шкала 0-6 м:
Индикатор ИЖКВ
-1В-05-6м-ТУ 4210-112-12150638-2005
2 Индикатор жидкокристаллический выносной с входным
токовым сигналом 4-20мА, шкала 0-25 кгс/см
