Термопреобразователь сопротивления медный поверхностный взрывозащищённый ЕхТСМП

Термопреобразователь сопротивления медный поверхностный платиновый (далее по тексту – тер- мопреобразователь) предназначен для измерения температуры плоских и криволинейных поверхностей в системах автоматического контроля, регулирования и управления технологическими процессами в нефтедобывающей, нефтехимической и других отраслях промышленности.

Термопреобразователь соответствует ГОСТ 30232-94 и ГОСТ 6651-94, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.17-99 и может быть применен во взрывоопасных зонах 1 и 2 классов по ГОСТР 51330.9-99 и ГОСТ Р 51330.13-99.

Вид и уровень взрывозащиты – 1ЕхdmIICT6 по ГОСТ Р 51330.0-99.

Степень защиты – IP65 по ГОСТ 14254-96.

Термопреобразователь может эксплуатироваться в рабочем состоянии в климатической зоне Д3 по ГОСТ 12997-84 (УХЛ 1.1 по ГОСТ 15150-69) в диапазоне температуры окружающей среды от минус 50 до плюс 70 °С.

В качестве первичного преобразователя температуры используется термопреобразователь сопротивления медный с НСХ 100М по ГОСТ 6651-94.

Номинальное напряжение питания 24В.

Предусмотрено два исполнения термопреобразователей:

– термопреобразователь с выходным сигналом первичного преобразователя (индекс в обозначении – 0);

– термопреобразователь с унифицированным токовым выходным сигналом в диапазоне от 4 до 20 мА с линейной зависимостью от преобразуемой температуры (индекс в обозначении – У (4…20 мА).

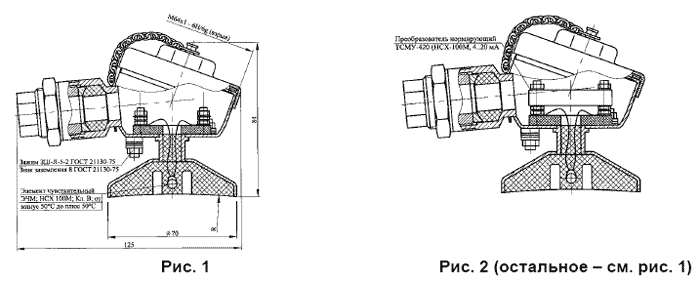

Конструкция термопреобразователя показана на рис. 1 и рис. 2. Радиус R выполняется по сопрягае- мой поверхности в соответствии с заказом.

Материал корпуса – сталь 12Х18Н10Т ГОСТ 5632-72.

Крепление термопреобразователя на контролируемой поверхности приклейкой, например, битумной мастикой или стяжными хомутами.

Диапазон измеряемых температур, °С ................................................................. от минус 50 до плюс 50

Предел допускаемой основной приведенной погрешности термопреобразователя, %, не более .. ±0,5

Показатель тепловой инерции термопреобразователя, с, не более .................................................... 120

Габаритные размеры, мм, не более .............................................................................................. 125х70х84

Масса, кг, не более .................................................................................................................................... 2,4

По специальному заказу предприятие может изготовить термопреобразователь с унифицированным

токовым выходным сигналом с диапазоном измеряемых температур от 0 до плюс 150 °С.

Термопреобразователь сопротивления поверхностный взрывозащищенный ЕхТСМП, предназначен- ный для диапазона измеряемых температур от минус 50 до плюс 50 °С с пределом допускаемой основной приведенной погрешности ±0,5% с унифицированным токовым выходным сигналом в диапазоне от 4 до 20 мА с линейной зависимостью от преобразуемой температуры для измерения поверхности трубы диаметром 820 мм – Термопреобразователь ЕхТСМП - (–50…+50 °С) - ±0,5% - У(4...20 мА) - (R410) ТУ4211-119-12150638- 2003.
