Оповещатель пожарный световой взрывозащищенный ЕхОППС-1В

НАЗНАЧЕНИЕ

Оповещатели пожарные световые взрывозащищенные ЕхОППС-1В соответствуют ТУ 4371-078-12150638-2002 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тре­вожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-кон-трольными устройствами. Оповещатели могут быть при­менены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Световой сигнал оповещателей контрастно различим при его (оповещателя) освещенности: до 300 лк в телесном угле обзора до 120°С. Оповещатели ЕхОППС-1В поставляются с частотой мигания тревожного светового сигнала от 0,5 до 5 Гц (индекс в обозначении -1) и с постоянным свечением (индекс в обозначении -2).

Цвет свечения оповещателей: - красный (К) желтый (Ж); белый (Б); зеленый (3), синий (С);

Оповещатели работают от источника постоянного тока напряжением от 10,6 до 27,4 В.

Схема подключения - двухпроводная

Потребляемая мощность, не более:- 1,0 Вт.

Время работы в режиме подачи тревожной сигнализации - не более 180 минут. Вид и уровень взрывозащиты - 1ExdIICT6 по ГОСТ Р 51330.1-99.

Степень защиты - IP 65 по ГОСТ 14254-96.

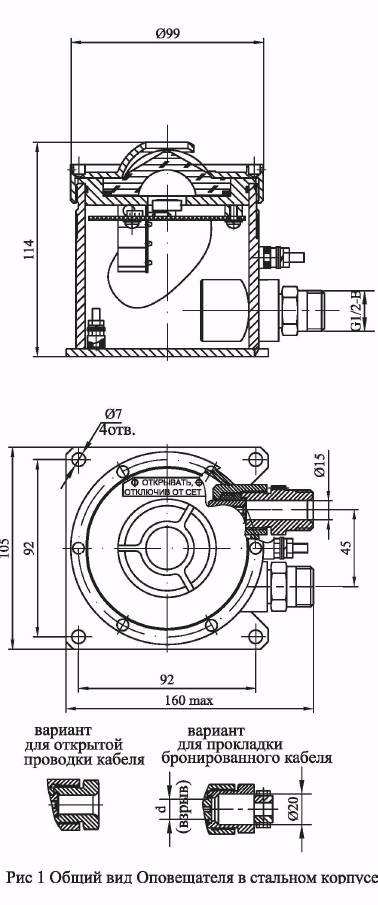

Общий вид оповещателя приведен на рис.1

Оповещатели могут эксплуатироваться в различ­ных климатических зонах: УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 30 до плюс 50°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса углеродистая сталь с антикорро­зийным покрытием) - индекс в обозначении - С; и ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от ми­нус 60 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностой-кая сталь 12Х18Н10Т) - индекс в обозначении - Н, в диапазоне температуры от минус 60 до плюс 70°С в ат­мосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Оповещатели поставляются с кабельными вводами
различных исполнений: для присоединения брониро­
ванного кабеля (Б), для открытой прокладки присо­
единяемого кабеля (К), для прокладки кабеля в трубе
(Т) с присоединительной резьбой G ³/4, (возможна по­
ставка с присоединительной резьбой G 1/2).                  •

В комплект каждого кабельного ввода входят сталь­ные заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 - 10, 10 - 12 и 12 - 14 мм. Масса Оповещателя не более 3,0 кг.

ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ:

Оповещатель пожарный световой взрывозащищен-ный ЕхОППС -1В, в корпусе из алюминиевого сплава (А), для открытой прокладки присоединяемого ка­беля (К), свечение - с частотой мигания от 0,5 до 5 Гц (1), цвет свечения - красный (К): «Оповещатель пожарный световой взрывозащищенный ЕхОППС -1В-АК-1-К ТУ 4371-073-12150638-2002» .
