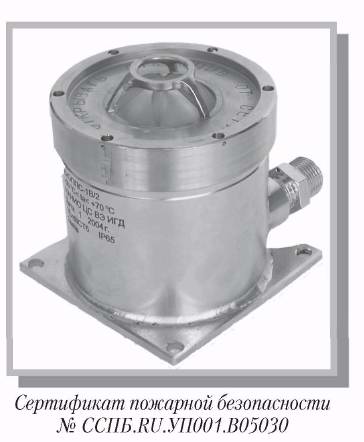

Оповещатель пожарный световой с расширенным диапазоном температуры эксплуатации ЕхОППС-1В-Р

НАЗНАЧЕНИЕ

Оповещатели пожарные световые взрывозащищенные с расширенным диапазоном температуры эксплуатации ЕхОППС-1В-Р соответствуют ТУ 4371-078-12150638-2002 и предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тре­вожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контроль-ными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99. Оповещатели ЕхОППС-1В-Р допу­скается использовать при температуре окружающей среды от 70 до 120°С в течение 3-х часов во взрывоопасной зоне с группой взрывоопасной смеси Т1-Т4.


Постоянный световой сигнал Оповещателей контрастно различим при его (Оповещателя) освещенности до 300 лк в телесном угле обзора до 120°.

При подаче напряжения питания светодиод Оповещателя загорается постоянным све­чением.

Цвет свечения Оповещателей: красный (К) желтый (Ж); белый (Б); зеленый (3), синий (С). Оповещатели работают от источника постоянного тока напряжением от 10,8 до 26,4В. Потребляемая мощность не более 1,0 Вт; Схема подключения - двухпроводная.

Время непрерывной работы в режиме подачи тре­вожной сигнализации - не более 180 минут.

Вид и уровень взрывозащиты - 1ExdIICT6 по ГОСТ Р 51330.1-99.

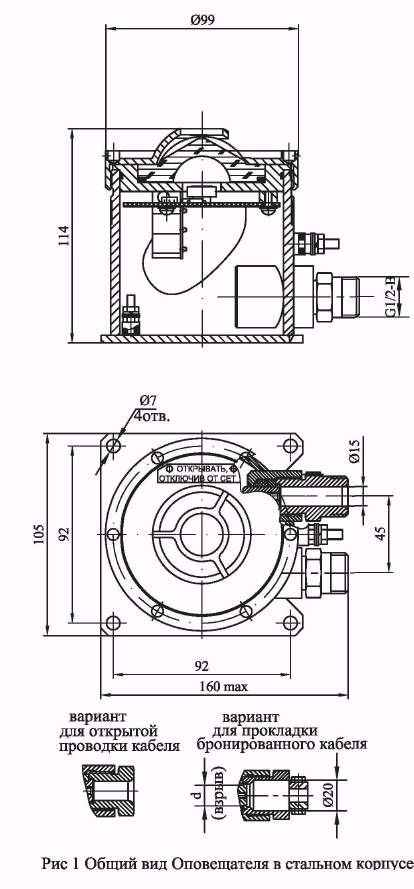

Степень защиты - IP 65 по ГОСТ 14254-96. Общий вид и габаритные размеры Оповещателя приведены на рис.1

Оповещатели могут эксплуатироваться в климати­ческих зонах УХЛ3.1 и ХЛ 1.1 по ГОСТ 15150-69, но в диапазоне температуры от минус 60 до плюс 70°С дли­тельно и при температуре от 70 до 120°С в течение 3 ча­сов в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь 12X18-Н10Т) - индекс в обозначении -Нив атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Оповещатели поставляются с кабельными вводами различных исполнений: для присоединения брониро­ванного кабеля (Б), для открытой прокладки присо­единяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G %, (возможна по­ставка с присоединительной резьбой G % ).

В комплект каждого кабельного ввода входят сталь­ные заглушки и резиновые уплотнения для диаметра ка­беля по поясной изоляции 8 - 10,10 - 12 и 12 - 14 мм.

Масса Оповещателя не более 3,0 кг.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ: 1 Оповещатель пожарный световой взрывозащищен-ный с расширенным диапазоном температуры экс­плуатации модели ЕхОППС -1В-Р, в корпусе из не­ржавеющей стали (Н), для прокладки кабеля в трубе с присоединительной резьбой G 3/4 (Т), цвет свечения - красный (К): «Оповещатель пожарный световой взрывозащищенный  ЕхОППС  -1В-Р-Н-  Т-  К ТУ 4371-073-12150638-2002».
