Оповещатель пожарный световой взрывозащищенный повышенной мощности ЕхОППС-1В-ПМ и сверхмощный ЕхОППС-1В-СМ

НАЗНАЧЕНИЕ

Оповещатели пожарные световые взрывозащищенные ЕхОППС-1В-ПМ (повышенной мощности) и ЕхОППС-1В-СМ (сверхмощные) соответствуют ТУ 4371-078-12150638-2002 и предназначены для непрерыв­ной круглосуточной работы (обеспечение возможности вы­дачи световых сигналов тревожной сигнализации) в систе­мах пожарной сигнализации и пожаротушения при совмест­ной работе с приемно-контрольными устройствами. Опове­щатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Световой сигнал Оповещателей контрастно различим при его (Оповещателя) освещенности: - ЕхОППС-1В-ПМ до 500 лк, а ЕхОППС-1В-СМ до 700лк в телесном угле обзора до 180°. Оповещатели ЕхОППС-1В-ПМ имеют три режима ра­боты, доступных потребителю: при эксплуатации вращение светового сигнала по кругу; мигание с частотой 0,5 - 5,0 Гц; постоянное свечение.

Цвет свечения Оповещателей по выбору потребителя одноцветный, двухцветный или трёхцветный (например, синий и красный); выбор цветов: красный (К), белый (Б); зеле­ный (3), синий (С).

Оповещатели работают от источника постоянного тока напря-жением от 10,6 до 27,4 В. Схема подключения - двухпроводная. Потребляемая мощность, не более - 6,0 Вт. Время работы в режиме подачи тревожной сигнализации - не более 180 минут. Вид и уровень взрывозащиты - 1ExdllCT6 по ГОСТ Р 51330.1-99. Степень защиты - IP 65 по ГОСТ 14254-96.

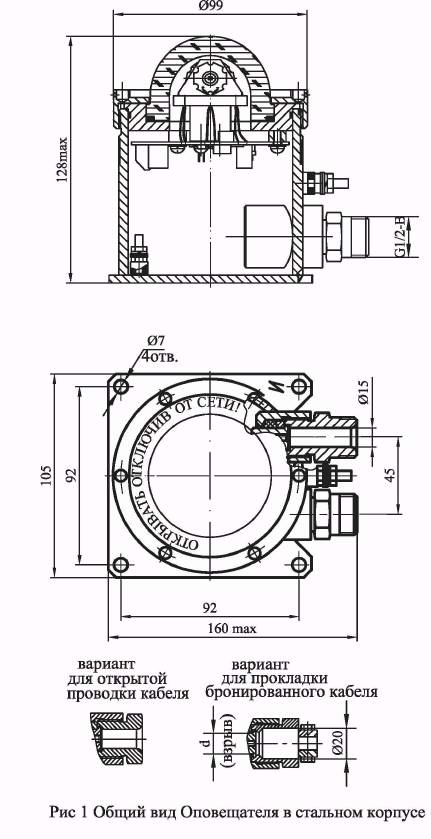

Общий вид оповещателя приведен на рис.1 Оповещатели могут эксплуатироваться в различ­ных климатических зонах: УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 30 до плюс 50°С, в атмосфере типа II по ГОСТ 15150-69 (материал корпуса углеродистая сталь с антикорро­зийным покрытием) - индекс в обозначении - С; и ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от ми­нус 60 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностой-кая сталь 12Х18Н10Т) - индекс в обозначении - Н, в диапазоне температуры от минус 60 до плюс 70°С в ат­мосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Оповещатели поставляются с кабельными вводами различных исполнений: для присоединения брониро­ванного кабеля (Б), для открытой прокладки присо­единяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G 3/4, (возможна по­ставка с присоединительной резьбой G 1/2 ).

В комплект каждого кабельного ввода входят сталь­ные заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 - 10, 10 - 12 и 12 - 14 мм. Масса Оповещателя не более 3,0 кг.

ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ:

Оповещатель пожарный световой взрывозащищенный по­вышенной мощности ЕхОППС -1В-ПМ, в корпусе из не­ржавеющей стали (Н), для прокладки кабеля в трубе с при­соединительной резьбой G 3/4 (Т), с вращающимся цветом свечения - красный, синий и зелёный (КСЗ): «Оповеща­тель пожарный световой взрывозащищенный ЕхОППС-1В-ПМ-Н-Т-КСЗ ТУ 4371-073-12150638-2002».
