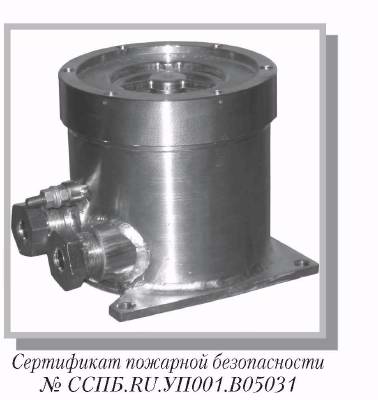

Оповещатель пожарный звуковой взрывозащищенный ЕхОППЗ-2В

НАЗНАЧЕНИЕ

Оповещатели пожарные звуковые взрывозащищенные ЕхОППЗ-2В соответствуют ТУ 4371-073-12150638-2002 и предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи зву­ковых сигналов тревожной сигнализации) в системах по­жарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами. Оповеща­тели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Несущая частота звукового сигнала оповещателей (зву­ковой сигнал промодулирован по частоте) находится в диа­пазоне частот от 1500 до 3000 Гц.

Максимальное значение уровня звукового давления опо­вещателей (звуковой сигнал промодулирован по амплитуде) на расстоянии 1,0 м вдоль его оси при номинальном напряжении электропитания составляет, не менее: - 95дБ;

Оповещатели работают от источника постоянного тока напряжением (24,0±2,4) В, схема подключения - двухпроводная.

Оповещатели поставляются: с переменным звучанием типа «сирена» (индекс в обозна­чении- 1) или непрерывным (индекс -2).

Ток потребления при напряжении 24В в режиме «сирена» 120 мА, при непрерывном зву­чании - 300 мА.

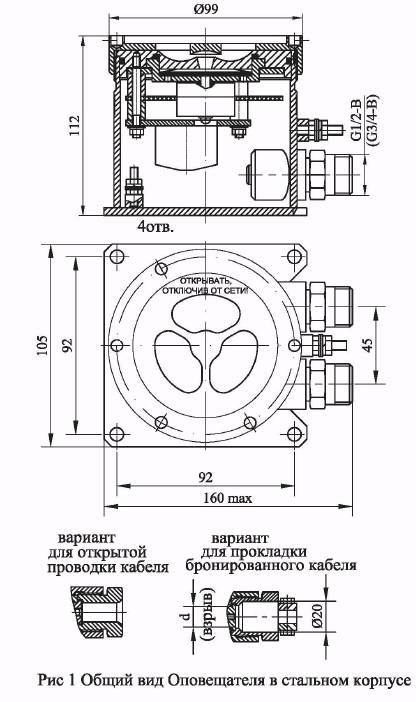

Время работы в режиме подачи тревожной сигнализации - не более 180 минут. Вид и уровень взрывозащиты - 1ExdIICT6 по ГОСТ Р 51330.1-99. Степень защиты - IP 65 по ГОСТ 14254-96. Общий вид извещателя ривпеден на рисунке.

Оповещатели могут эксплуатироваться в различных климатических зонах: УХЛ3.1 по ГОСТ 15150-69 в диапазоне температуры окружающей среды от минус 30 до плюс 50°С в атмосфере типа II по ГОСТ 15150-69 (материал корпуса углеродистая сталь с антикорро­зийным покрытием) - индекс в обозначении - С, ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от ми­нус 60 до плюс 70°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностой-кая сталь 12Х18Н10Т) - индекс в обозначении - Н, в диапазоне температуры от минус 60 до плюс 70°С в ат­мосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Оповещатели поставляются с кабельными ввода­ми различных исполнений: для присоединения бро­нированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G 3/4, (воз­можна поставка с присоединительной резьбой G 1/2) В комплект каждого кабельного ввода входят рези­новые уплотнения кабелей с диаметрами по поясной изоляции 8 - 10,10 - 12 и 12 - 14 мм. Масса Оповещателя не более 3,0 кг.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

Оповещатель пожарный звуковой взрывозащи-щенный ЕхОППЗ -2В, предназначенный для эксплу­атации в диапазоне температур окружающей среды от минус 60 до плюс 70°С с корпусом из коррозион-ностойкой стали (Н), для прокладки под брониро­ванный (Б) кабель, звучание типа сирена (1): «Опо­вещатель пожарный звуковой взрывозащищенный ЕхОППЗ -2В-Н-Б-1 ТУ 4371-073-12150638-2002».
