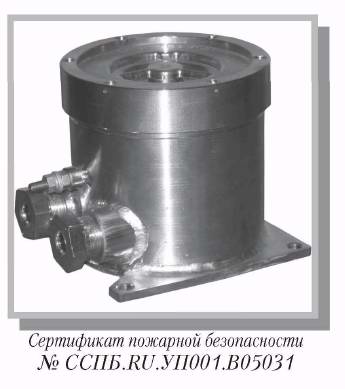

Оповещатель пожарный звуковой с расширенным диапазоном температуры эксплуатации ЕхОППЗ-2В-Р

НАЗНАЧЕНИЕ

Оповещатели пожарные звуковые взрывозащищенные с расширенным диапазоном температуры эксплуатации ЕхОППЗ-2В-Р соответствуют ТУ 4371-073-12150638-2002 и предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуко­вых сигналов тревожной сигнализации) в системах пожар­ной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами. Оповещатели мо­гут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Оповещатели ЕхОППЗ-2В-Р допускается использовать при температуре окружающей среды от 70 до 120°С в тече­ние 3-х часов во взрывоопасной зоне с группой взрывоо­пасной смеси Т1-Т4.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Несущая частота звукового сигнала Оповещателей (звуковой сигнал промодулирован по частоте) находится в диапазоне частот от 1500 до 3000 Гц.

Максимальное значение уровня звукового давления оповещателей на расстоянии 1,0 м вдоль его оси при номинальном напряжении электропитания составляет, не менее: при тем­пературе до 70°С - 95дБ; при температуре от 70°С до 120°С в течение 3 часов - 90дБ.

Оповещатели работают от источника постоянного тока напряжением от 10,8 до 26,4В, номинальное напряжение питания 24В. Схема подключения - двухпроводная.

Оповещатели поставляются: с переменным звучанием типа «сирена» (индекс в обозна­чении- 1) или непрерывным (индекс - 2).

Ток потребления при напряжении 24В в режиме «сирена» 120 мА, при непрерывном зву­чании - 300 мА.

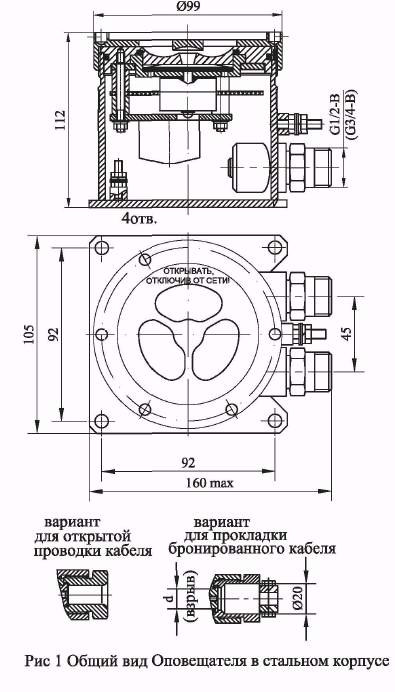

Время непрерывной работы в режиме подачи тревожной сигнализации - не более 180 минут. Вид и уровень взрывозащиты оповещателей ЕхОППЗ-2В-Р - 1ExdIICT6. Степень защиты - IP 65 по ГОСТ 14254-96. Общий вид Оповещателя приведен на рис.1 Оповещатели ЕхОППЗ-2В-Р могут эксплуатироваться в климатических зонах УХЛ3.1 и

ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры от минус 60 до плюс 70°С постоянно и в течение 3 часов при температуре от 70 до 120°С в атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностой-кая сталь 12Х18Н10Т) - индекс в обозначении -Нив атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.

Оповещатели поставляются с кабельными вводами различных исполнений: для присоединения брониро­ванного кабеля (Б), для открытой прокладки присо­единяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G 3/4, (возможна по­ставка с присоединительной резьбой G 1/2} В комплект каждого кабельного ввода входят резиновые уплотне­ния кабелей с диаметрами по поясной изоляции 8-10, 10-12 и 12-14 мм.

Масса Оповещателя не более 3,0 кг.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:


Оповещатель пожарный звуковой взрывозащищен-ный ЕхОППЗ -2В-Р, предназначенный для эксплуата­ции в диапазоне температур окружающей среды от ми­нус 60 до плюс 70°С постоянно и в течение 3 часов от 70 до 120°С, в корпусе из коррозионностойкой стали (Н), для прокладки бронированного кабеля (Б), звучание типа «сирена» (1) «Оповещатель пожарный звуковой взрывозащищенный ЕхОППЗ -2В-Р-Н-Б-1 ТУ 4371-073-12150638-2002».
