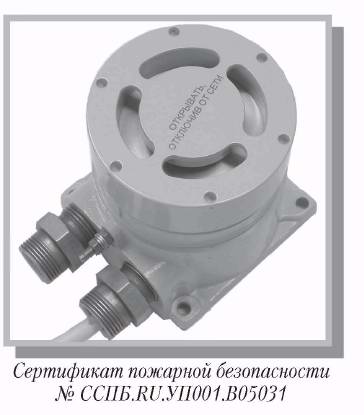

Оповещатель пожарный звуковой
повышенной мощности ЕхОППЗ-2В-ПМ
 НАЗНАЧЕНИЕ
Оповещатели пожарные звуковые взрывозащищенные
повышенной мощности ЕхОППЗ-2В-ПМ
соответствуют ТУ
4371-073-12150638-2002 и
предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение
возможности выдачи звуковых сигналов тревожной
сигнализации) в системах пожарной сигнализации и
пожаротушения при совместной работе с
приемно-кон-трольными устройствами.
Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ
Р
51330.9-99 и ГОСТ Р 51330.13-99.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Несущая частота
звукового сигнала Оповещателей (звуковой
сигнал промодулирован по частоте) находится в диапазоне частот от 1500 до 3000
Гц.
Максимальное значение
уровня звукового давления опо-вещателей
(звуковой сигнал промодулирован по амплитуде)
на расстоянии (1,0±0,05)м вдоль его оси при номинальном напряжении электропитания
составляет, не менее: 105дБ.
 Оповещатели
работают от источника постоянного тока напряжением (24,0±2,4) В. Схема
подключения -
двухпроводная.
Оповещатели
поставляются: с переменным звучанием типа «сирена» (индекс в обозначении-
1) или непрерывным (индекс -2).
Ток потребления при
напряжении 24В в режиме «сирена» 120 мА, при непрерывном звучании
-
300 мА.
Время непрерывной работы
в режиме подачи тревожной сигнализации - не более 180 минут.
Вид и уровень взрывозащиты
- 1ExdIICT6.
Степень защиты -
IP
65 по
ГОСТ
14254-96.

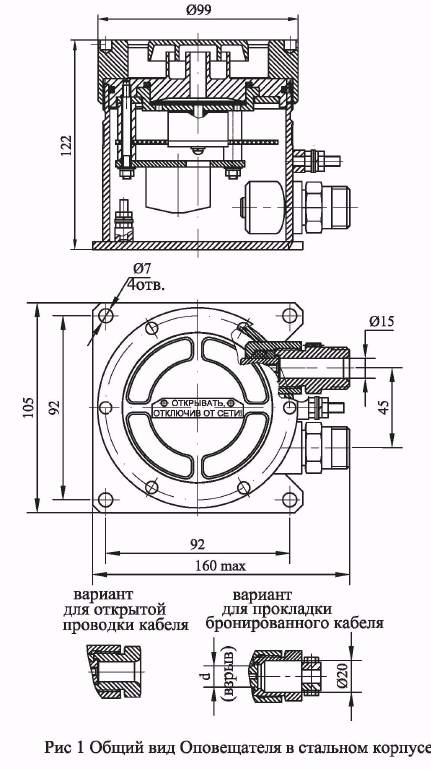

Общий вид оповещателя приведен на рис.1
Оповещатели
ЕхОППЗ-2В-ПМ могут эксплуатироваться в климатических зонах УХЛ3.1
по ГОСТ 15150-69 в
диапазоне температуры от минус 30
до
плюс 50°С в
атмосфере типа II,
по ГОСТ 15150-69 (материал корпуса
углеродистая сталь с антикоррозийным
покрытием) -
индекс в обозначении
-
С, ХЛ 1.1 по
ГОСТ 15150-69 в диапазоне температуры от
минус 60
до плюс 70°С в атмосфере типа
II,
III
или
IV
по ГОСТ 15150-69 (материал корпуса
коррозионностойкая сталь 12Х18Н10Т)
-
индекс в обозначении
-
Н, в диапазоне
температуры от минус 60 до плюс 70°С
в атмосфере типа II
по ГОСТ 15150-69 (материал корпуса
алюминиевый сплав)
-
индекс в обозначении - А.
Оповещатели поставляются с кабельными вводами различных исполнений: для
присоединения бронированного кабеля
(Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля
в трубе (Т) с присоединительной
резьбой G
3/4,
(возможна
поставка с присоединительной резьбой G1/2)
В комплект каждого кабельного ввода входят
резиновые уплотнения кабелей
с
диаметрами по поясной
изоляции 8 - 10, 10
-
12 и 12 - 14 мм.
Масса Оповещателя не более 3,0 кг.
ПРИМЕР ЗАПИСИ
ПРИ ЗАКАЗЕ:
Оповещатель
пожарный звуковой взрывозащищенный повышенной
мощности предназначенный для эксплуатации
в диапазоне температур от минус 60
до плюс 70°С, в корпусе
из алюминиевого сплава (А), для прокладки
кабеля в трубе с присоединительной
резьбой G1/2 (Т-СG/2),непрерывное звучание (2): «Оповещатель пожарный
звуковой взрывозащищенный
повышенной мощности
ЕхОППЗ-2В-ПМ-А-Т-G1/2-2ТУ4371-073-12150638-2002»
|
