Коробки соединительные унифицированные взрывозащищенные ЕхКСУВ

Основные технические данные и характеристики:

Степень защиты - IP 67 по ГОСТ 14254-96.

Вид и уровень взрывозащиты - по ГОСТ Р 51330.0-99.

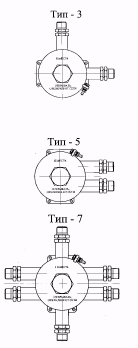

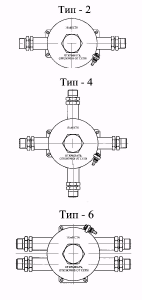

Типы конструктивного исполнения Коробок приведены на рис.1.

-        с рабочим объемом У=500см³ (D= 110мм; А=110мм). Индекс в обозначении - 500.
(Коробки с V—500см³ конструктивного исполнения типов 6 и 7 не изготавливаются)

-          с рабочим объемом У=700см³ (В=135мм; А=140мм). Индекс в обозначении - 700.
Исполнения Коробок по способу прокладки при­
соединяемых кабелей:

-открытая прокладка небронированного кабеля с
внешним закреплением от кручения и выдергива­
ния (Индекс в обозначении - 0);

-прокладка небронированного кабеля в водога-
зопроводных трубах с присоединительным размером
G3/4 (Индекс в обозначении -Т);

-открытая прокладка бронированного кабеля (Ин­
декс в обозначении - Б).

Примечания

1Для бронированных кабелей диаметр кабеля равен диаметру кабеля по поясной изоляции ,
при этом диаметр брони кабеля не должен превышать 17 мм, а диаметр внешней оболочки
кабеля не должен превышать 19 мм.

2В состоянии поставки в Коробках установлены уплотнительные втулки и заглушки для кабе­
лей диаметром от 12 до 14,5 мм. Уплотнительные втулки для кабелей диаметром от 8 до 10 мм
и от 10 до 12 мм поставляются Б составе комплекта ЗИП.

Исполнения Коробок по применяемым блокам зажимов (в Коробках применены блоки зажи­мов фирм Wago и(или) Waitmuller) приведены в таблице:

Примечание - По специальному заказу допускается иное сочетание контактных пар. Максимальные габаритные размеры Коробок, мм:

-  ЕхКСУВ500 - 286x286x84; ЕхКСУВУОО - 309x311x84.
Максимальная масса Коробок, кг:

-  ЕхКСУВ500 - 3,6;

ЕхКСУВУОО - 3,8.Исполнения по климатическим условиям эксплуатации:

- УХЛ3.1 ГОСТ 15150-69 в диапазоне температур от минус 30 до 50°С. Тип атмосферы II по
ГОСТ 15150-69. (Индекс в обозначении - УХЛ 3.1).

- XIII.1 ГОСТ 15150-69 в диапазоне температур от минус 60 до 125°С. В атмосфере, содер­
жащей коррозиеактивные агенты в концентрациях, не превышающих допустимые для случаев
применения защитных оболочек, выполненных из коррозионностойкой стали 12Х18Н10Т. (Ин­
декс в обозначении - ХЛ 1.1). Для использования на судах морского и речного флота.

Пример обозначения Коробки при заказе:

1 - Коробка соединительная унифицированная с взрывозащитой, соответствующей марки­
ровке , для электрических кабелей диаметром от 8 до 14,5 мм;

2 - рабочий объем Коробки - УОО смЗ;

3 - по конструктивному исполнению - типа 7 (с шестью кабельными вводами);

4 - для присоединения бронированного кабеля;

5 - с блоком зажимов, состоящим из 6 контактных пар для электрических жил сечением до 4
мм² на переменный ток до 30 А при напряжении до 550В;

6 - предназначенная для эксплуатации в климатических условиях УХЛ 3.1 ГОСТ 15150-69 в
диапазоне температуры окружающей среды от минус 30 до 50°С в атмосфере типа II по ГОСТ
15150-69.

Пример 2: Коробка ЕхКСУВ-500-2-Б-2,5/10.ХЛ 1.1 908.2052.00.000 ТУ - это Коробка соеди­нительная унифицированная с взрывозащитой, соответствующей маркировке , для электрических кабелей диаметром от 8 до 14,5 мм; с рабочим объемом 500 см³, конструктивного исполнения - типа 2, с двумя вводами для присоединения бронированного кабеля, с блоком зажимов, состоящим из 10 контактных пар для электрических жил сечением до 2,5 мм² на переменный ток до 23 А при напряжении до 550 В и предназначенная для эксплуатации в климатических условиях ХЛ1.1.ГОСТ 15150-69 в диапазоне температур окружающей среды от минус 60 до 125°С в атмосфере, содержащей коррозионноактивные агенты в концентрациях, не превышающих допустимые для случаев применения защитных оболочек, выполненных из кор­розионностойкой стали 12Х18Н10Т.
