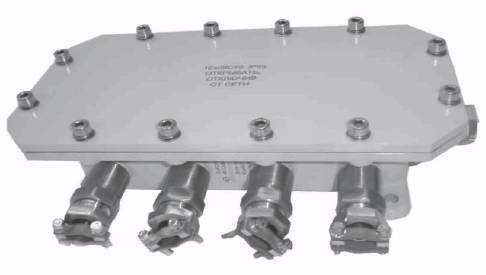

Коробки соединительные взрывозащищенные унифицированные алюминиевые прямоугольные ЕхКСУВ-ПА

НАЗНАЧЕНИЕ:

Коробки соединительные взрывоза-щищенные унифицированные алюми­ниевые прямоугольные ЕхКСУВ-ПА соответствуют требованиям технических условий ТУ 3449-092-12150638-2002 и предназначены для ввода электриче­ских кабелей диаметром от 8 до 14 мм и применяются для выполнения соеди­нений (разветвлений) электрических цепей общего и специального назначе­ния (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

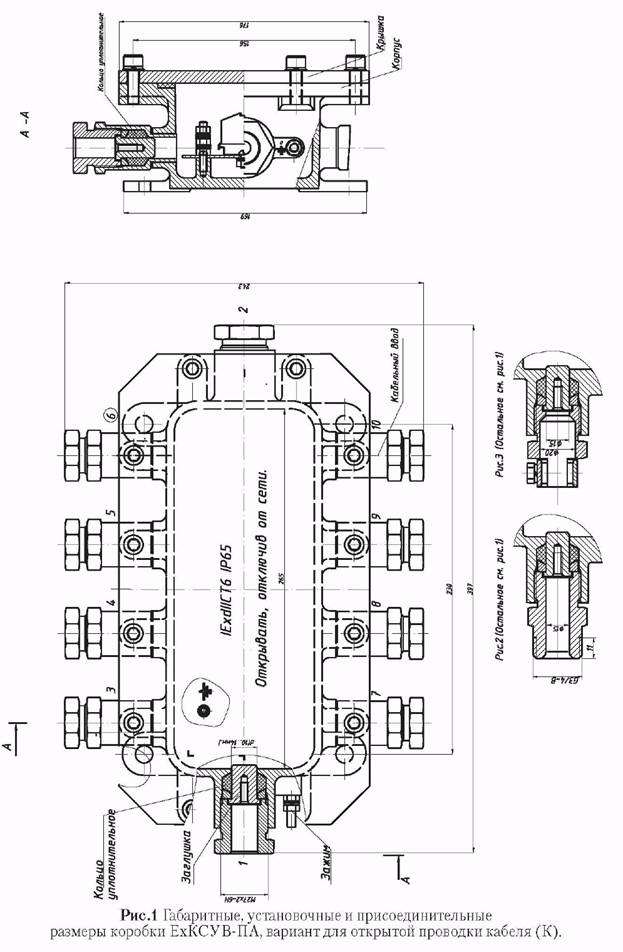

Конструкция коробки ЕхКСУВ-ПА. Прямоугольный корпус коробки закрыт крыш­кой, которая крепится к корпусу двенадцатью винтами. На боковых поверхностях корпуса может быть расположено до 10 кабельных вводов (см. рис. 1). Коробка крепится на стену болтами через четыре отверстия, расположенные на корпусе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Количество кабельных вводов - от 1 до 10

2.   Степень защиты от воды и пыли по ГОСТ 14254-96 - IP65.

3.   Материал корпуса коробок ЕхКСУВ-ПА - алюминиевый сплав с защитным покрытием
(климатическое исполнение ХЛ1.1 - для работы в диапазоне температуры от минус 60 до
70°С в атмосфере типа II по ГОСТ 15150-69);

4.   Маркировка взрывозащиты - 1ExdIICT6 по ГОСТ Р 51330.0-99.

5.   Исполнения коробок по конструкции кабельного ввода:

     -  К - монтаж открытым кабелем с уплотнением резиновым уплотнительным кольцом;

-  Т - монтаж кабеля в трубе с присоединительной резьбой G 3/4, с уплотнением резино­
вым уплотнительным кольцом (возможна поставка с присоединительной резьбой G 1/2).

-  Б - монтаж бронированным кабелем с уплотнением резиновым уплотнительным кольцом;

     -  X - открытый патрубок с внутренней трубной резьбой G3/4-B без кабельных уплотнений.
В комплект каждого кабельного ввода входят резиновые эластичные кольца для диаме­
тра кабеля по поясной изоляции 8 -10,10 - 12 и 12 -14 мм.

6. Коробки могут комплектоваться контактными зажимами (клеммными парами) фирмы Wago.

Количество пар зажимов, сечение жил проводов подключаемых кабелей определяется потребителем при заказе.

Возможные сечения жил проводов и допускаемые токи представлены в таблице 1

Таблица 1

1- тип коробки (ЕхКСУВ-ПА);

2- количество кабельных вводов - от 1 до 10 (в скобках - гю°,         •           лхвводов по рис. 1);

3- условное обозначение способа монтажа кабеля для вариантов с уплотнением кабельного ввода:

      -К - открытая прокладка кабеля;

-Т - прокладка кабеля в трубе,

-Б - монтаж с применением бронированного кабеля;

-X - конструкция кабельного ввода для подсоединения трубы без кабельных уплотнений;

4- количество контактных зажимов (клеммных пар), определяемых при заказе, и сечение
подключаемых проводов (в мм²);

5- обозначение технических условий.

ПРИМЕР ЗАПИСИ:

1.   Коробка в прямоугольном корпусе из алюминиевого сплава с защитным покрытием
модели ЕхКСУВ-ПА с шестью кабельными вводами (номера 1, 2, 3, 6, 7, 10), с уплотне­
нием кабельного ввода и монтажом кабеля в трубе с присоединительной резьбой G 3/4,
с набором зажимов, содержащим 12 контактных зажимов (клеммных пар) фирмы Wago
для соединения проводников сечением до 2,5 мм² и 8 контактных зажимов (клеммных пар)
фирмы Wago для соединения проводников сечением до 6,0 мм²:

Коробка ЕхКСУВ-ПА-6(1, 2, 3, 6, 7 и 10)-Т- 12(2,5мм^!), 8(6,0мм⁺) ТУ 3449-092-121-50638-2002

2.   Коробка в прямоугольном корпусе из алюминиевого сплава с защитным покрытием
модели ЕхКСУВ-ПА с четырьмя кабельными вводами (номера 1,2,3 и 5) для монтажа бро­
нированного кабеля, с набором зажимов, содержащим 8 контактных зажимов (клеммных
пар) фирмы Wago для соединения проводников сечением до 10,0мм²:

Коробка ЕхКСУВ-ПА-4(1, 2,3 и 5)-Б-8 (10,0мм^!) ТУ 3449-092-12150638-2002
