Выводы кабельные взрывозащищенные унифицированные ЕхКВУ, ЕхКВ, ВКВУ

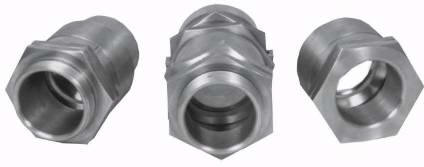

Вводы кабельные взрывозащищённые уни­фицированные ВКВУ в различных исполне­ниях предназначены для подвода брониро­ванных электрических кабелей к оболочкам взрывозащищенного электрооборудования. Область применения - как Ex-компонент в составе взрывозащищенного электрооборудо­вания группы II, эксплуатирующихся во взры­воопасных зонах помещений и наружных установок согласно маркировки взрывозащиты, ГОСТ Р 51330.13 (МЭК 60079-17-96), главы 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Вводы имеют взрывозащиту вида «е» с маркировкой «ExellU».

Степень защиты - IP 54.

В зависимости от исполнения, вводы могут эксплуатироваться в рабочем состоянии при следующих климатических факторах внешней среды по ГОСТ 15150-69:

•  Для исполнений, выполненных из алюминиевого сплава - УХЛ3.1 в диапазоне темпе­
ратуры окружающей среды от минус 30 до 50°С в атмосфере типа П.

•  Для исполнений, выполненных из коррозионно-стойких (нержавеющих) сталей - ХЛ 1.1 в
диапазоне температуры окружающей среды от минус 60 до 70°С в атмосфере типа II, III и IV.

ПРИМЕР ЗАПИСИ ввода кабельного для монтажа кабеля диаметром от 8 до 10 мм кли­матического исполнения УХЛ3.1:

Ввод кабельный ВКВУ-02-УХЛ3.1 ТУ 3449-111-12150638-2003

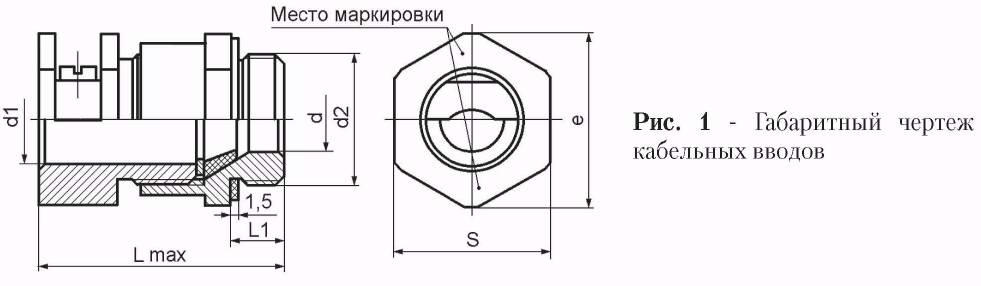

Таблица 1 - Исполнения кабельных вводов ВКВУ


 Вводы кабельные взрывозащищённые ЕхКВ в различных исполнениях, обеспечивают их применение для электрических кабелей круглого сечения разного диаметра. Вводы яв­ляются импортозамещающим продуктом, соответствуют ГОСТ Р 51330.0-99, ГОСТ Р 513-30.1-99 и предназначены для применения в качестве Ex-компонента в составе стационарно­го комплектного взрывозащищённого электрооборудования с взрывозащитой вида «взры-вонепроницаемая оболочка», включая оболочки объёмом свыше 2000 см³, для закрепления электрических кабелей круглого сечения (допущенных к применению во взрывоопасных зонах соответствующего класса).

Вводы могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99. Вводы могут быть применены в пожароопасных и взрывоопасных зонах всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах, кроме подземных выработок шахт, рудни­ков и их наземных строений, опасных по рудничному газу и/или горючей пыли.

Степень защиты - IP 65.

Вид взрывозащиты - ExdIICU.

Вводы предназначены для эксплуатации в рабочих условиях, соответствующих катего­рии размещения УХЛ3.1 по ГОСТ 15150-69 для диапазона температуры эксплуатации от минус 30°С до плюс 85°С. Тип атмосферы II по ГОСТ 15150-69.

Срок службы Вводов кабельных (до списания)...................................... не менее 10 лет.

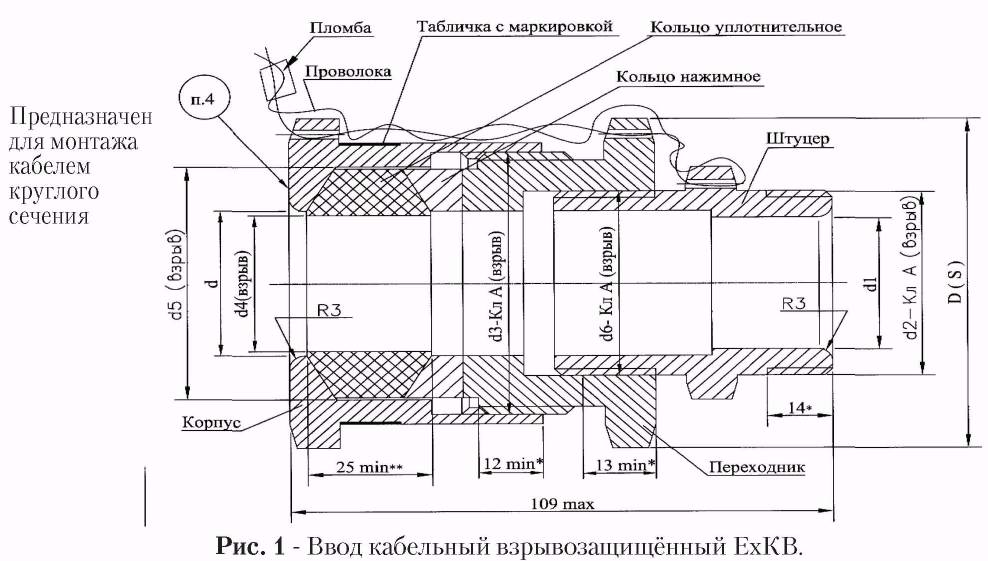

Пример записи при заказе и в другой документации Ввода кабельного взрывозащищён­ного ЕхКВ, предназначенного для проводки электрического кабеля круглого сечения с на­ружным диаметром равным 15 мм и имеющего присоединительный размер G 1/2 - Ввод кабельный ExKB-15/G 1/2.

Таблица 1 - Различные варианты исполнения Вводов кабельных взрывозащищенных ЕхКВ.


 Ввод кабельный взрывозащищённый унифицированный типа ЕхКВУ в различных ис­полнениях является Ex-кабельным вводом по ГОСТ Р 51330.0-99 и предназначен для при­соединения (прохода) электрических кабелей круглого сечения (в том числе бронирован­ных) во «взрывонепроницаемые оболочки» комплектного взрывозащищённого электро­оборудования (включая «взрывонепроницаемые оболочки» объёмом свыше 2000 см³) во взрывоопасных зонах 1-го и 2-го классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

Ввод соответствует требованиям технических условий ТУ 3449-093-12150638-2002 .

Вид взрывозащиты................................................................................................ ExdIICU;

Степень защиты...................................................................................................... IP 65;

Пространственное положение Ввода при эксплуатации............................ произвольное;

В зависимости от исполнения, Ввод может эксплуатироваться в рабочем состоянии при следующих климатических факторах внешней среды:

•   Для исполнений, выполненных из конструкционных сталей (с антикоррозийным по­
крытием) - УХЛ3.1 в диапазоне температуры окружающей среды от минус 30 до 50°С в
атмосфере типа П.

•   Для исполнений, выполненных из коррозионно-стойких (нержавеющих) сталей - ХЛ
1.1 в диапазоне температуры окружающей среды от минус 60 до 70°С в атмосфере типа II,
III и IV.

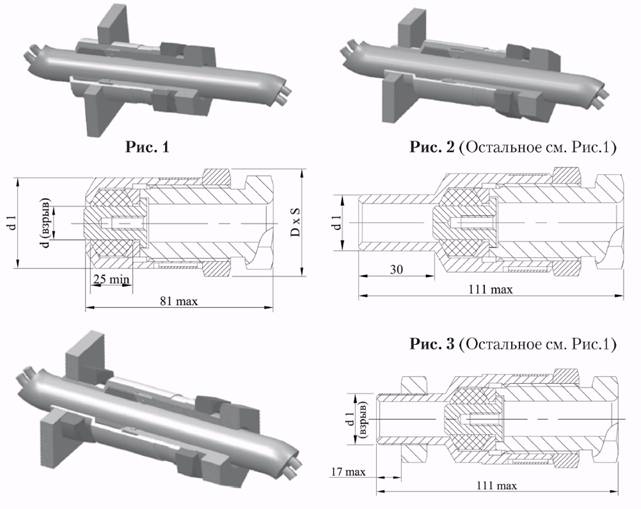

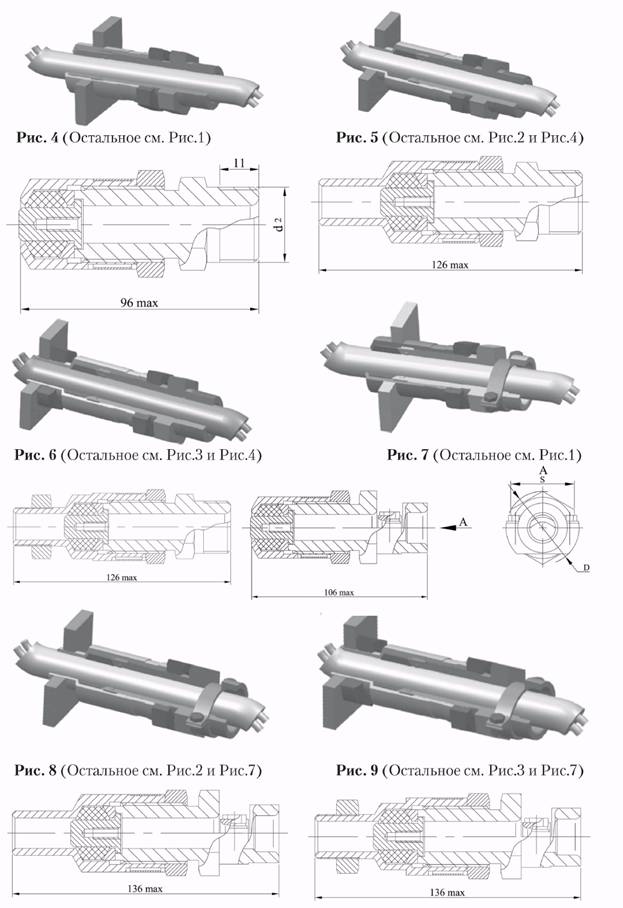

Структура обозначения Ввода при заказе и в другой документации: Ввод кабельный взрывозащищённый унифицированный ЕхКВУ для электрических ка­белей круглого сечения, с взрывозащитой вида «ExdIICU и обеспечивающий степень за­щиты IP65; исполнение, соответствующее рисунку 4; присоединяемый кабель диаметром от 12 до 14 мм; при категории размещения УХЛ 3.1 в диапазоне температуры окружающей среды от минус 30 до 50°С.

Ввод кабельный ЕхКВУ-4-14-УХЛ3.1 ТУ 3449-093-12150638-2002.

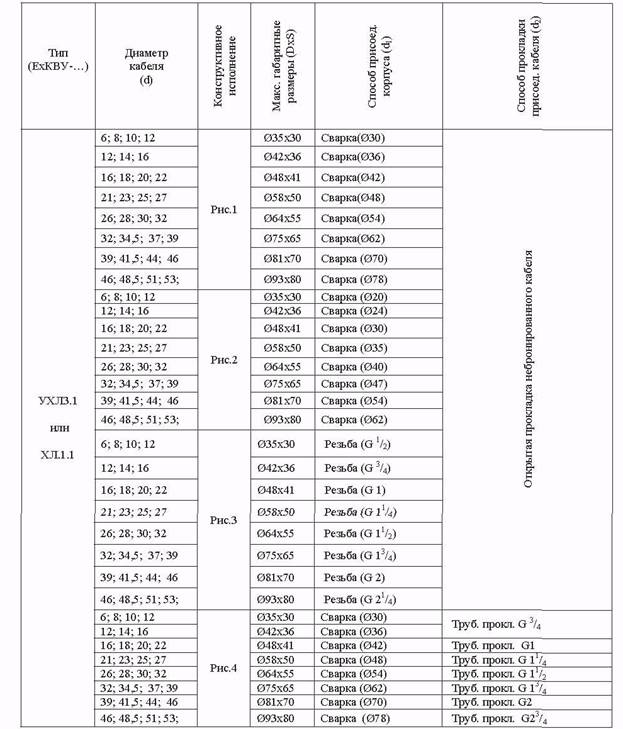

Таблица 1 - Виды кабельных вводов

Таблица 1 (продолжение)
