Извещатели пожарные ручные
взрывозащищенные ЕхИП 535-1В
 НАЗНАЧЕНИЕ
Извещатели пожарные ручные
взрывозащищенные ЕхИП535-1В соответствуют ТУ 4371-091-12-150638-2002 и
предназначены для непрерывной круглосуточной работы (обеспечение возможности
передачи в шлейф
пожарной сигнализации тревожного
извещения при включении приводного элемента) в системах пожарной сигнализации и
пожаротушения в
качестве пассивного элемента при совместной работе с приемно-контрольными
устройствами типа ТОЛ
- 10/100, ППС-1, ППС-3, ППК-2 установки
РУПИ-1, «Топаз», «Рубин-3»,
«Сигнал-43» и т.п.
Извещатели могут быть применены во взрывоопасных
зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р
51330.13-99.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Включение
извещателей в режим передачи тревожного
извещения осуществляется удалением чеки.
Возврат извещателей в
исходное состояние (дежурный
режим) осуществляется нажатием на кнопку и
установкой чеки на штатное
место.
Вид и
уровень взрывозащиты - 1ExdIICT6
по
ГОСТ Р
51330.1-99.
Степень
защиты -
IP
65 по ГОСТ 14254-96.

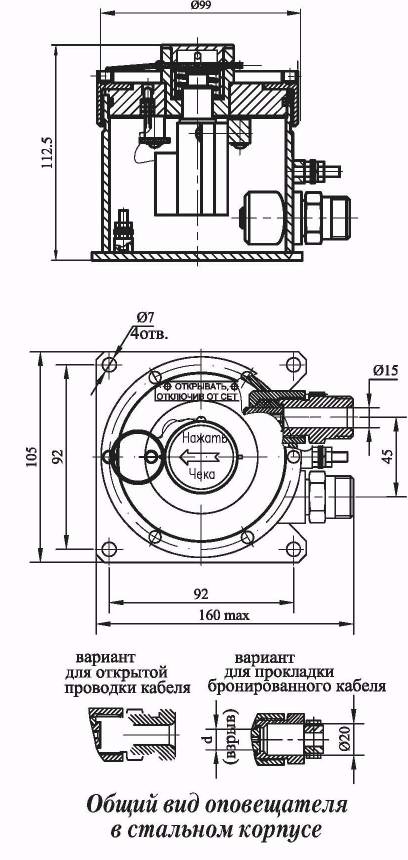

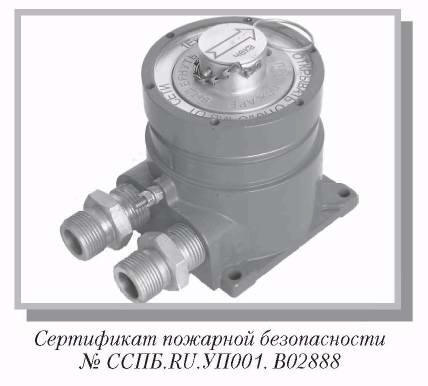

Общий вид
Извещателя приведен на рисунке

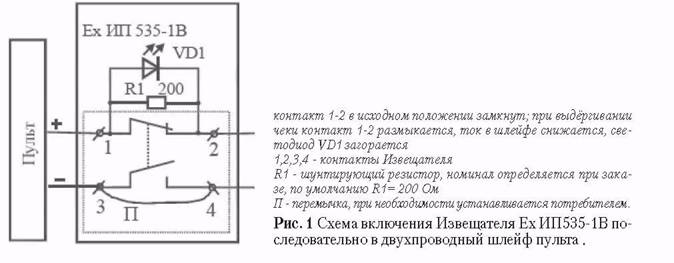

Схемы
подключения Извещателей разных исполнений
показаны на рисунках 1-4, при заказе необходимо
указывать номер схемы и номиналы резисторов.
Извещатели
имеют светодиод красного цвета, включающийся
в режиме передачи тревожного сигнала.
Извещатели могут эксплуатироваться
в рабочем состоянии в различных
климатических зонах: УХЛ3.1 по ГОСТ
15150-69 в диапазоне температуры
окружающей среды от минус 30 до 50°С в атмосфере
типа
II
по ГОСТ 15150-69 (материал
корпуса углеродистая
сталь с антикоррозийным покрытием)
- индекс в обозначении - С, и ХЛ 1.1 по ГОСТ
15150-69 в диапазоне
температуры от минус 60 до
70°С в атмосфере типа
II,
III
или
IV
по ГОСТ 15150-69 (материал
корпуса коррозионностойкая сталь 12-Х18Н10Т)
- индекс в обозначении - Н, в диапазоне
температуры от минус 60 до
70°С в атмосфере типа
II
по ГОСТ 15150-69 (материал
корпуса алюминиевый
сплав) - индекс в обозначении - А.
Извещатели
поставляются с кабельными вводами различных исполнений: для присоединения
бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К),
для трубной прокладки кабеля (Т) с присоединительной
резьбой G
3/4-В,
(возможна поставка с присоединительной резьбой
G
У1/2-В ).
В комплект каждого
кабельного ввода входят резиновые уплотнения для кабеля диаметром
8 - 10,10 - 12 и 12 - 14 мм
Масса Извещателя не более 2,4
кг.

1 -тип
прибора ЕхИП535-1В
2-материал
корпуса и исполнение: С- Ст20,
tpaб
°С от минус 30 до 50; Н- 12Х18Н10Т,
tpaб
°С от минус 60 до 70; А - алюминиевый сплав,
tpaб
°C
от
минус 60 до 70.
3-тип штуцера
(кабельного ввода):
Т-
для трубной прокладки кабеля с присоединительной резьбой
G3/4-B,
диаметр наружной изоляции
кабеля 8-14 мм;
Т-
G1/2
-для трубной прокладки кабеля с присоединительной резьбой
G1/2-B,
диаметр наружной изоляции кабеля 8-12 мм;
К-
под кабель для открытой прокладки с диаметром наружной изоляции
8-14
мм; Б -под бронированный
кабель с диаметром наружной изоляции под броней
8-14 мм;
4
- схема
подключения Извещателя (номер рисунка от 1 до 4);
5
- номиналы
резисторов, указанных в выбранном рисунке
6
- обозначение
технических условий

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

1.
Извещатель
пожарный ручной взрывозащищенный ЕхИП 535-1В, предназначенный
для
эксплуатации в диапазоне температур окружающей среды от минус 30 до 50°С в корпу
се из
углеродистой стали (С), для трубной (Т) прокладки кабеля с присоединяемой резь
бой
G3/4,
схема включения - рис. 4 (последовательное включение в шлейф),
R2=22
Ом,
R3=
51 Ом.: "Извещатель пожарный ручной взрывозащищенный ЕхИП 535-1В-СТ, рис4
(R2=22
Ом, R3= 51 Ом) ТУ 4371-091-12150638-2002".
2.
Извещатель
пожарный ручной взрывозащищенный ЕхИП 535-1В, предназначенный
для эксплуатации в диапазоне температур окружающей среды от минус 60 до 70°С в
кор
пусе
из нержавеющей стали (Н), для прокладки бронированного кабеля (Б), схема включе
ния - рис.2 (параллельное
включение в шлейф),
R3=0,75
кОм, R5=
4,3 кОм- «Извещатель
пожарный ручной взрывозащищенный ЕхИП
535-1В-НБ-рис.2 (R3=0,75
кОм,
R5=
4,3
кОм) ТУ
4371-091-12150638-2002».
3.
Извещатель
пожарный ручной взрывозащищенный ЕхИП 535-1В, предназначенный
для
эксплуатации в диапазоне температур окружающей среды от минус 60 до 70°С в корпу
се из
алюминия (А), для прокладки бронированного кабеля (Б), Схема включения-
рис. 1,
R1
=200 Ом- «Извещатель пожарный ручной взрывозащищенный ЕхИП
535-1В-АБ-рис.
1(R1=
200 Ом) ТУ
4371-091-12150638-2002».
      4.
Извещатель пожарный ручной взрывозащищенный
ЕхИП 535-1В, предназначенный
для эксплуатации в диапазоне температур окружающей среды от минус 60 до 70°С
в корпусе из нержавеющей стали (Н), для прокладки кабеля в трубе с
присоединительной резьбой
G1/2-B,
схема включения - рис. 3,
R2=
1,1 кОм,
R3=
750 Ом,
R4 =750 Ом - «Извещатель пожарный ручной взрывозащищенный ЕхИП
535-1B-HT-G1/2-рис.
3 (R2=
1,1 кОм,
R3=
750 Ом, R4 =750 Ом )ТУ 4371-091-12150638-2002».

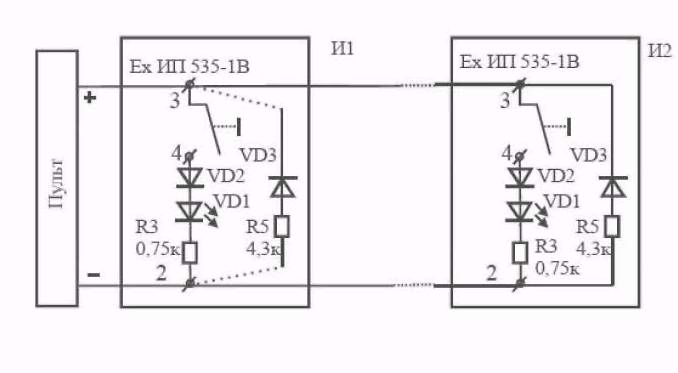

Рис. 2 Схема включения Извеща-теля
Ех ИП535-1В параллельно в двухпроводный шлейф пульта
И1 - Извещатель, включенный параллельно
в шлейф; И2 - Извещатель,
включенный в качестве оконечного механический контакт 3-4
в исходном положении разомкнут,
при выдёргивании чеки контакт 3-4
замыкается, ток в шлейфе повышается,
светоди од
VD1
загорается 2,3,4 - электрические контакты Из-вещателя
(БКВ), VD2
- защитный диод,
R3
- то ко ограничивающий
резистор;
R5
и VD3
- элементы оконечной цепи (в варианте И1 удаляются),
диод
VD3
необходим при питании знакопеременным
напряжением. Номиналы резисторов определяются
при заказе

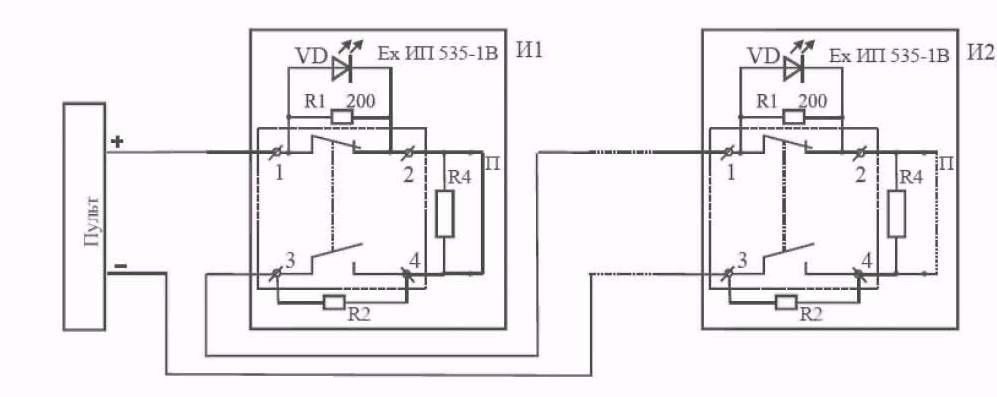

	Рис. 3 Схема включения
	Извещате-ля Ех
	ИП535-1В в двухпроводный
	шлейф в качестве
	оконечного

	И1, И2
	- Извещатели Ех
	ИП535-1В, включенные в
	шлейф по схеме 1
	ИЗ - извещатель,
	включенный в
	качестве оконечного;
	1, 2, 3, 4 - электрические
	контакты
	Извещателя ;
	R1
	- шунтирующий резистор;
	R2,
	R3
	- токоограничивающие
	резисторы


	R4-
	резистор оконечной цепи;
	VD2
	- шунтирующий диод;

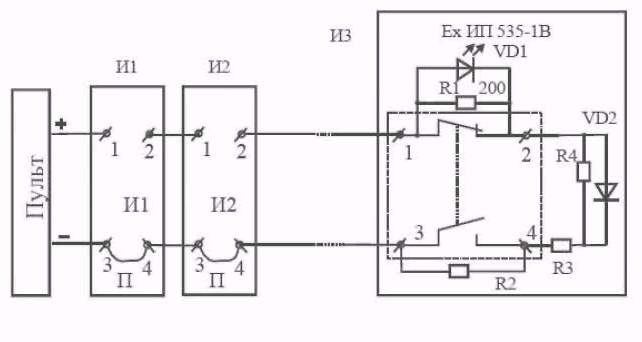

	Рис. 4
	Схема включения Извещателя Ех ИП535-1В последовательно в
	двухпроводный


	шлейф,
	питание - постоянным напряжением


	И1 -
	Извещатель Ех ИП535-1В,включенный последовательно
	в шлейф

	И2 -
	Извещатель, включенный в качестве оконечного (
	при убранной перемычке П)


	1,2,3,4-
	электрические контакты Извещателя



	R1
	- шунтирующий резистор;

	R4
	- резистор оконечной цепи;

	R2
	- токоограничивающий резистор;


	номиналы
	резисторов определяются при заказе
 |
