Датчики реле температуры ДТР-1, ДТР-2, ДТР-3

НАЗНАЧЕНИЕ

Для сигнализации о достижении определенной температуры контролируемой среды посредством замыкания или размыкания контактов биметаллических реле, заключенных в защитную арматуру из нержавеющей стали.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4218-083-12150638-2001:

Температурный диапазон, °С:

– ДТР-1 ................................................................................................................. от 70 до 180 с шагом 10 0С

– ДТР-2 ......................................................................................................................................................... 70

– ДТР-3 .................................................................................................................................. 90, 120, 140, 180

Переходное электрическое сопротивление контактной группы, Ом, не более ................................ 1,5

Инерционность срабатывания, с, не более:

- ДТР-1 .........................................................................................................................................................180

- ДТР-2 ........................................................................................................................................................ 120

- ДТР-3 .......................................................................................................................................................... 60

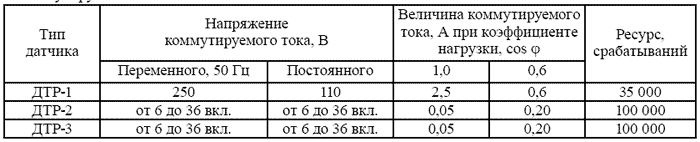

Коммутируемый ток:



При заказе датчиков и при записи в технической документации необходимо указать:

– тип датчика (ДТР-1, ДТР-2, ДТР-3);

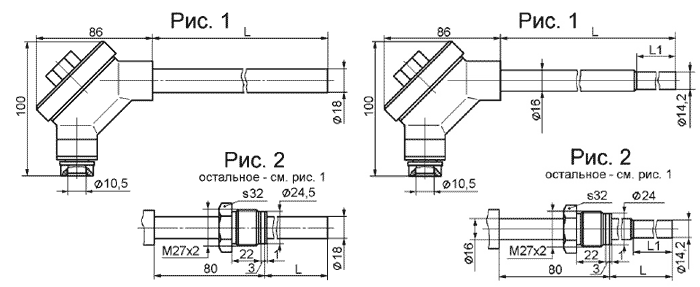

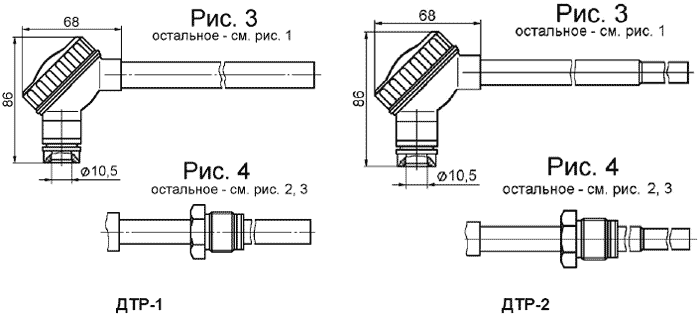

– конструктивное исполнение:

– 1 – без штуцера с пластмассовой головкой;

– 2 – с резьбовым штуцером М27х2 с пластмассовой головкой;

– 3 – без штуцера с алюминиевой головкой;

– 4 – с резьбовым штуцером М27х2 с алюминиевой головкой;

– длину монтажной части защитной арматуры L ;

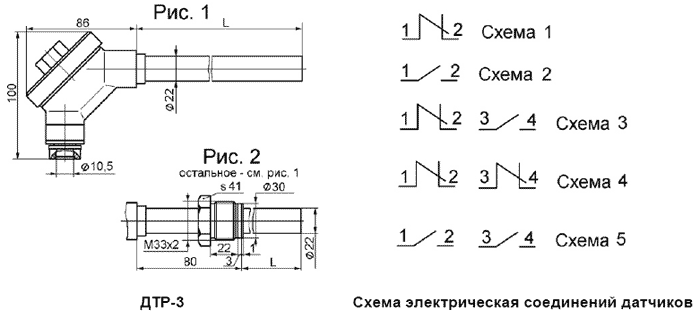

– количество и состояние контактов (схемы электрические соединений см. ниже):

– 1«З» – один нормально замкнутый контакт (схема 1);

– 1«Р» – один нормально разомкнутый контакт (схема 2);

– 1«З», 1«Р» – первый нормально замкнутый и второй нормально разомкнутый контакты (схема 3);

– 2«З» – два нормально замкнутых контакта (схема 4);

– 2«Р» – два нормально разомкнутых контакта (схема 5);

– значение температуры срабатывания чувствительных элементов (если температура срабатывания обоих чувствительных элементов одинакова или значение температуры срабатывания первого чувствительного элемента с номерами контактов по схеме электрической соединений 1 и 2 и через дробь значение температуры срабатывания второго чувствительного элемента с номерами контактов 3 и 4 (если температура срабатывания чувствительных элементов различна);

– обозначение настоящих технических условий.

Примеры записи обозначения:

Датчик реле температуры типа ДТР-1, со штуцером исполнения 2 с длиной монтажной части защитной

арматуры L=320 мм, с двумя нормально замкнутыми контактами, первый из которых имеет номинальную температуру срабатывания 70 °С, а второй имеет номинальную темпер атуру срабатывания 120 °С:

Датчик ДТР-1 – 2 – 320 – 2«З» – 70/120 ТУ 4218-083-12150638-2001.

То же с двумя нормально разомкнутыми контактами с температурой срабатывания 90 °С:

Датчик ДТР-1 – 2 – 320 – 2«Р» – 90 ТУ 4218-083-12150638-2001.
