Диафрагмы стандартные для расходомеров с условным
давлением до 32 МПа (320 кгс/см2) и условным проходом 50-700 мм
предназначены для измерения расхода жидкостей и газов или пара методом
переменного перепада давления.
В зависимости от конструкции, способа установки,
условного прохода диафрагмы изготавливаются следующих видов:

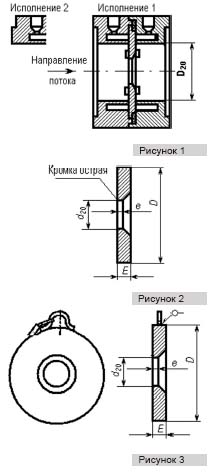

ДКС – для установки на фланцах с приме-нением
промежуточных корпусов-кольцевых камер на условное давление до 10 МПа
(100 кгс/см2) с условным проходом 50-500 мм (рис. 1);
ДВС – для установки непосредственно во фланцах,
снабженных кольцевыми камерами на условное давление от 10 до 32 МПа (от
100 до 320 кгс/см2) с условным проходом 50-200 мм (рис.2);
ДБС – для установки во фланцах без кольцевых камер или с
кольцевыми камерами на условное давление до 4 МПа (40 кгс/см2) с
условным проходом 300-700 мм (рис. 3).
Основные технические характеристики
1. Диафрагмы изготавливаются по ГОСТ 26969-86. Диафрагмы
ДКС выпускаются исполнения 1 (под фланцы с выступом) или исполнения 2
(под фланцы с впадиной) и имеют одну пару отбора перепада давления. По
требованию Заказчика количество пар отбора перепада давления может быть
увеличено до четырех.
2. Корпуса из стали 20 имеют защитное цинковое покрытие.
3. Материал прокладок – паронит ПМВ по ГОСТ 481-80.

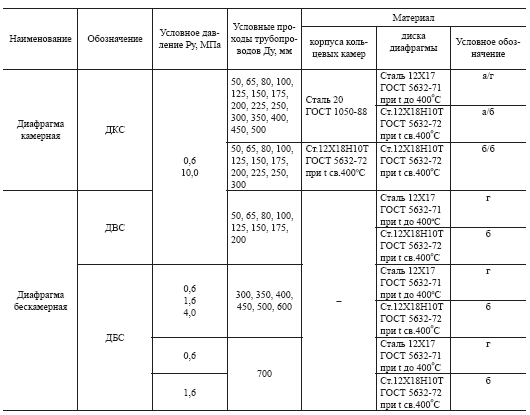

4. Основные характеристики указаны в таблице.
Комплект поставки
- диафрагма;
- дифманометр (по требованию заказчика);
- разделительные сосуды (по требованию заказчика);
- уравнительные конденсационные сосуды (по требованию
заказчика);
- уравнительные сосуды (по требованию заказчика);
- паспорт с отметкой о поверке региональным центром
Госстандарта РФ ;
Пример записи при заказе
1. Диафрагма типа ДБС на условное давление до 4 МПа для
трубопровода с условным проходом 500 мм из стали 12Х18Н10Т с отверстием
d
20, рассчитанном
заказчиком:
ДБС 4-500-б d20=45.023
ГОСТ 8.563.1-97.
2. Диафрагма типа ДКС под фланцы с выступами (исполнение
1), на условное давление до 10 МПа, для трубопровода с условным проходом
80 мм из стали 20, по опросному листу №45
ДКС 10-80-а-1 Опр. лист №45 ГОСТ 8.563.1-97.
3. Диафрагма типа ДКС под фланцы с впадинами (исполнение
2), на условное давление до 10 МПа, для трубопровода с условным проходом
80 мм из стали 20, с предварительной расточкой
ДКС 10-80-а-2 d20=
предв. ГОСТ 8.563.1-97.
