Громкоговорители взрывозащищенные ГРВ-25П, ГРВ-10П, ГРВ-25А, ГРВ-25П-БТР, ГРВ-10П-БТР, ГРВ-25А-БТР

ГРВ-25П, ГРВ-10П, ГРВ-25А, ГРВ-25П-БТР, ГРВ-10П-БТР, ГРВ-25А-БТР

НАЗНАЧЕНИЕ

Громкоговорители предназначены для непрерывной круглосуточной работы (трансляция речевой информации о действиях, направленных на обеспечение безопасности) в системах пожарной, охранной сигнализации и других видов оповещения при со-

вместной работе с приемно-контрольными устройствами и усилителями. Громкоговорители могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99. и во взрывоопасных зонах и помещениях всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Норма по ТУ
	ГРВ-25А (ГРВ-25А-БТр)	ГРВ-10П (ГРВ-10П-БТр)		ГРВ-25П (ГРВ-25П-БТр)
Номинальная мощность, Вт	25	30		25
Номинальное напряжение, В	30 или 120 (18)
Продолжительность непрерывной работы Оповещателя в режиме передачи речевого сообщения, мин, не более	120
Номинальное электрическое сопротивление, Ом - при подключении к сети громкоговорящей связи с напряжением 30В 120В	36 576 (7)		72 1150 (16)		36 576 (7)
Эффективный рабочий диапазон частот (ограниченный полем допусков +6/-14 дБ от уровня среднего звукового давления в полосе частот 800 …3150 Гц), Гц, не уже	400-3150		315-6300		315-5100
Уровень характеристической чувствительности в диапазоне частот 800…3150 Гц, дБ, не менее	103		106		102
Маркировка взрывозащиты по ГОСТ Р 51330.0-99	1ExdIIBT6X		2ExmdIIBT6X
Климатическое исполнение по ГОСТ 15150-69 Температура эксплуатации в атмосфере типа II по ГОСТ 15150-69 , ºС	УХЛ1 -50…+55		У1 -40…+55
Степень защиты от воды и пыли по ГОСТ 14254-96	IP54
Материал корпуса	Ал. сплав		АБС- пластик
Масса, кг, не более	4,5		6,7
Габаритные размеры, мм, не более	Ø165х220		Ø282х407

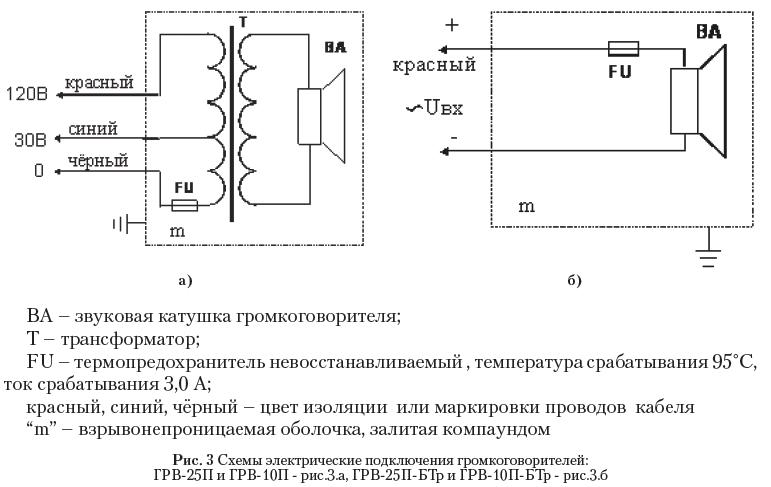

Внешние подключения	2 кабель-ных ввода		Трёхжильный кабель КГ3х1,5 , длина – до 10 м

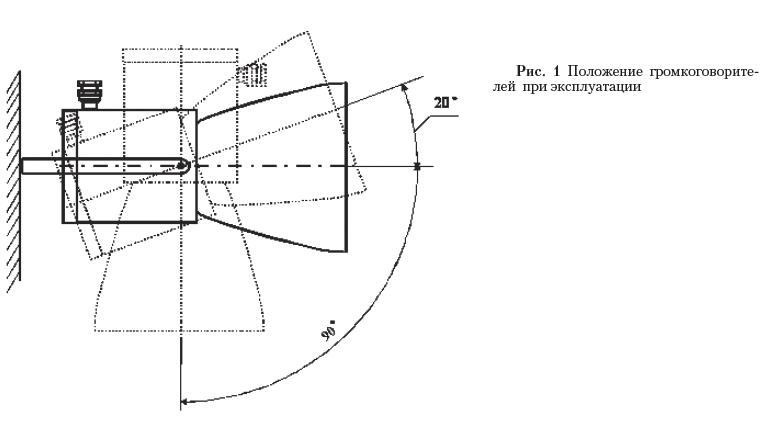

Способ крепления	Двумя болтами на стене

Примечание – в скобках указаны значения параметров для моделей без трансформаторов (-БТр)

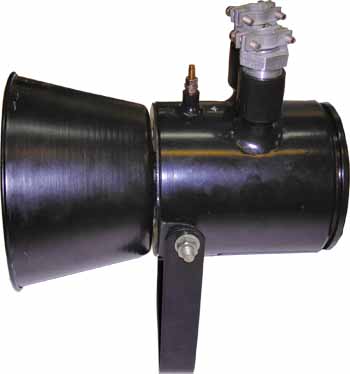

Громкогоговорители ГРВ-25А и ГРВ-25А-БТр поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К). В комплект каждого кабельного

ввода входят стальные заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14 мм

Обозначение при заказе: ГРВ-25А- БТр– К- ТУ 4371-134-12150638-2007

1 2 3 4

1 - тип прибора (ГРВ-25А);

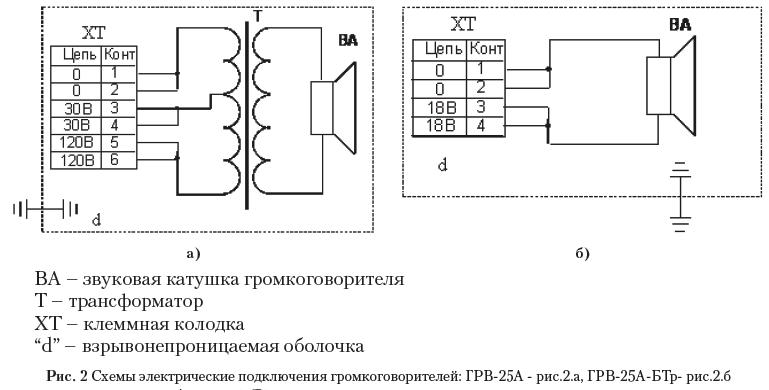

2 - наличие согласующего трансформатора:

-по умолчанию – с трансформатором; - БТр – без трансформатора

3 - типы кабельных вводов:

- К – для открытой прокладки кабеля диаметром от 8 до 14 мм;

- Б – для прокладки бронированного кабеля диаметром от 8 до 14 мм.

4 - обозначение технических условий.

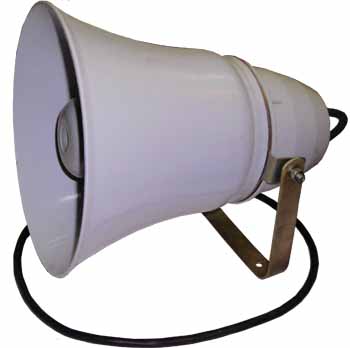

ГРВ-10П - БТр 3,0- ТУ 4371-134-12150638-2007

1 2 3 4
