Блоки питания БПЭ, БПЭ-24

Двухканальные и четырёхканальные блоки питания моделей БПЭ предназначены для питания ста- билизированным напряжением постоянного тока 24 В или 36 В измерительных преобразователей с унифицированным токовым выходом (преобразователи температуры, давления и других физических величин) в промышленных установках.

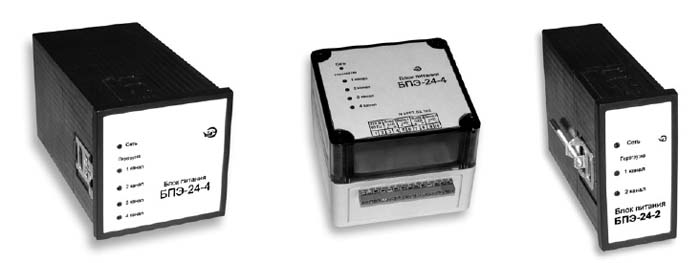

Приборы выпускаются в щитовом (Щ) и настенном (Н1 и Н2) исполнениях.

При перегрузке на передней панели блока питания загорается светодиод «Перегрузка», после снятия перегрузки напряжение автоматически восстанавливается, светодиод «Перегрузка» гаснет.

Количество гальванически разделённых каналов ............................................................................2 или 4

Выходное напряжение канала, В .............................................................................. 24 ± 0,48 или 36 ± 0,72

Ток нагрузки, мА (по одному каналу) ...................................................................................................0…50

Диапазон рабочих температур, °С:

– исполнения Щ и Н1 ......................................................................................................................от 5 до 35

– исполнения Н2 .................................................................................................................от минус 20 до 50

Ток срабатывания защиты по каждому каналу, не более, мА ................................................................. 60

Ток короткого замыкания по одному каналу, не более, мА .................................................................... 50

Напряжение питания ................................................................................................................. 220 В, 50 Гц

Потребляемая мощность, не более, ВА:

– двухканальный прибор ............................................................................................................................... 8

– четырехканальный прибор ...................................................................................................................... 15

Пылевлагозащищенность по ГОСТ 14254-96

– исполнение Щ и Н1 ...............................................................................................................................IP20

исполнение Н2 ..........................................................................................................................................IP54

Устойчивость к механическим воздействиям по ГОСТ 12997-84 .......................................................... N2

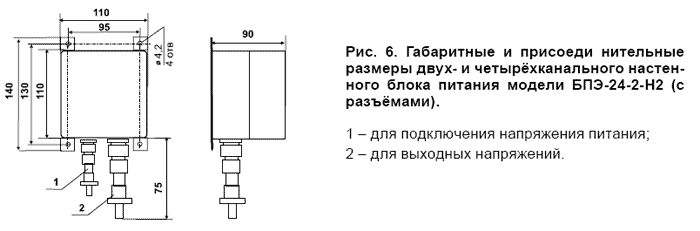

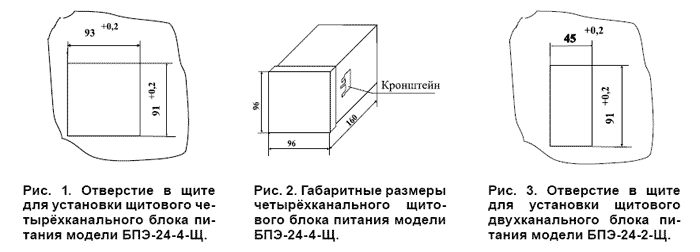

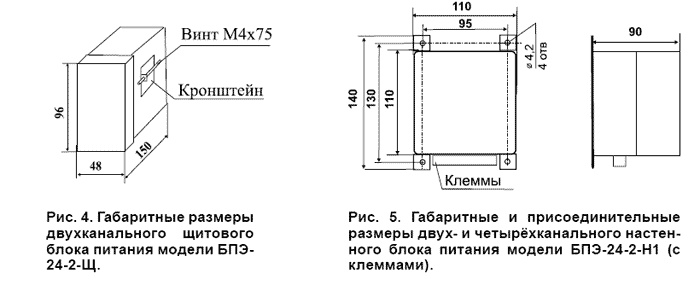

Габаритные размеры ....................................................................................................................см. рисунки

Масса прибора, кг, не более,

двухканального .......................................................................................................................................... 1,5

четырёхканального .................................................................................................................................... 2,8

1 2 3 4

1 – сокращенное наименованиеблока;

2 – количество каналов (2 или 4);

3 – выходное напряжение (24 или 36);

4 – исполнение (Щ – щитовое, Н1 – настенное, Н2 – настенное с защитой от воды и пыли IР54).
