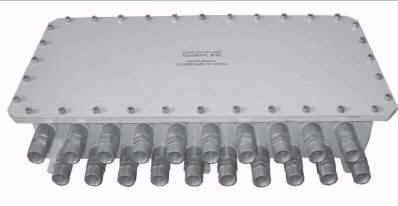

Коробки соединительные взрывозащищенные прямоугольные стальные ExКСУВ-ПС

НАЗНАЧЕНИЕ

Коробки соединительные унифицированные взрывозащищенные стальные прямоугольные сварные ЕхКСУВ-ПС (далее коробки) соответ­ствуют требованиям технических условий ТУ 3449-092-12150638-2002 и предназначены для ввода электрических кабелей диаметром от 8 до 28 мм. Коробки применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.п.) во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ 51330.13-99.

1. Степень защиты от воды и пыли - IP65 по ГОСТ 14254-96.

2.    Маркировка взрывозащиты - 1ExdIIBT6 по ГОСТ Р 51330.0-99.

3.    Возможный материал корпуса коробок ЕхКСУВ-ПС и кабельных вводов - углероди­
стая конструкционная сталь с защитным покрытием (климатические исполнение УХЛ 3.1
в диапазоне температур от минус 30°С до плюс 50°С в атмосфере типа II по ГОСТ 15150-
69) - индекс в обозначении - С и нержавеющая сталь 12Х18Н10Т (климатическое испол­
нение ХЛ 1 в диапазоне температур от минус 60°С до плюс 70°С атмосфере типа II, III и IV
по ГОСТ 15150-69) - индекс в обозначении - Н.

4.    Возможное количество отверстий под кабельные вводы на коробках от 2 до 22.

5.    Каждая коробка имеет в максимальном исполнении два отверстия (№1..№2), с при­
соединительной резьбой G1 1/2 для установки кабельных вводов под круглый кабель диа­
метром от 16 до 28 мм и остальные отверстия, согласно исполнениям, с присоединительной
резьбой G 3/4 под круглый кабель диаметром от 8 до 14 мм, в соответствии с табл.1.

Примечание: Если номера кабельных вводов не указаны в заказе, то коробки изготавли­ваются на максимальное количество вводов.

6.    Каждый кабельный ввод под резьбу G1 1/2 имеет резиновые уплотнения, позволяющие
ввести и закрепить круглый кабель диаметром от 16 до 22 мм (16-18,18-20,20-22 мм)иот22
до 28 мм (22-24,24-26,26-28 мм). Каждый кабельный ввод под резьбу G 3/4 имеет резиновые
уплотнения, позволяющие ввести и закрепить круглый кабель диаметром от 8 до 14 мм (8-
10,10-12,12-14 мм).

7.    Каждый кабельный ввод комплектуется стальной заглушкой, позволяющей заглушить
ввод в процессе монтажа и эксплуатации на весь срок службы изделия.

8.    Коробки могут комплектоваться контактными зажимами (клемными парами) с макси­
мальным сечением провода, подводимого к контактам колодки: 2,5; 4,0; 6,0; 10,0 и 16,0 мм².

Возможное количество пар зажимов, сечение жил проводов, и максимальные токи для коробок различных исполнений представлены в табл.2

9. Расположение клеммных блоков - однорядное.

Таблица 1.

Примечание - Расположение отверстий под кабельные вводы с присоединительной резь­бой G 3/4 - только с одной стороны коробки, а отверстий под кабельные вводы с присоедини­тельной резьбой G1 1/2- расположены с двух сторон коробки на одной оси, которая смещена от центральной оси коробки для удобства монтажа проводов на клеммы. Иное располо­жение отверстий под кабельные вводы оговаривается при заказе на схеме расположения кабельных вводов.

Таблица 2.

- тип и габарит коробки в зависимости от максимального количества кабельных вводов в
соответствии с таблицей 1 и габаритными чертежами (ЕхКСУВ-ПС250 ... ЕхКСУВ-ПС700);

- условное обозначение материала корпуса коробки (С -сталь 20, Н - сталь 12Х18Н10Т);

- количество отверстий под кабельные вводы с присоединительной резьбой G3/4 и G1 %
или указать эту информацию на схеме размещения кабельных вводов. При отсутствии этой
информации коробки поставляются с максимальным количеством отверстий для соответ­

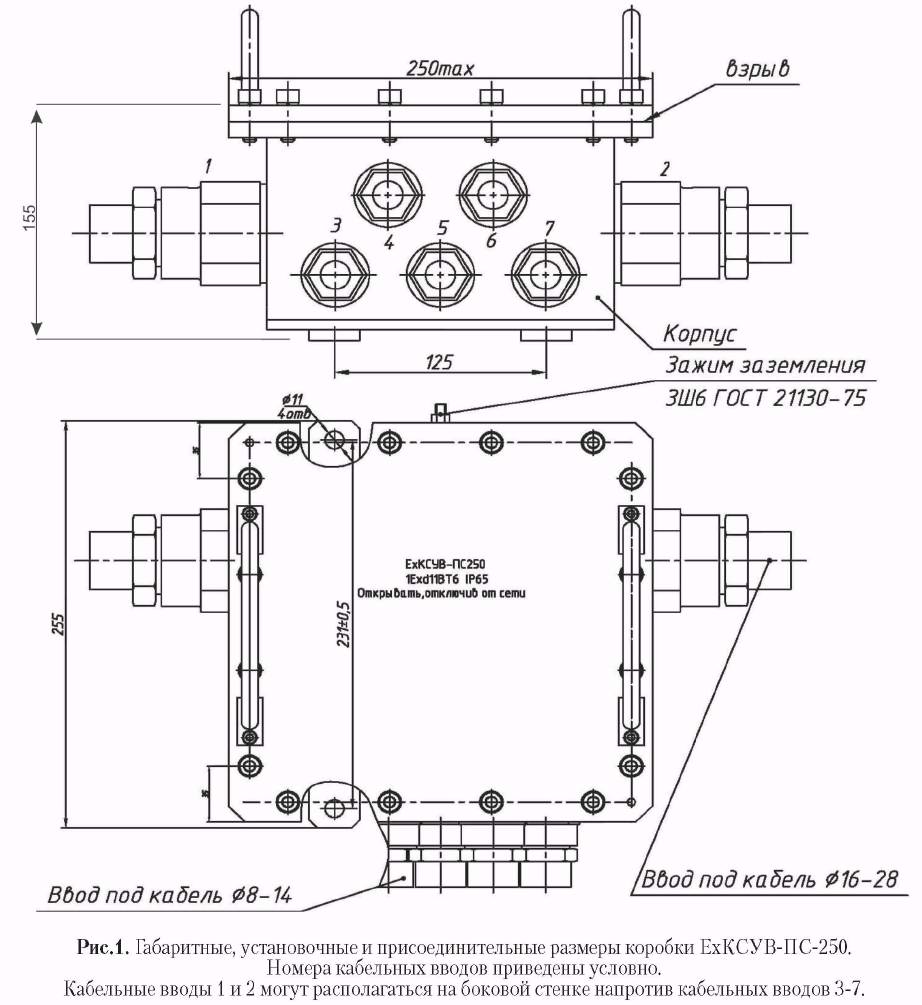

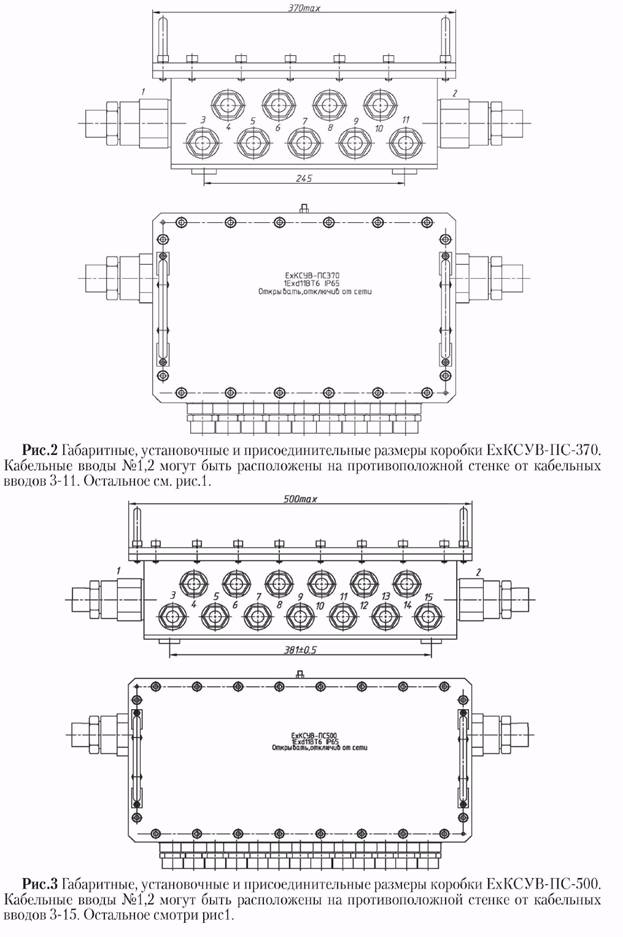

ствующего габарита коробки. Допускается указать условный номер отверстий по рисункам
1 - 5 с указанием присоединительной резьбы, например: G1 1/2  (№1); G3/4 (№ 3,4,5)

- количество клеммных блоков и через дробь сечение жил присоединяемых проводов в
соответствии с максимальным ограничением по таблице 2. При заказе контактного набора
на разное сечение присоединяемых проводов указываются последовательно слева направо
каждое сочетание контактных наборов (например 4/2,5 мм² + 4/6 мм²);

- обозначение технических условий.

ПРИМЕР ЗАПИСИ КОРОБКИ:

Коробка соединительная ЕхКСУВ-ПС700 в корпусе из стали 20 на максимальное коли­чество отверстий с присоединительной резьбой G 3/4 20 шт., с 80 клеммными блоками на максимальное сечение присоединяемых жил 2,5 мм²:

Коробка ЕхКСУВ-ПС700-С-80/2,5 мм² ТУ 3449-092-12150638-2002.

То же в корпусе из коррозионно-стойкой стали 12Х18Н10Т, с одним отверстием №1 с присоединительной резьбой G 1 1/2 с отверстиями № 13 - 22 с присоединительной резьбой G3/4, с отсутствующими кабельными вводами № 3 - 12, с 20 клеммными блоками для под­соединения проводов с максимальным сечением жил 2,5 мм² и 20 клеммными блоками для подсоединения проводов с максимальным сечением жил 4 мм²:

ПРИМЕР ЗАПИСИ КАБЕЛЬНОГО ВВОДА:

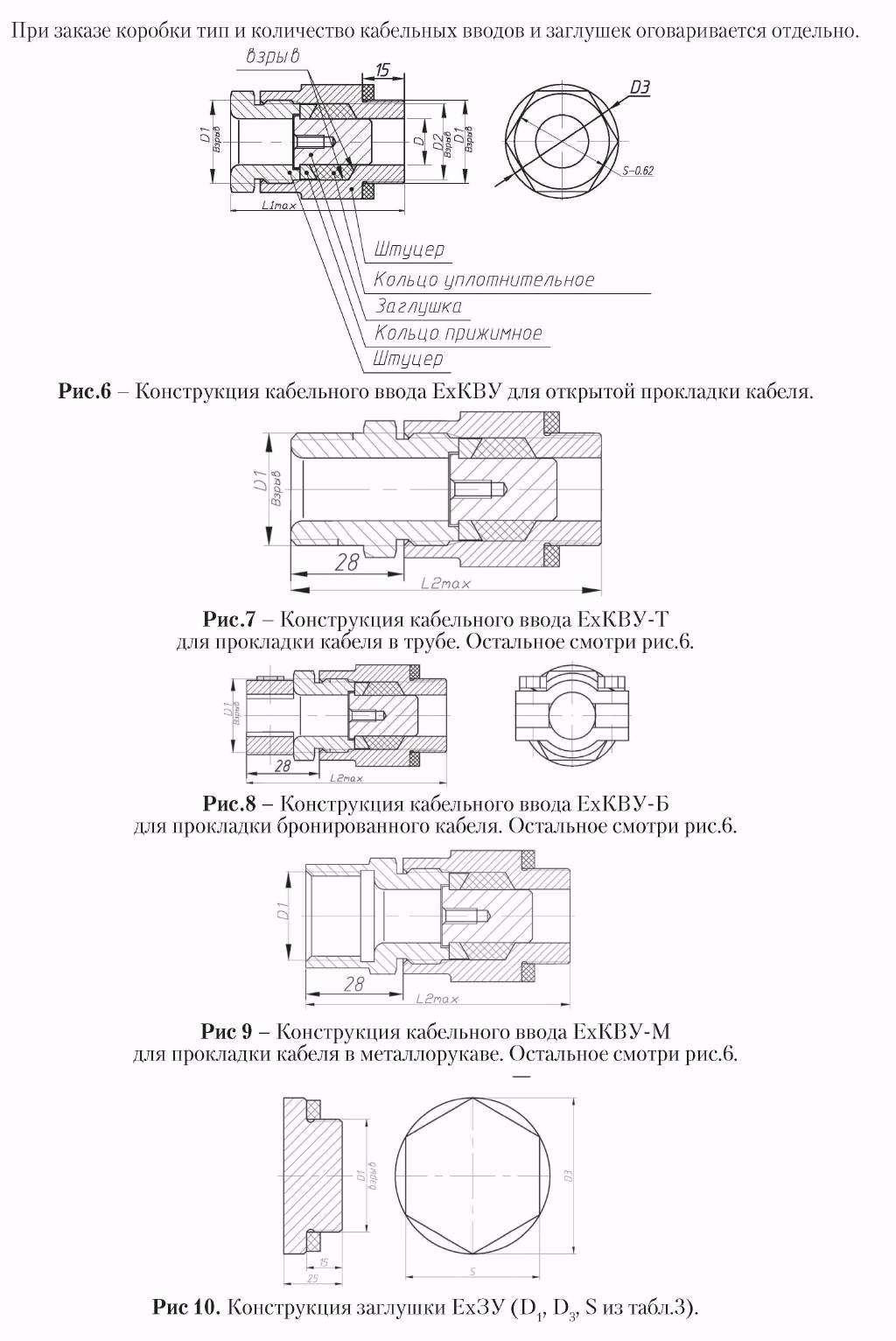

Кабельный ввод ЕхКВУ из нержавеющей стали с присоединительной резьбой G3/4 для монтажа бронированного кабеля с диаметром по наружной изоляции 8-10 мм:

Ввод кабельный ЕхКВУ-Б-Н-СЗ/4-8...Ю мм ТУ 3449-092-12150638-2002.

 ПРИМЕР ЗАПИСИ ЗАГЛУШКИ:

Заглушка ЕхЗУ из конструкционной углеродистой стали с присоединительной резьбой G3/4: Заглушка ЕхЗУ-GЗ/4-С ТУ 3449-092-12150638-2002.
