Коробки взрывозащищенные для
теплового датчика Detect-a-Fire (CША)
1ЕхdsllCТ3...T6X
 НАЗНАЧЕНИЕ
Коробка
предназначена для обеспечения взрывозащищенности
биметаллического максимально-дифференциального
теплового датчика модели 12-Х27121-000
фирмы
Kidde-Fenwal
(США), сертифицированного ВНИИПО МЧС РФ в диапазоне температур от
минус 60 до плюс 150°С
для применения в Российской
Федерации.
Коробка в комплекте с датчиком
модели 12-Х27-121-000 обеспечивает вид и
уровень взрывозащиты 1ExdsIICT3...T6X
и допускает их совместное использование во взрывоопасных зонах 1 и
2 классов по ГОСТ
Р 51330.9-99 и ГОСТ Р 51330.13-99 (свидетельство о
взрывозащищенности № 2001.С 112, выданное ЦС ВЭ ИГД).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Степень
защиты -
IP
65 по ГОСТ 14254-96. Вид и уровень взрывозащиты - 1ExdIICTS...
Т6Х, в зависимости от
температуры срабатывания датчика, по ГОСТ Р.51330.1-99, где знак
X
указывает, что коробки могут применяться только в комплекте с тепловым датчиком
Detect-a-Fire
модели 12-Х27121-000. При этом вид и уровень взрывозащиты комплекта, состоящего
из Коробки с закрепленным на ней тепловым датчиком - 1ExdsIICT6
(Т5, Т4, ТЗ)Х

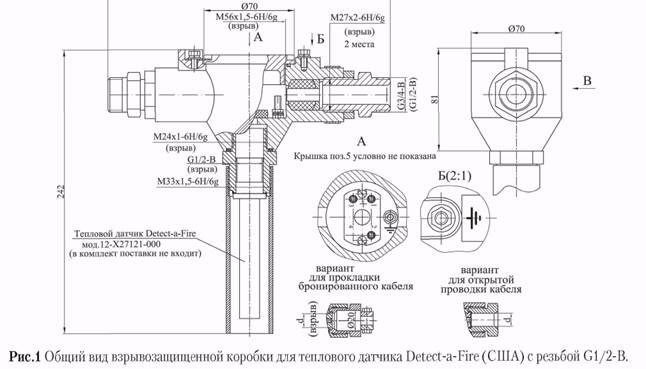

по ГОСТ Р 51330.0-99. Общий вид исполнений коробок приведен на Рис.1.
Коробки
предназначены для эксплуатации в рабочем состоянии по группе исполнения
УХЛ1.1 по ГОСТ 15150-69 в
температурном диапазоне от минус 60 до плюс 150°С в
атмосфере типа
II
по ГОСТ 15150-69. Максимальная масса коробок, кг, не
более 2,5. Коробки
комплектуются двумя штуцерами для ввода кабеля. Штуцера могут быть выполнены
следующих модификаций:
-
ШТВ-Тр
G3/4
для монтажа подводимого кабеля в водогазопроводных трубах с присоединительной
резьбой 3/4»;
-
ШТВ-Тр
G1/2
для монтажа подводимого кабеля в водогазопроводных трубах с
присо
единительной
резьбой 1/2»;
-
ШТВ-БК для монтажа
бронированным кабелем. Штуцера изготавливаются для диаметра
кабеля (по поясной изоляции) 8-10 мм, 10-12 мм и 12-14 мм.
Пример
записи обозначения при заказе:
Коробка
теплового датчика
Detect-a-Fire
взрывозащищенная со штуцерами ШТВ-Тр-G1/2
под диаметр кабеля 10-12 мм:
«Коробка теплового датчика
Detect-a-Fire
взрывозащищенная - ШТВ-Тр G1/2-10-12мм»
|
