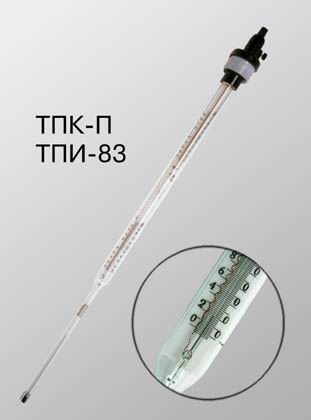

Электроконтактный термометр
для поддержания заданной температуры в инкубаторе ТПИ-83,
ТПК-П
ОПИСАHИЕ
Электроконтактный термометр для поддержания заданной температуры в
инкубаторе.
Изготавливается по ТУ.
Работают в цепях постоянного и переменного тока в безыскровом режиме.
Допускаемая электрическая нагрузка на контактах не более 1 В*А при токе
не более 0,04 А и при напряжении на контактах не более 220 В.
КОНСТРУКЦИЯ
Соединительный
контакт из платиновой проволоки впаян в капилляр термометра;
исполнительный контакт – нижний конец вольфрамовой проволоки, которая
закреплена на подвижной гайке, надетой на микровинт, может передвигаться
вверх и вниз по каналу капилляра с помощью магнита, вращающего
микровинт.
На вложенной шкальной пластине из стекла молочного цвета нанесены две
шкалы: верхняя служит для предварительной настройки термометра на
заданную температуру (по положению нижнего среза подвижной гайки на
шкале); нижняя – для корректирования настройки по положению жала
(нижнего конца вольфрамовой проволоки), отсчитанного по шкале и
показанию контрольного термометра.
