Защитные стальные оправы для монтажа технических термометров и защиты их
от механических повреждений. Изготавливаются по ТУ92-887.021-91

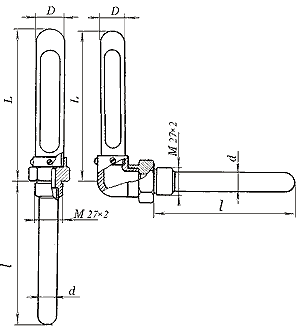

КОНСТРУКЦИЯ
Длина верхней части (чехол) L, (мм)
285
Длина нижней части (карман) l, (мм)
63
100
160
250
400
630
1000
Диаметр верхней части D, (мм)
26 х 1,5
Диаметр нижней части d, (мм)
18х2

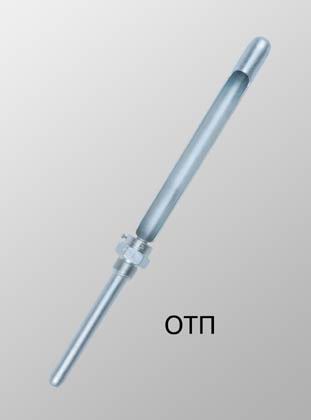

Верхняя часть оправ
(чехол) имеет окно для шкалы термометра. Нижняя часть оправ
(карман для погружаемой части термометра) сварная, состоящая из
штуцера и цельнотянутой трубки.

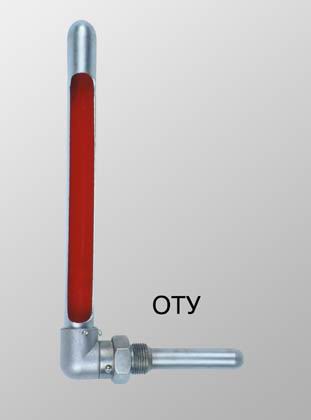

Угловые оправы имеют цельнометаллический переходник (для
изогнутой под углом 90° нижней части термометра). Детали прямых
и угловых защитных оправ взаимозаменяемые.
При температуре до +200°С оправы выдерживают условное
давление до 6.3 МПа,
При температуре от +200°С до +600°С оправы выдерживают
условное давление до 3.5 МПа.
Таблица соответствия размеров оправ и технических термометров
