Термоманометры ТМТБ, ТМТБ-3, ТМТБ-4

Термоманометры ТМТБ, ТМТБ-3, ТМТБ-4Стандартное исполнение, радиальное и тыльное присоединение

Тип Диаметр корпуса Класс точности Пределы измерений
давления, бар / температуры, °С
ТМТБ-3 80 2,5 0 … 4; 6; 10; 16; 25 / 0 … 120; 150
ТМТБ-4 100

Область применения
Комбинированные приборы для измерения давления и температуры в системах отопления, водоснабжения, бойлерах, паровых котлах и т.д.

Диаметр
80 и 100 мм

Класс точности
2,5

Диапазон температур
0~120 °C, 0~150 °C

Диапазон давлений
0~0,25; 0,4; 0,6; 1; 1,6; 2,5 МРа

Рабочая температура
Окружающая среда:  -50…+60 0C.

Измерительный элемент, стрелочный механизм, штуцер
Медный сплав

Корпус
Сталь черного цвета

Кольцо
CrNi-сталь

Циферблат
Алюминий, белый, шкала черного цвета

Стрелка
Алюминий, черного цвета

Стекло
Инструментальное стекло

Присоединение
G1/2” (На запорном клапане)

Опции
  • Специальные шкалы (двойные и т.д.)
  • Различная длина погружного штока

Принцип действия
  • Температура: Биметаллическая пружина
  • Давление: Пружина Бурдона

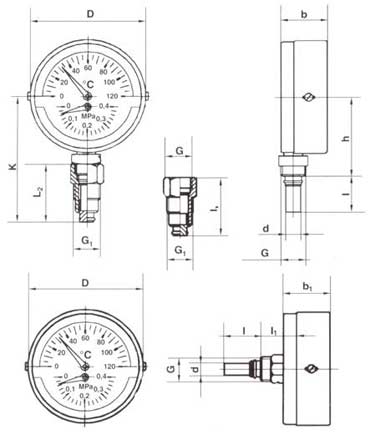

Номинальный размер

D

d

b

b1

G1

l2

SW

G

80

80

8

38

32

G ½”

46; 67

22

M18x1

100

99

8

38

37

G ½”

67

22

M18x1



Вы можете заказать приборы типа ТМТБ, используя следующую карту заказа:

ТМТБ –

Х

1

Х.

Х

(Х)

(Х)

G1/2.

2,5

Пример: ТМТБ-31Р.3(0-120oC)(0-1,6МРа)G1/2.2,5



1



2

3

4

5







1

Диаметр корпуса: «3»–80 мм; «4»–100 мм.

2

Расположение штуцера: «Р» – радиальный; «Т» – тыльный осевой.

3



Длина погружной части: «1» – 46 мм; «2» – 60 мм; «3» – 100 мм.

4

Пределы измерений (температура)

5

Пределы измерений (давление)
