Манометры с трубчатой пружиной
Бурдона ТМ, ТВ, ТМВ серия 20
 Готовые
к гидрозаполнению, радиальное и тыльное присоединение
| Тип |
Диаметр корпуса |
Класс точности |
Пределы измерений давления
кгс/см² или бар |
| ТВ-320 |
63 |
1,5 |
−1 … 0 |
| ТМВ-320 |
−1 … 1,5; 3; 5; 9; 15; 24 |
| ТМ-320 |
0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60 |
| 0 … 100; 160; 250; 400; 600; 1000 |
| ТВ-520 |
100 |
1,0 |
−1 … 0 |
| ТМВ-520 |
−1 … 1,5; 3; 5; 9; 15; 24 |
| ТМ-520 |
0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60 |
| 0 … 100; 160; 250; 400; 600; 1000 |
| ТВ-620 |
150 |
1,0 |
−1 … 0 |
| ТМВ-620 |
−1 … 1,5; 3; 5; 9; 15; 24 |
| ТМ-620 |
0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60 |
| 0 … 100; 160; 250; 400; 600; 1000 |
| Область применения |
| Для измерений в условиях вибрации и
пульсации давления жидких и газообразных, не вязких и не
кристаллизирующихся измеряемых сред с температурой до 150 °C, не
агрессивных к медным сплавам. Гидрозаполненный манометр – для измерения
давления с высокими динамическими нагрузками или вибрациями. |
|
| |
|
| Диаметр |
| 40, 50, 63, 100, 150 мм |
|
| |
|
| Класс точности |
| 1,0; 1,5 и 1,6 |
|
| |
|
| Предел измерений |
| -1 ... 1000 bar, или другие
эквивалентные единицы |
|
| |
|
| Рабочие диапазоны |
- Постоянная нагрузка: 3/4 шкалы.
- Переменная нагрузка: 2/3 шкалы.
- Кратковременная нагрузка: 130 % шкалы.
|
|
| |
|
| Рабочая температура |
Окружающая среда:
-20…+60 0C. (глицерин)
-40…+60 0C. (силикон)
-50…+60 0C. (без заполнения |
|
| |
|
| Измерительный элемент, стрелочный
механизм |
| Медный сплав |
|
| |
|
| Корпус |
| IP 54, CrNi-сталь с отверстием для
заполнения |
|
| |
|
| Кольцо |
CrNi-сталь, завальцованное для Д=40,
50, 63 мм
байонетное кольцо для Д=63, 100, 150 мм |
|
| |
|
| Циферблат |
| Алюминий, белый, шкала черного цвета |
|
| |
|
| Стрелка |
| Алюминий, черного цвета |
|
| |
|
| Стекло |
| Инструментальное стекло |
|
| |
|
| Присоединение |
40 мм: G1/8”, М10х1
50, 63 мм: G1/4”, М12х1.5
100, 150 мм: G1/2”, М20х1.5 |
|
| |
|
| Опции |
- Другие присоединительные резьбы
- Специальные шкалы (двойные и т.д.)
- Передний и задний фланцы
- Гидрозаполнение
|

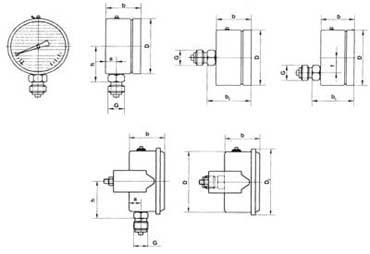

| Номинальный размер |
D |
a |
b |
h |
SW |
G |
b2 |
|
40 |
43 |
9,5 |
28 |
36 |
12 |
G 1/8 или М10х1 |
35 |
|
50 |
53 |
9,5 |
28 |
37 |
14 |
G 1/4 или М12х1.5 |
36 |
|
63 |
68 |
9,5 |
30,5 |
40 |
14 |
G 1/4 или М12х1.5 |
38 |
|
100 |
106 |
14 |
39 |
63 |
22 |
G 1/2 или М20х1.5 |
54 |
|
150 |
161 |
22 |
51 |
100 |
22 |
G 1/2 или М20х1.5 |
- |
|
Вы можете заказать приборы типа ТМ
(ТВ; ТМВ) серии 20,
используя следующую карту заказа: |
|
Х– |
Х |
2 |
0 |
Х. |
Х |
Х. |
(Х) |
Х |
150С |
Х |
Пример:
TM-520P.10.(0–0,6Mpa)G1/2.150C.1,5 |
|
1 |
2 |
|
|
3 |
4 |
5 |
6 |
7 |
|
8 |
|
|
1 |
– |
Тип: «ТМ» – манометр; «ТВ» –
вакуумметр; «ТМВ» – мановакуумметр. |
|
2 |
– |
Диаметр корпуса: «1»–40 мм;
«2»–50 мм; «3»–63 мм; «5»–100 мм; «6»–150 мм;
«7»–160 мм; «9»– по согласованию. |
|
3 |
– |
Расположение штуцера: «Р» –
радиальный; «Т» – тыльный осевой; «ТЭ» – тыльный эксцентрический; «ТКТ»
– осевой с задним фланцем; «РКТ» – радиальный с задним фланцем; «ТКП» –
осевой с передним фланцем; «РКП» – радиальный с передним фланцем; «ТС» –
осевой со скобой; «РС» – радиальный со скобой. |
|
4 |
– |
Гидрозаполнение: «0» – нет;
«1» – силикон; «2» – глицерин. |
|
5 |
– |
Электроконтактная приставка:
«0» –нет; «1» – ЕМ-1; «2» – ЕМ-2; «3» – ЕМ-3;
«5» – ЕМ-5; «7» – ЕМ-7; «9» – ЕМ-9. |
|
6 |
– |
Пределы измерений |
|
7 |
– |
Резьба присоединения: «G1/8»;
«G1/4»; «G1/2»; «М10х1»; «М12х1.5»; «М20х1.5»; |
|
8 |
– |
Класс точности: «1.0»; «1.5»;
«1.6». |
|
Заказать ТМ-320, ТМ-520, ТМ-620 Манометры с трубчатой пружиной Бурдона
|
| |
