Манометры с трубчатой пружиной Бурдона ТМ, ТВ, ТМВ серия 10

Манометры с трубчатой пружиной Бурдона ТМ, ТВ, ТМВ серия 10Стандартное исполнение, радиальное и тыльное присоединение

ТИП

Диаметр корпуса

Класс точности

Пределы измерений давления
кгс/см² или бар

ТВ-110 40 2,5 −1 … 0
ТМ-110 0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60
0 … 100; 160; 250; 400; 600
ТМ-210 50 2,5 0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60
0 … 100; 160; 250; 400; 600
ТВ-310 63 2,5 −1 … 0
ТМВ-310 −1 … 1,5; 3; 5; 9; 15; 24
ТМ-310 0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60
0 … 100; 160; 250; 400; 600; 1000
ТВ-510 100 1,5 −1 … 0
ТМВ-510 −1 … 1,5; 3; 5; 9; 15; 24
ТМ-510 0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60
0 … 100; 160; 250; 400; 600; 1000
ТВ-610 150 1,5 −1 … 0
ТМВ-610 −1 … 1,5; 3; 5; 9; 15; 24
ТМ-610 0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60
0 … 100; 160; 250; 400; 600; 1000
ТМ-810 250 1,5 0 … 1; 2,5; 4; 6; 10; 16; 25; 40; 60


Область применения

Для жидких и газообразных, не вязких и не кристаллизирующихся измеряемых сред, с температурой до 150°C, не агрессивных к медным сплавам.



Диаметр

40, 50, 63, 100, 150, 160, 250 мм



Класс точности

1,0;1,5; 1,6 и 2,5



Предел измерений

-0,1 … 100 MPa, или другие эквивалентные единицы



Рабочие диапазоны

  • Постоянная нагрузка: 3/4 шкалы.

  • Переменная нагрузка: 2/3 шкалы.

  • Кратковременная нагрузка: 100 % шкалы.



Рабочая температура

  • Окружающая среда:  -50…+60 0C.



Измерительный элемент, стрелочный механизм

Медный сплав



Корпус и кольцо

Сталь черного цвета



Циферблат

Алюминий, белый, шкала черного цвета



Стрелка

Алюминий, черного цвета



Стекло

  • Инструментальное стекло для Д=63, 100, 150, 160, 250 мм

  • Акриловое стекло для Д=40, 50 мм



Присоединение

40 мм:                          G1/8”, М10х1
50, 63 мм:                     G1/4”, М12х1.5
100, 150, 160, 250 мм:   G1/2”, М20х1.5



Опции

  • Другие присоединительные резьбы

  • Специальные шкалы (двойные и т.д.)

  • Передний и задний фланцы

  • Температура среды 150 ° C

  • Для сварочных работ

  • Электрические контакты

  • Исполнение для аммиака и фреонов

  • Пластиковый корпус

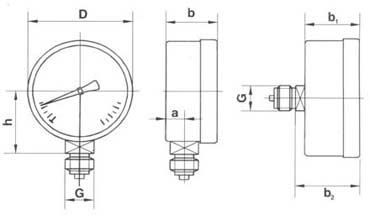

D a b (b1) h SW G b2
40 8,6 26 31 14 G 1/8 или М10х1 29
50 9,5 28 33 14 G 1/4 или М12х1.5 34
63 11 29 35 14 G 1/4 или М12х1.5 35
100 14 36,5 59 22 G 1/2 или М20х1.5 50
150 15 45 86 22 G 1/2 или М20х1.5 -
250 15 50 141 22 G 1/2 или М20х1.5 -

Вы можете заказать приборы типа ТМ (ТВ; ТМВ) серии 10,
используя следующую карту заказа:

Х Х 1 0 Х. 0 Х. (Х) Х X Х Пример: TM-510P.00.(0–0,6Mpa)G1/2.150C.1,5
1 2     3   4 5 6 7 8

1

Тип: «ТМ» – манометр; «ТВ» – вакуумметр; «ТМВ» – мановакуумметр.

2

Диаметр корпуса: «1»–40 мм; «2»–50 мм; «3»–63 мм; «5»–100 мм; «6»–150 мм;
«7»–160 мм; «8»–250 мм; «9»– по согласованию.

3

Расположение штуцера: «Р» – радиальный; «Т» – тыльный осевой; «ТЭ» – тыльный эксцентрический; «ТКТ» – осевой с задним фланцем; «РКТ» – радиальный с задним фланцем; «ТКП» – осевой с передним фланцем; «РКП» – радиальный с передним фланцем; «ТС» – осевой со скобой; «РС» – радиальный со скобой.

4

Электроконтактная приставка: «0» –нет; «1» – ЕМ-1; «2» – ЕМ-2; «3» – ЕМ-3;
«5» – ЕМ-5; «7» – ЕМ-7; «9» – ЕМ-9.

5

Пределы измерений

6

Резьба присоединения: «G1/8»; «G1/4»; «G1/2»; «М10х1»; «М12х1.5»; «М20х1.5»;

7

Температура среды: «60С»; «150С».

8

Класс точности: «1.0»; «1.5»; «1.6»; «2.5».


Заказать ТВ-110, ТВ-310, ТВ-510... Манометры с трубчатой пружиной Бурдона
