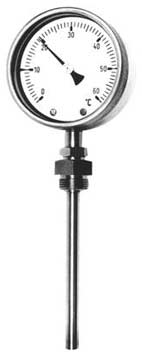

Газонаполненный манометрический
термометр ТГМ
  Стандартное
исполнение
| Область применения |
| Индустриальный термометр для
универсального использования |
|
| |
|
| Диаметр |
| 80, 100, 150 мм |
|
| |
|
| Класс точности |
| 1,5 (EN 837-3/6) |
|
| |
|
| Диапазон температур |
| -50 … 600 °C |
|
| |
|
| Манометрический наполнитель |
| Расширяющийся инертный газ,
нетоксичный |
|
| |
|
| Длина капилляра |
| 1 ... 25 м |
|
| |
|
| Длина погружной части |
| 30 ... 1000 мм |
|
| |
|
| Измерительный механизм |
- Медный сплав
- Нержавеющая сталь (опция)
|
|
| |
|
| Корпус |
- Cталь
- Нержавеющая сталь (опция)
|
|
| |
|
| Кольцо |
- Хромированная сталь
- Нержавеющая сталь
|
|
| |
|
| Циферблат |
| Алюминий, белый, шкала черного цвета |
|
| |
|
| Стрелка |
| Алюминий, черного цвета |
|
| |
|
| Стекло |
| Инструментальное стекло |
|
| |
|
| Защита |
| IP 50, IP 54 |
|
| |
|
| Присоединение |
- Прямой монтаж G1/2”
- Гильза из нержавеющей стали (опция)
|
| |
|
| Опции |
- Различные присоединительные резьбы
- Специальные шкалы (двойные и т.д.)
- Тыльное присоединение
- Передний и задний фланцы
- Электрические контакты
- Гидрозаполнение
- Регулировка «0»
- Исполнение для дизельных морских двигателей
|
|
Вы можете заказать приборы типа
ТГМ, используя следующую карту заказа: |
|
ТГМ – |
Х |
Х |
Х. |
Х |
Х |
(Х) |
Х. |
Х. |
Х. |
1,5 |
Пример: ТГМ-31.Р00.(0-160оС).
400.2,5.G1/2.1,5 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
1 |
– |
Диаметр корпуса: «1»–80 мм;
«2»–100 мм; «3»–150 мм. |
|
2 |
– |
Материал корпуса: «1» – сталь;
«2» – нержавеющая сталь. |
|
3 |
– |
Тип присоединения: «Р» –
радиальное; «Т» – тыльное эксцентрическое; «РЗ» – радиальное, изогнутое
под 90 оС; «К» – капиллярное с кронштейном; «КТ» –
капиллярное с задним фланцем; «КП» – капиллярное с передним фланцем.
|
|
4 |
– |
Гидрозаполнение: «0» – нет;
«1» – силикон; «2» – глицерин. |
|
5 |
– |
Электроконтактная приставка:
«0» –нет; «1» – ЕМ-1; «2» – ЕМ-2; «3» – ЕМ-3;
«5» – ЕМ-5; «7» – ЕМ-7; «9» – ЕМ-9. |
|
6 |
– |
Пределы измерений |
|
7 |
– |
Длина погружной части |
|
8 |
– |
Длина капилляра |
|
9 |
– |
Резьба присоединения |
|
