Манометры, мановакуумметры корабельные МКр-60, МКр-60К, МВКр-60
 Предназначены для измерения
избыточного и вакуумметрического давления морской воды, кислорода, неагрессивных
жидкостей и газов. Работоспособны в условиях механических воздействий, дождя,
пыли.
Типы
МКр-60, МКр-60К – манометры
МВКр-60 – мановакуумметры
Основные
технические характеристики
|
1. Верхние значения
диапазона показаний
избыточного давления
МКр-60, МКр-60К, кгс/см2
МВКр-60, кгс/см2 |
1,6; 2,5; 4; 6; 10; 16; 25; 40;
60; 100; 160; 250;
1,5; 3; 5; 9
|
|
2. Верхние значения
диапазона показаний
вакуумметрического давления МВКр-60, кгс/см2 |
1
|
|
3. Классы точности |
2,5; 4 |
|
4. Температура
окружающей среды, °С |
–50...+65 |
|
5. Относительная
влажность при температуре
50°С, %, не более |
100 |
|
6. Виброустойчивость
при воздействии вибрации
и вибропрочность после воздействия вибрации
в диапазоне частот, Гц
с ускорением, g, не более |
5...60
1,5
|
|
7. Исполнение |
водозащищенное |
|
8. Присоединительная
резьба |
М12х1,5 |
|
9. Диаметр корпуса,
мм |
60 |
|
10. Масса, кг, не
более |
0,25 |
|
11. Изготавливаются
по |
ТУ 25-02.1137-75 |
|
12. Код ОКП |
42 1213 |
Оформление заказа
|
При заказе
необходимо указать:
- Наименование и условное
обозначение прибора
- Верхнее значение диапазона
показаний
- Наличие красной отметки на шкале
- Измеряемую среду (только для
кислорода - обозначение К)
- Единицу измерения - кгс/см2,
МПа, кПа
- Класс точности
- Номер ТУ
|
Пример заказа:
Манометр для измерения давления кислорода с верхним значением
диапазона показаний 25 кгс/см2, класса точности 2,5:
“Манометр МКр-60К-25 кгс/см2–2,5
ТУ 25-02.1137-75”. |

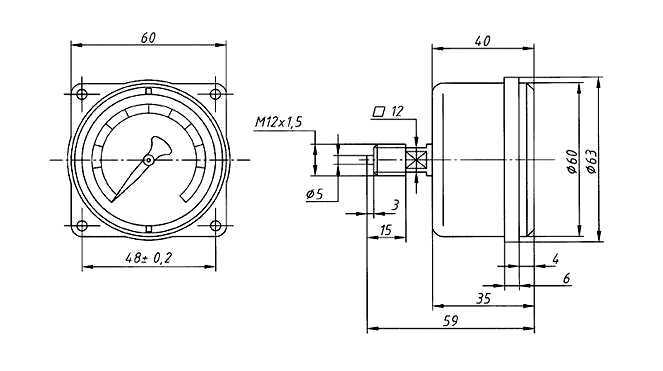

Габаритные и присоединительные размеры
|
