Многопредельные
измерители-регуляторы АДР, АДН
  Основное
отличие данного измерителя-регулятора от ближайших аналогов в том, что они
представляют собой законченный прибор, в котором объединены: первичный датчик
давления (разрежения), микропроцессорный узел обработки и два индикатора
(цифровой и барографический).
Измерители-регуляторы разрежения
предназначены для:
-
измерения и регулирования разрежения
по ПИ-закону, например, в топке котла или за котлом;
-
дистанционного управления уровнем
разрежения;
-
стабилизации разрежения (поддержания
уровня между двумя уставками)
Измерители-регуляторы давления предназначены для:
-
измерения и регулирования давления по
ПИД-закону, например, перед котлом или горелкой;
-
дистанционного управления уровнем
давления;
Входы:
-
Давление газа (воздуха);
-
Ток 4..20 мА (2 шт.)
Выходы:
Технические характеристики регуляторов:
| Изделие |
Назначение |
Диапазон (кПа)
|
Погрешность (%) |
| 1 |
2 |
3 |
| АДР-0,25.3 |
Регулятор разрежения и давления |
-0.125…+0.125 |
-0.25…+0.25 |
- |
1 / 2.5 |
| АДР-0,5.3 |
Регулятор разрежения |
-0.25...0 |
-0.5...0 |
- |
2.5 |
| АДР-10.3 |
Регулятор разрежения |
-2.5…0 |
-5…0 |
-10…0 |
2.5 |
| АДН-10.3 |
Регулятор давления |
0...2.5 |
0...5 |
0...10 |
2.5 |
| АДН-50.3 |
Регулятор давления |
0...25 |
0...50 |
- |
2.5 |
| АДН-100.3 |
Регулятор давления |
0...50 |
0...100 |
- |
2.5 |
| АДН-2.3 |
Регулятор давления |
0...1 |
0...2 |
- |
2.5 |
| АДР-2.3 |
Регулятор разрежения |
-1...0 |
-2...0 |
- |
2.5 |
Краткие характеристики приборов:
| Цифровая индикация |
есть |
| Барографическая (светодиодная) шкала |
есть |
| Цифровая фильтрация сигнала |
есть |
| Количество аварийных уставок |
2 |
| Максимально допустимая перегрузка, % |
не менее 200 |
| Электрическое питание, В |
24-27 |
| Токовый выход, 4-20 мА |
есть |
| Потребляемый ток, мА, не более |
55 |

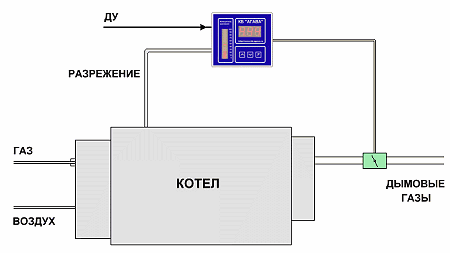

Схема регулятора разрежения в топке котла

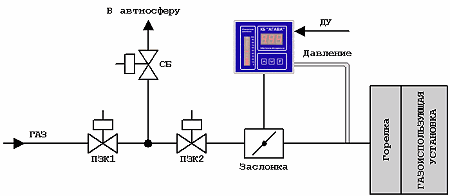

Схема регулятора давления перед горелкой
|
