Динамический корректор содержания кислорода АДО

Динамический корректор содержания кислорода АДО предназначен для оптимизации содержания уровня кислорода в дымовых газах котла.

Функционально устройство располагается в обратной связи контура автоматического регулирования давления воздуха. Прибор корректирует уровень сигнала давления воздуха в соответствии с кривой соотношения «давление воздуха / содержание кислорода». Скорректированный токовый сигнал поступает на вход регулятора.

Если в качестве исполнительного механизма используется электрифицированная заслонка, то, с точки зрения теории автоматического регулирования, сам регулятор представляет собой последовательно соединенные интегратор и усилитель мощности.

Технические характеристики

Входы:

• Аналоговый входной сигнал, пропорциональный измеренному давлению воздуха перед горелкой – ток 4-20мА.

• Аналоговый входной сигнал, пропорциональный измеренному содержанию кислорода в отходящих газах – ток 4-20мА.

Выходы:

• Аналоговый выходной сигнал, пропорциональный скорректированному с учетом содержания кислорода давлению воздуха – ток 4-20мА.


• Два дискретных выхода типа «открытый коллектор».

Диапазоны и индикация:

• Диапазоны величин давления воздуха:
  Первый - 0-2,5кПа;
  Второй - свободно программируемый диапазон с границами от 0 до 9,99 кПа.

• Диапазон измерения содержания кислорода от 0 до 100%.

• Постоянно отображается входной сигнал давления воздуха. Есть возможность оперативного просмотра скорректированного сигнала давления воздуха; входного сигнала содержания кислорода; текущего задания содержания кислорода, вычисленного по таблице.

• Сигнализация о достижения предела корректировки снизу или сверху путем выдачи сигнала на соответствующие дискретные выходы.

Режимы работы прибора

• режим коррекции текущего значения выходного параметра;

• режим настройки.

Основные характеристики:

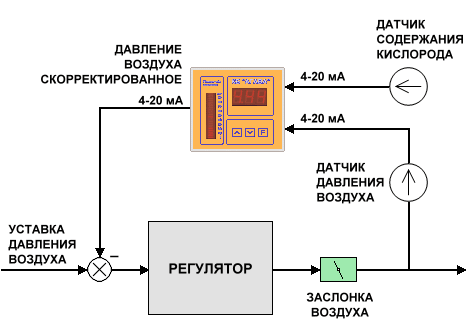

Функциональная схема:
