Динамический корректор АДК

• измерения и индикации промышленных сигналов 4-20 мА;

• функционального динамического преобразования входного сигнала 4-20мА;

• формирования выходного сигнала постоянного тока 4-20мА;
• для реализации трехимпульсной схемы регулирования давления пара в барабане котла.

Входы:

• Аналоговый входной сигнал (основной) - ток 4-20мА.

• Аналоговый входной сигнал (корректирующий) - ток 4-20мА.

Выходы:

• Количество дискретных выходов - 2.

  • тип выходного ключа - транзистор с открытым коллектором, в цепь которого установлен токоограничивающий резистор сопротивлением 51 Ом;

  • коммутируемое напряжение - постоянное не более 24В;

  • коммутируемый ток не более 35мА;

• Аналоговый выходной сигнал - ток 4-20мА

Краткие характеристики:

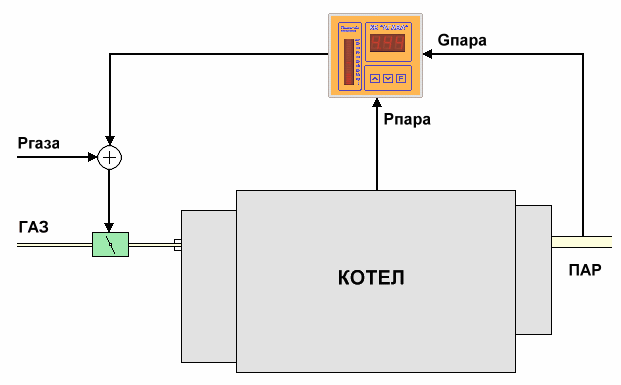

Пример использования АДК для динамической коррекции давления пара в барабане котла

Рпара - давление пара;
Gпара - расход пара;
Ргаза - давление газа.
