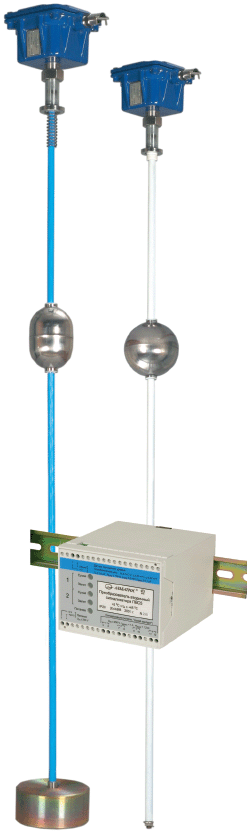

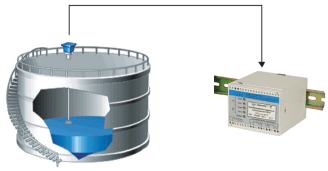

Сигнализатор уровня ультразвуковой СУР-6

Сигнализатор уровня ультразвуковой СУР-61 Назначение

Сигнализатор уровня ультразвуковой СУР–6 (далее «прибор») предназначен для сигнализации уровня (уровня раздела сред) различных жидкостей в двух точках технологических емкостей и управления производственными агрегатами и установками на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно согласно ГОСТ Р 51330.0.

Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.

Датчики положения уровня, входящие в состав прибора, имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурной группы T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.

2 Контролируемая среда

Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, обладающие высокой плотностью и вязкостью. Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой – нержавеющая сталь 12Х18Н10Т, фторопласт–4.

3 Состав прибора

– датчик положения уровня ДПУ6 (жесткий чувствительный элемент) или ДПУ6М (гибкий чувствительный элемент);
– вторичный преобразователь ПВС5.

Датчик ДПУ6 (ДПУ6М) подключается к вторичному преобразователю ПВС5 с помощью двухпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.7.7 настоящего раздела.

Датчики комплектуются поплавками типа II или IV (уровень), III или V (уровень раздела). Характеристики поплавков см. в разделе II.9 настоящего каталога.

4 Технические данные прибора

4.1 Основные технические характеристики прибора и условия эксплуатации датчиков и вторичного преобразователя даны в таблице I.4.1.

Таблица I.4.1

Наименование параметра

ДПУ6

ДПУ6М

ПВС5

1.

Длина чувствительного элемента от 1,5 до 4 м от 1,5 до 16 м

2.

Температура контролируемой среды от минус 45
до + 65 °C (по специальному заказу до + 120 °C)
от минус 45
до + 65 °C (по специальному заказу до + 100 °C)

3.

Давление контролируемой среды  до 2,0 МПа  до 0,15 МПа

–

4.

Плотность контролируемой среды  от 600
до 1500 кг/м
3
от 600
до 1500 кг/м
3

5.

Маркировка взрывозащиты  1ExibIIBT5 X 1ExibIIBT5 X [Exib]IIB

6.

Степень защиты  IP68 по ГОСТ 14254 IP68 по ГОСТ 14254  IP50 по ГОСТ 14254

7.

Климатическое исполнение  ОМ1,5 по
ГОСТ 15150
ОМ1,5 по
ГОСТ 15150
УХЛ4 по
ГОСТ 15150

8.

Температура внешней среды  от минус 45
до +75 °С
от минус 45
до +75 °С
от + 5
до + 45 °С

9.

Пределы изменения атмосферного давления  от 84
до 106,7 кПа
от 84
до 106,7 кПа
от 84
до 106,7 кПа

10.

Тип атмосферы  III, IV (морская и приморско-промышленная) III, IV (морская и приморско-промышленная) II (промышленная)

11.

Срок службы  не менее 10 лет  не менее 8 лет  не менее 10 лет

12.

Масса не более 2,8 кг  не более 9,5 кг  не более 0,45 кг

13.

Габаритные размеры  не превышают
145х215х (130+L*) мм
не превышают
145х215х (130+L*) мм
не превышают
100х77,5х 109,5 мм

* «L» – длина чувствительного элемента датчика

4.2 Вязкость не ограничивается при отсутствии застывания контролируемой среды и отсутствии отложений на элементах конструкции датчика, препятствующих перемещению поплавка.

4.3 Верхний неизмеряемый уровень не более 0,24 м. Конкретное значение определяется геометрическими размерами поплавка.

4.4 Нижний неизмеряемый уровень не более (0,05 + HПОГР), м, при комплектации датчиком ДПУ6, при комплектации датчиком ДПУ6М – не более (0,1 + HПОГР), м, где HПОГР – глубина погружения поплавка, м.

4.5 Дискретность задания уровней срабатывания прибора SС, м, в зависимости от длины чувствительного элемента датчика L, м, составляет SС=L/32. Срабатывание прибора происходит с гистерезисом от 0,01 до 0,04 м.

4.6 Пределы допускаемой абсолютной основной погрешности контроля уровня не более ± 0,5 SС, м.

4.7 Электрические параметры и характеристики.

4.7.1 Питание прибора осуществляется от внешнего источника питания напряжением
+ 24 В ± 10 %.

4.7.2 Ток потребления прибора не более 100 мА.

4.7.3 По степени защиты от поражения электрическим током прибор относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.

4.7.4 Электрическая изоляция при температуре окружающего воздуха от +15 до +35 °С и относительной влажности от 30 до 80 % выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – не менее 1500 В, 50 Гц (эффективное значение);
– между выходными цепями и цепями питания – не менее 250 В, 50 Гц (эффективное значение).

4.7.5 Электрическое сопротивление изоляции в нормальных условиях между искробезопасными цепями и искроопасными цепями – не менее 20 МОм.

4.7.6 Электрическое сопротивление изоляции в нормальных условиях между выходными цепями и цепями питания – не менее 20 МОм.

4.7.7 Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между датчиком и ПВС5 не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ ≤ 200 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.

4.7.8 Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.

4.7.9 Время установления рабочего режима не более 15 с.

4.7.10 Прибор предназначен для непрерывной работы.

4.7.11 Предельные параметры ключей прибора на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1,2 Ом.
Начальные состояния ключей задаются потребителем.

5 Принцип работы прибора

5.1 Контроль положения уровня продукта основан на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней.

5.2 Измерение времени, прошедшего с момента формирования импульса тока до момента приема сигнала от пьезодатчика, позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости, и сравнить его с двумя программируемыми уставками срабатывания прибора.

5.3 Значения уставок выбираются пользователем на плате датчика с помощью линейки переключателей.

6 Установка прибора

6.1 Установка датчика на объекте

6.1.1 Установка датчика на резервуаре осуществляется сверху на имеющемся или специально образованном посадочном месте. Максимальное отклонение оси датчика от вертикали ± 5 ° для датчика с жестким чувствительным элементом и не более ± 15 ° для датчика с гибким чувствительным элементом.

6.1.2 Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.

6.1.3 Рекомендуется устанавливать датчик на втулку, входящую в комплект поставки датчика. Допускается использование других вариантов установки датчика по согласованию с предприятием–изготовителем.

6.2 Установка ПВС5

6.2.1 ПВС5 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы.

6.2.2 В месте установки ПВС5 необходимо наличие внешнего источника питания + 24 В ± 10 %.

6.2.3 Установка ПВС5 производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

7 Структура условного обозначения датчика

8 Пример записи при заказе

«Сигнализатор уровня ультразвуковой СУР–6 ТУ 4214–012–29421521–03:
– преобразователь вторичный сигнализатора ПВС5 – 1 шт.;
– датчик положения уровня ДПУ6–2,0–2,0–ОМ1,5**, поплавок типа II, плотность среды 600 кг/м3 – 1 шт.».

Образец бланказаказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу CD-диске.

9 Комплектность поставки

В комплект поставки входят:

– руководство по эксплуатации УНКР.407713.016 РЭ                          – 1 шт.;
– паспорт УНКР.407713.016 ПС                                                             – 1 шт.;
– комплект датчика                                                                                – 1 шт.:
   – датчик положения уровня ДПУ6 (ДПУ6М) УНКР.407533.063 (064) – 1 шт.;
   – паспорт УНКР.407533.063 (064) ПС                                                 – 1 шт.;
   – втулка УНКР.302639.001                                                                   – 1 шт.;
   – заглушка УНКР.711100.001                                                               – 1 шт.;
   – прокладка УНКР.754176.002                                                             – 1 шт.;
   – ящик ВМПК.321312.003/007 (002)                                                     – 1 шт.;
– комплект ПВС5:                                                                                     – 1 шт.:
   – преобразователь вторичный сигнализатора
      ПВС5 УНКР.468157.068                                                                      – 1 шт.;
   – паспорт УНКР.468157.068 ПС                                                            – 1 шт.;
   – тара транспортная УНКР.321312.071                                                – 1 шт.

Примечания

1 Документ УНКР.407713.016 РЭ поставляется в количестве одного экземпляра на партию до пяти штук или на каждые пять штук в партии.

2 Типоразмер ящика для датчика положения уровня ДПУ6 выбирается в зависимости от длины чувствительного элемента датчика.

3 Допускается при групповой поставке упаковывать в один ящик до четырех датчиков.

10 Габаритные размеры

Габаритные размеры датчиков ДПУ6, ДПУ6М и вторичного преобразователя ПВС5 даны на рисунках I.4.1, I.4.2, I.4.3 соответственно.

11 Дополнительная информация

11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.407713.016 РЭ.

11.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

11.3 Схема соединения блоков прибора и внешних устройств представлена на рисунке I.4.4.

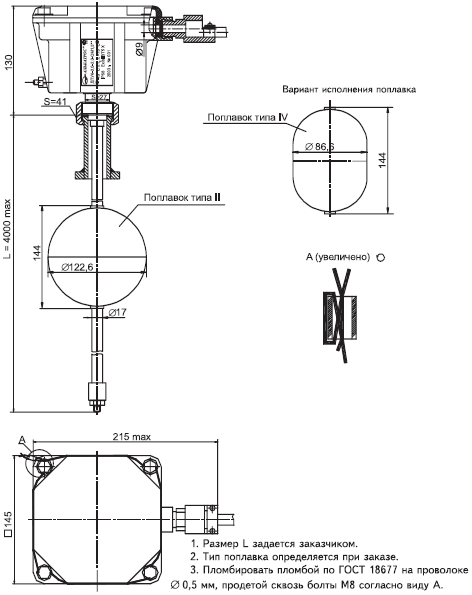

Рисунок I.4.1 Габаритные размеры датчика ДПУ6

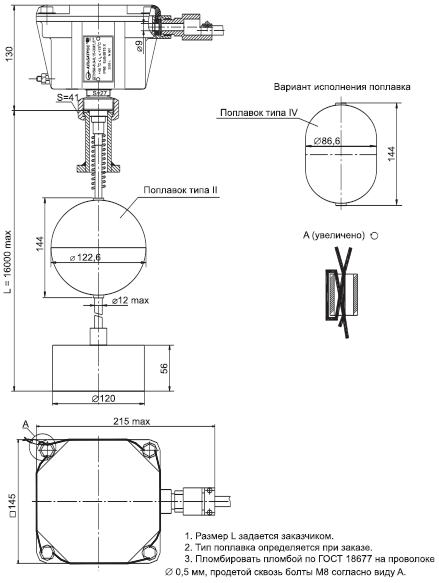

Рисунок I.4.2 Габаритные размеры датчика ДПУ6М

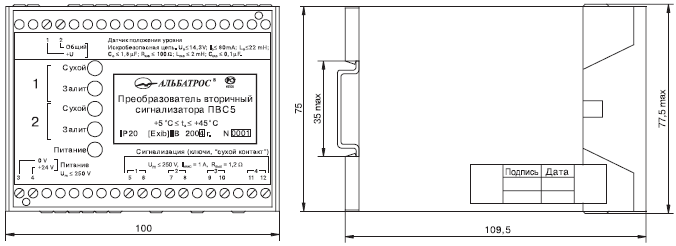

Рисунок I.4.3 Габаритные размеры вторичного преобразователя ПВС5



Рисунок I.4.4 Схема соединения блоков прибора и внешних устройств
