Сигнализатор
уровня ультразвуковой СУР-3
 1
Назначение

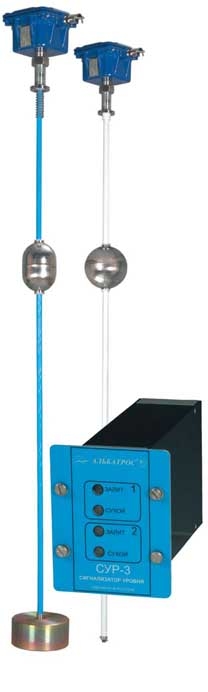

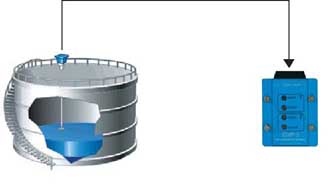

Сигнализатор уровня ультразвуковой СУР–3
(далее «прибор») предназначен для сигнализации уровня (уровня раздела сред)
различных жидкостей в двух точках технологических емкостей и управления
технологическими агрегатами и установками на объектах в зонах класса 1 и класса
2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с
воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно
согласно ГОСТ Р 51330.0.
Применяется в системах автоматизации
производственных объектов нефтегазовой, нефтехимической, химической,
энергетической, металлургической, пищевой и других отраслей промышленности в
аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.
Датчики положения уровня, входящие в
состав прибора, имеют взрывозащищенное исполнение, соответствуют требованиям
ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная
электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных
смесей категории IIВ по ГОСТ Р 51330.11, температурной группы T5 по ГОСТ Р
51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.
2 Контролируемая среда
Нефть, нефтепродукты, растворители,
сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том
числе сильнопенящиеся, обладающие высокой плотностью и вязкостью. Стойкость к
агрессивным средам определяется материалами, контактирующими с агрессивной
средой – нержавеющая сталь 12Х18Н10Т, фторопласт–4.
3 Состав прибора
– датчик положения уровня ДПУЗ (жесткий
чувствительный элемент) или ДПУЗМ (гибкий чувствительный элемент);
– вторичный преобразователь ПВС2М.
Датчик ДПУЗ (ДПУЗМ) подключается к
вторичному преобразователю ПВС2М с помощью четырехпроводного экранированного
кабеля. Характеристики кабеля см. в п. 4.7.8 настоящего раздела.
Датчики комплектуются поплавками типа II или IV (уровень), III или V (уровень
раздела). Характеристики поплавков см. в разделе II.9 настоящего каталога.
4 Технические данные
4.1 Основные технические
характеристики и условия эксплуатации датчиков и вторичного преобразователя даны
в таблице I.1.1.
Таблица I.1.1
|
№ |
Наименование параметра |
ДПУ3 |
ДПУ3М |
ПВС2М |
|
1. |
Длина чувствительного элемента |
от 1,5 до 4 м |
от 1,5 до 16 м |
– |
|
2. |
Температура контролируемой среды |
от минус 45
до + 65 °C
(по специальному заказу до + 120 °C) |
от минус 45
до + 65 °C
(по специальному заказу до + 100 °C) |
– |
|
3. |
Давление контролируемой среды |
до 2,0 МПа |
до 0,15 МПа |
– |
|
4. |
Плотность контролируемой среды |
от 500
до 1500 кг/м3 |
от 500
до 1500 кг/м3 |
– |
|
5. |
Маркировка взрывозащиты |
1ExibIIBT5 X |
1ExibIIBT5 X |
[Exib]IIB |
|
6. |
Степень защиты |
IP68 по
ГОСТ 14254 |
IP68 по
ГОСТ 14254 |
IP50 по
ГОСТ 14254 |
|
7. |
Климатическое исполнение |
ОМ1,5 по
ГОСТ 15150 |
ОМ1,5 по
ГОСТ 15150 |
УХЛ4 по
ГОСТ 15150 |
|
8. |
Температура внешней среды |
от минус 45
до +75 °С |
от минус 45
до +75 °С |
от + 5
до + 45 °С |
|
9. |
Пределы изменения атмосферного давления |
от 84 до 106,7 кПа |
от 84 до 106,7 кПа |
от 84 до 106,7 кПа |
|
10. |
Тип атмосферы |
III, IV (морская и приморско-
промышленная) |
III, IV (морская и приморско-
промышленная) |
II (промышленная) |
|
11. |
Срок службы |
не менее 10 лет |
не менее 8 лет |
не менее 10 лет |
|
12. |
Масса |
не более 2,8 кг |
не более 9,5 кг |
не более 2,5 кг |
|
13. |
Габаритные размеры |
не превышают 145х215х(130+L*) мм |
не превышают 145х215х(130+L*) мм |
не превышают 114х142х270 мм |
* «L» – длина чувствительного элемента
4.2 Вязкость не ограничивается при
отсутствии застывания контролируемой среды и отсутствии отложений на элементах
конструкции датчика, препятствующих перемещению поплавка.
4.3 Верхний неизмеряемый
уровень не более 0,24 м. Конкретное значение определяется геометрическими
размерами поплавка.
4.4 Нижний неизмеряемый
уровень не более (0,03 + HПОГР), м, при комплектации датчиком ДПУ3,
при комплектации датчиком ДПУ3М – не более (0,1 + HПОГР), м, где HПОГР
– глубина погружения поплавка, м.
4.5 Дискретность задания
уровней срабатывания прибора Sc, м, в зависимости от длины чувствительного
элемента датчика, приведена в таблице I.1.2. Срабатывание прибора происходит с
гистерезисом от 0,02 до 0,03 м.
Таблица I.1.2
Длина чувствительного
элемента, м |
от 1,5
до 3,4 |
свыше 3,4
до 6,7 |
свыше 6,7
до 9,9 |
свыше 9,9
до 13,1 |
свыше 13,1
до 16,0 |
Дискретность задания уровней
срабатывания Sc, м |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
4.6
Пределы допускаемой абсолютной основной погрешности контроля уровня не более ±
0,5 Sc, м.
4.7 Электрические
параметры и характеристики
4.7.1 Питание прибора осуществляется от
сети переменного тока напряжением от 180 до 242 В, частотой (50 ± 1) Гц.
4.7.2 Мощность, потребляемая прибором от
сети при номинальном напряжении, не превышает 15 В•А.
4.7.3 По степени защиты от поражения
электрическим током прибор относится к классу защиты I в соответствии с
требованиями ГОСТ 12.2.007.0.
4.7.4 Электрическая изоляция между
корпусом ПВС2М и сетью ~220 В, 50 Гц выдерживает без пробоя и поверхностного
перекрытия испытательное напряжение ~1500 В, 50 Гц в нормальных условиях
применения.
4.7.5 Электрическая изоляция между
выходными искробезопасными цепями ПВС2М и его корпусом выдерживает напряжение
~500 В, 50 Гц без пробоя и поверхностного перекрытия в нормальных условиях
применения.
4.7.6 Электрическая изоляция между цепями
ключей сигнализации и корпусом ПВС2М выдерживает испытательное напряжение ~500
В, 50 Гц без пробоя и поверхностного перекрытия в нормальных условиях
применения.
4.7.7 Сопротивление изоляции цепи сети
питания прибора относительно металлических частей корпуса ПВС2М не менее 20 МОм
в нормальных условиях применения.
4.7.8 Нормальное функционирование прибора
обеспечивается при длине соединительного кабеля между датчиком и ПВС2М не более
1,5 км. Разрешается применение экранированных контрольных кабелей со следующими
параметрами: RКАБ≤ 200 Ом, СКАБ ≤ 0,1 мкФ, LКАБ
≤ 2 мГн. Для повышения устойчивости датчика к промышленным помехам рекомендуется
применять кабель – две витые пары в экране.
4.7.9 Время установления рабочего режима не более 30 с.
4.7.10 Прибор предназначен для непрерывной работы.
4.7.11 Предельные параметры ключей прибора на активной
нагрузке:
– коммутируемое напряжение постоянного или переменного
тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1,6 Ом.
Начальные состояния ключей задаются потребителем.
5 Принцип работы прибора
5.1 Контроль положения
уровня продукта основан на измерении времени распространения в стальной
проволоке короткого импульса упругой деформации. По всей длине проволоки
намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В
месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки,
в ней под действием магнитострикционного эффекта возникает импульс продольной
деформации, который распространяется по проволоке и фиксируется закрепленным на
ней пьезоэлементом.
5.2 Измерение времени,
прошедшего с момента формирования импульса тока до момента приема сигнала от
пьезодатчика, позволяет вычислить расстояние до местоположения поплавка,
определяемого положением уровня жидкости, и сравнить его с двумя
программируемыми уставками срабатывания прибора.
5.3 Значения уставок
выбираются пользователем на плате датчика с помощью линейки переключателей.
6 Установка прибора
6.1 Установка датчика на
объекте
6.1.1 Установка датчика на резервуаре
осуществляется сверху на имеющемся или специально образованном посадочном месте.
Максимальное отклонение оси датчика от вертикали ± 5 ° для датчика с жестким
чувствительным элементом и не более ±15 ° для датчика с гибким чувствительным
элементом.
6.1.2 Вертикальность установки должна
обеспечиваться посадочным местом, подготовленным потребителем.
6.1.3 Рекомендуется устанавливать датчик
на втулку, входящую в комплект поставки датчика. Допускается использование
других вариантов установки датчика по согласованию с предприятием–изготовителем.
6.2 Установка ПВС2М
6.2.1 ПВС2М устанавливается в помещении с
искусственным освещением для обеспечения возможности круглосуточной работы.
Установка ПВС2М производится на щит потребителя в соответствии с установочными
размерами, приведенными на рисунке I.1.3.
6.2.2 В месте установки ПВС2М необходимо
наличие напряжения 220 В частотой 50 Гц и заземляющего контура.
7 Структура условного обозначения датчика
8 Пример записи при заказе
«Сигнализатор уровня ультразвуковой СУР–3
ТУ 4214–008–29421521–02:
– преобразователь вторичный сигнализатора ПВС2М – 1 шт.;
– датчик положения уровня ДПУ3–2,0–2,0–ОМ1,5**, поплавок типа II, плотность
среды 500 кг/м3 – 1 шт.»
Образец бланка-заказа прибора в печатном
виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к
каталогу CDдиске.
9 Комплектность поставки
В комплект поставки входят:
– руководство по
эксплуатации УНКР.407713.009 РЭ – 1 шт.;
– паспорт УНКР.407713.009 ПС – 1 шт.;
– комплект датчика: – 1
шт.:
– датчик положения уровня ДПУ3 (ДПУ3М)
УНКР.407533.020 (022) – 1
шт.;
–паспорт УНКР.407533.020 (022) ПС – 1 шт.;
–втулка УНКР.302639.001 – 1 шт.;
–заглушка УНКР.711100.001 – 1 шт.;
–прокладка УНКР.754176.002 – 1 шт.;
–ящик ВМПК.321312.003/007 (002) – 1 шт.;
– комплект ПВС2М: – 1
шт.:
– преобразователь вторичный сигнализатора
ПВС2М УНКР.436611.002 – 1 шт.;
– паспорт УНКР.436611.002 ПС – 1 шт.;
– розетка кабельная DB-9F с кожухом
(для подключения устройств сигнализации) – 1 шт.;
– жгут УНКР.685622.004 (для подключения датчика)– 1 шт.;
– тара транспортная УНКР.321312.001-02 – 1 шт.
Примечания
1 Документ УНКР.407713.009 РЭ поставляется
в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.
2 Типоразмер ящика для датчика положения
уровня ДПУ3 выбирается в зависимости от длины чувствительного элемента датчика.
3 Допускается при групповой поставке
упаковывать в один ящик до четырех датчиков.
10 Габаритные размеры
Габаритные размеры датчиков ДПУ3, ДПУ3М и
вторичного преобразователя ПВС2М даны на рисунках I.1.1, I.1.2, I.1.3
соответственно.
11 Дополнительная информация
11.1 Подробно сведения по
техническим характеристикам, принципу действия, установке, подготовке к работе
порядке работы с прибором даны в руководстве по эксплуатации УНКР.407713.009 РЭ.
11.2 Руководство по
эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу
CD-диске.
11.3 Схема соединения
блоков прибора и внешних устройств представлена на рисунке I.1.4.

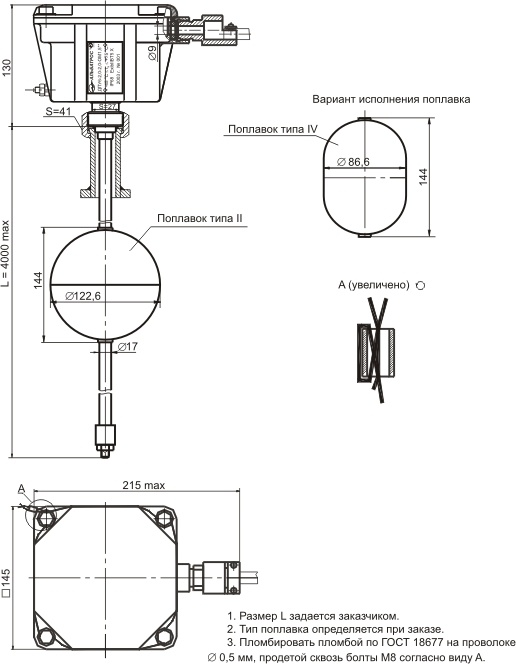

Рисунок I.1.1 Габаритные
размеры датчика ДПУ3

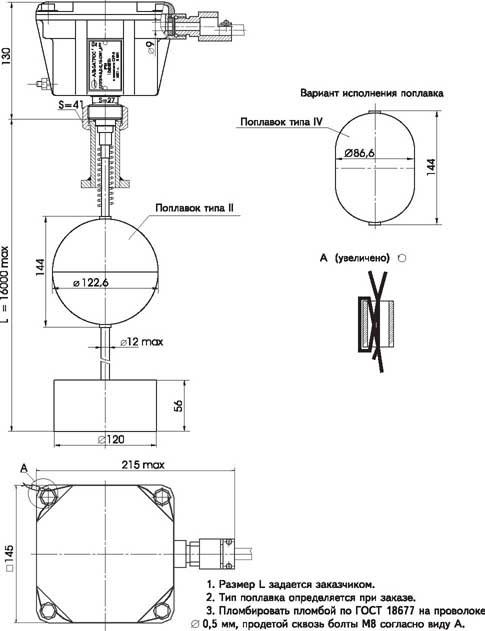

Рисунок I.1.2 Габаритные
размеры датчика ДПУ3М

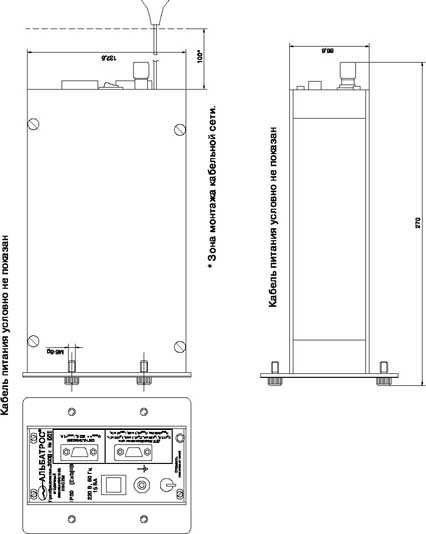

Рисунок I.1.3 Габаритные
размеры вторичного преобразователя ПВС2М

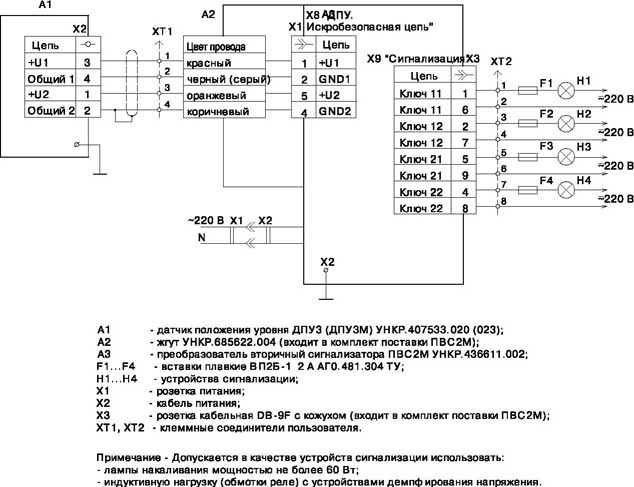

Рисунок I.1.4 Схема
соединения блоков прибора и внешних устройств
|
