Поплавки для
сигнализаторов и датчиков уровня, уровня раздела сред
 1
Назначение
1 Поплавки являются неотъемлемыми частями
датчиков положения уровня ДПУ3, ДПУ3М; датчиков уровня и уровня раздела сред
ДУУ2М, ДУУ5; уровнемеров ДУУ4М и ДУУ2МР и предназначены для контроля положения и
измерения уровня и уровня раздела жидких сред совместно с датчиками.
2 Выбор типа поплавка
Тип поплавка (поплавков) датчиков
определяется при заказе условиями эксплуатации, требуемыми метрологическими и
другими характеристиками, указанными в таблице II.9.1.
Таблица II.9.1
|
№ |
Наимено-
вание харак-
теристики |
Тип поплавка |
|
I |
II |
III |
IV |
V |
|
1. |
Назначение поплавка |
высокоточное измерение уровня
чистых нефтепродуктов |
измерение уровня |
измерение уровня раздела сред |
измерение уровня |
измерение уровня раздела сред |
|
2. |
Форма поплавка |
плоский цилиндр |
полая сфера |
овоид |
овоид |
овоид |
|
3. |
Диаметр поплавка, мм |
60
86
120
130
140
180
400 |
122,6 |
122,6 |
86,6
88* |
86,6 |
|
4. |
Диаметр проходного сечения установочного фланца, мм |
определяется диаметром поплавка |
не менее 150 |
не менее 150 |
не менее 100 |
не менее 100 |
|
5. |
Плотность поплавка, кг/м3 |
от 380 до
640 кг/м3 |
450 ± 40 кг/м3 |
от 870 до
1060 кг/м3 |
600 ± 50;
400 ± 30* кг/м3 |
от 850 до
1070 кг/м3 |
|
6. |
Пределы допускаемой абсолютной основной погрешности
измерения уровня, мм |
± 3 для датчиков исполнения 0;
± 1 для датчиков исполнения 1 |
± 5 для датчиков исполнений
0 и 1 |
± 5 для датчиков исполнений
0 и 1 |
± 5 для датчиков исполнений
0 и 1 |
± 5 для датчиков исполнений
0 и 1 |
|
7. |
Материал поплавка |
сферопластик тип ЭДС-7АП
ТУ6-05-221- 625-82 |
нержавеющая сталь 12Х18Н10Т |
нержавеющая сталь 12Х18Н10Т |
нержавеющая сталь 12Х18Н10Т,
титан* |
нержавеющая сталь 12Х18Н10Т |
* Для работы в аммиачной среде
Примечания
1 Плотность поплавков I типа зависит от
геометрических размеров;
2 Плотность поплавков III и V типов
определяется заказом.
3 Габаритные размеры
3.1 Габаритные размеры поплавка типа I
определяются заказом.
3.2 Габаритные размеры поплавков типа II,
III, IV и V приведены на рисунке I.9.1.

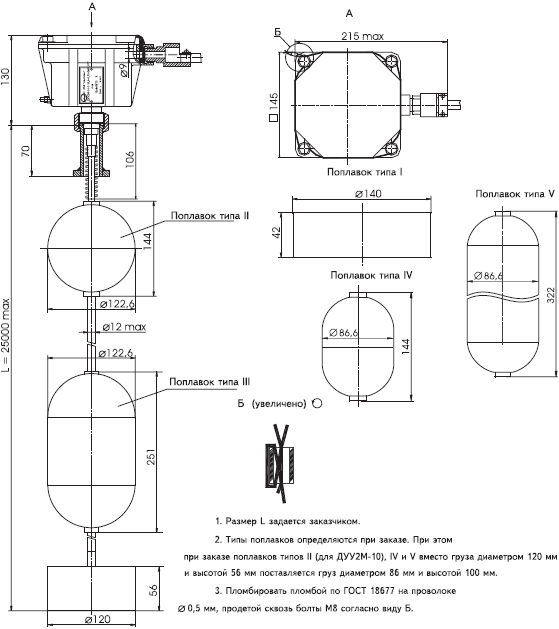

Рисунок II.9.1 Габаритные
размеры поплавков (на примере датчика ДУУ2М-12)
|
