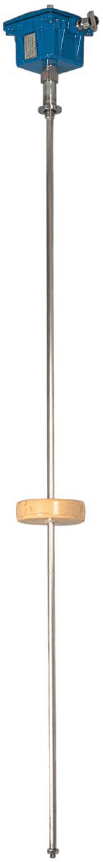

Датчик уровня
ультразвуковой ДУУ5
1
Назначение
Датчик уровня ультразвуковой ДУУ5 (далее
«датчик») предназначен для измерения уровня и температуры различных жидкостей.
Применяется в системах автоматизации
производственных объектов нефтегазовой, нефтехимической, химической,
энергетической, металлургической, пищевой и других отраслей промышленности в
аппаратах с атмосферным или избыточным (до 2,0 МПа) давлением.
Датчик устанавливается на объектах в зонах
класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих
газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурного класса
T5 включительно согласно ГОСТ Р 51330.0.
Датчик соответствует требованиям ГОСТ Р
51330.0, ГОСТ Р 51330.10, имеет взрывобезопасный уровень взрывозащиты, вид
взрывозащиты «Искробезопасная электрическая цепь», маркировку взрывозащиты
«1ExibIIBT5 Х» и может применяться во взрывоопасных зонах согласно требованиям
главы 7.3 ПУЭ (шестое издание) и других нормативно–технических документов,
регламентирующих применение электрооборудования во взрывоопасных зонах.
Датчик внесен в Государственный реестр
средств измерений.

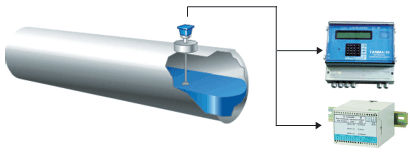

Датчик ДУУ5 предназначен для построения
систем автоматизации совместно с контроллером ГАММА-10 и блоком сопряжения с
датчиками БСД.
2 Контролируемая среда
Чистые нефтепродукты, а также другие
неагрессивные жидкости различных производств.
3 Состав датчика
Датчик состоит из:
– первичного преобразователя (ПП) датчика;
– чувствительного элемента (ЧЭ);
– поплавка с постоянным магнитом, скользящего по ЧЭ.
Датчик комплектуется поплавками типа I.
Характери стики поплавка см. в разделе II.11 настоящего каталога.
4 Технические данные
4.1 Основные технические
характеристики и условия эксплуатации датчика даны в таблице II.3.1.
Таблица II.2.1
№ |
Наименование параметра |
ДУУ5 |
1. |
Длина чувствительного элемента |
от 1,5 до 4 м |
2. |
Температура контролируемой среды |
от минус 45 до + 65 °C (по специальному заказу до +
120 °C) |
3. |
Давление контролируемой среды |
до 2,0 МПа |
4. |
Плотность контролируемой среды |
от 540 до 1500 кг/м3
|
5. |
Маркировка взрывозащиты |
1ExibIIBT5 X |
6. |
Степень защиты |
IP68 по ГОСТ 14254 |
7. |
Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 |
8. |
Температура внешней среды |
от минус 45 до +75 °С |
9. |
Пределы изменения атмосферного давления |
от 84 до 106,7 кПа |
10. |
Тип атмосферы |
III, IV (морская и приморско-промышленная) |
11. |
Срок службы |
не менее 10 лет |
12. |
Масса |
не более 13,6 кг |
13. |
Габаритные размеры |
не превышают 145х215х (130+L*) мм |
* «L» – длина чувствительного элемента
4.2 Вязкость не ограничивается при
отсутствии застывания контролируемой среды и отсутствии отложений на элементах
конструкции датчика, препятствующих перемещению поплавка.
4.3 Верхний неизмеряемый
уровень не более (0,24 + HП – HПОГР), м, где HП
– высота поплавка, HПОГР – глубина погружения поплавка, м. Конкретное
значение определяется геометрическими размерами поплавка.
4.4 Нижний неизмеряемый
уровень не более (0,08 + HПОГР), м, где HПОГР – глубина
погружения поплавка, м.
4.5 Пределы допускаемой
абсолютной основной погрешности измерений уровня не более ± 1 мм.
4.6 Дополнительная
погрешность измерений уровня вызывается изменением плотности жидкости в рабочем
диапазоне температур. Ее величина определяется геометрическими размерами
поплавка и разницей плотностей поплавка и продукта и должна быть не более ± 0,4
мм на 10 °C.
4.7 Пределы допускаемой
абсолютной основной погрешности измерения температуры:
– в диапазоне температур от минус 45 до минус 10 °С не более ± 2 °C;
– в диапазоне температур свыше минус 10 до + 65 °С не более ± 0,5 °C.
4.8 Электрические
параметры и характеристики
4.8.1 Питание датчика осуществляется от
вторичного прибора постоянным искробезопасным напряжением +12 В.
4.8.2 Ток потребления датчика составляет
не более 36 мА.
4.8.3 По степени защиты от поражения электрическим током датчик относится к
классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
4.8.4 Связь датчика с вторичным прибором
осуществляется с помощью экранированного четырехпроводного кабеля. Для повышения
устойчивости датчика к промышленным помехам рекомендуется применять кабель – две
витые пары в экране.
4.8.5 Нормальное функционирование датчика
обеспечивается при длине соединительного кабеля между датчиком и вторичным
прибором не более 1,5 км. Разрешается применение экранированных контрольных
кабелей со следующими параметрами: RКАБ ≤ 100 Ом, СКАБ
≤ 0,1 мкФ, LКАБ ≤ 2 мГн.
4.8.6.Обмен информацией датчика с
вторичным прибором ведется последовательным кодом в асинхронном полудуплексном
режиме по внутреннему протоколу. Скорость передачи определяется
положением выключателей на плате датчика и составляет 2400 бит/с или 4800 бит/с.
По умолчанию установлена скорость обмена 4800 бит/с.
5 Принцип работы прибора
5.1 Измерение уровня
продукта основано на измерении времени распространения в стальной проволоке
короткого импульса упругой деформации. По всей длине проволоки намотана катушка,
в которой протекает импульс тока, создавая магнитное поле. В месте расположения
поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием
магнитострикционного эффекта возникает импульс продольной деформации, который
распространяется по проволоке и фиксируется закрепленным на ней пьезоэлементом.
Кроме того, возникает импульс упругой деформации, отраженный от нижнего конца
чувствительного элемента датчика и принимаемый пьезоэлементом.
5.2 Измерение времени,
прошедшего с момента формирования импульса тока до момента приема импульсов
упругой деформации, принятых и преобразованных пьезоэлементом, позволяет
определить расстояние до местоположения поплавка, определяемого положением
уровня жидкости.
6 Установка прибора
6.1 Установка датчика на
резервуаре осуществляется сверху на имеющемся или специально образованном
посадочном месте. Максимальное отклонение оси датчика от вертикали ± 1 °.
6.2 Вертикальность
установки должна обеспечиваться посадочным местом, подготовленным потребителем.
6.3 Рекомендуется
устанавливать датчик на втулку, входящую в комплект поставки датчика.
Допускается использование других вариантов установки датчика по согласованию с
предприятием–изготовителем.
7 Структура условного обозначения
датчика
8 Пример записи при заказе
«Датчик уровня ультразвуковой
ДУУ5-3,0-2,0-ОМ 1,5, ТУ 4215-005-29421521-02».
«Датчик уровня ультразвуковой ДУУ5-4,0-2,0-ОМ 1,5, ТУ 4215-005-29421521-02».
Образец бланказаказа прибора в печатном
виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к
каталогу CD – диске.
9 Комплектность поставки
В комплект поставки входят:
– Руководство по эксплуатации
УНКР.407533.041 РЭ – 1 шт.;
– Паспорт УНКР.407533.041 ПС – 1 шт.;
– Датчик уровня ультразвуковой ДУУ5 УНКР.407533.041 – 1 шт.;
– Втулка УНКР.302639.001 – 1
шт.;
– Заглушка УНКР.711100.001 – 1 шт.;
– Прокладка УНКР.754176.002 – 1 шт.;
– Ящик ВМПК.321312.003/007 – 1 шт.
Примечания
1 Документ УНКР.407533.041 РЭ поставляется
в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.
2 Датчик упаковывается в ящик
ВМПК.321312.003/007. Типоразмер ящика для датчика ДУУ5 выбирается в зависимости
от длины чувствительного элемента датчика.
3 Допускается при групповой поставке
упаковывать в один ящик до четырех датчиков.
10 Габаритные размеры
Габаритные размеры датчика ДУУ5 даны на
рисунке II.2.1.
11 Дополнительная информация
11.1 Подробно сведения по
техническим характеристикам, принципу действия, установке, подготовке к работе и
порядке работы с прибором даны в руководстве по эксплуатации УНКР.407533.041 РЭ.
11.2 Руководство по
эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу
CDдиске.

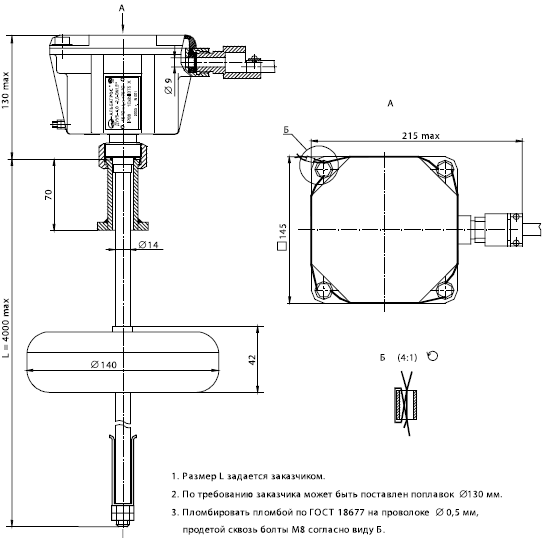

Рисунок II.2.1 Габаритные
размеры датчика ДУУ5
|
