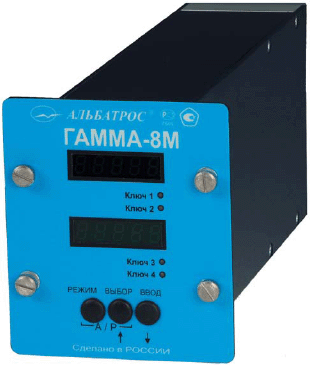

Контроллер
микропроцессорный ГАММА-8М
 1
Назначение
1.1 Контроллер микропроцессорный
ГАММА–8М (далее «КМ» или «прибор») предназначен для подключения к нему двух
датчиков ДУУ2М, ДТМ2 ли ДИД1 любых модификаций в любой конфигурации и
обеспечивает:
– взрывозащищеное электропитание подключенных датчиков (датчики, подключаемые к
прибору, могут размещаться на объектах в зонах В–1 и В–1а по классификации главы
7.3 ПУЭ (шестое издание), где возможно образование смесей горючих газов и паров
с воздухом категории IIB по ГОСТ Р 51330.11 температурного класса T5
включительно согласно ГОСТ Р 51330.0);
– обработку поступающих от датчиков сигналов и расчет измеряемых параметров; –
индикацию измеренных параметров;
– управление внешними устройствами (четыре изолированных ключа с выходом типа
«сухой контакт» и программируемыми привязками, порогами срабатывания и
гистерезисами);
– формирование стандартных токовых сигналов, пропорциональных измеряемым
параметрам (два канала с программируемой привязкой), для работы с самопишущими и
другими устройствами регистрации;
– одновременного регулирования (позиционный или пропорциональный законы
регулирования) по двум параметрам, измеряемым подключенными к прибору датчиками;
– осуществление цифрового обмена по последовательному интерфейсу RS–485 с ЭВМ
верхнего уровня в формате протокола Modbus RTU.
1.2 Прибор осуществляет индикацию
измеренных параметров с помощью семисегментных светодиодных индикаторов.
1.3 Условия эксплуатации и степень
защиты КМ
1.3.1 Номинальные значения климатических
факторов – согласно ГОСТ 15150 для вида климатического исполнения УХЛ4, тип
атмосферы II (промышленная).
1.3.2 Степень защиты оболочки прибора IP50
по ГОСТ 14254 (защита от пыли).
1.3.3 Прибор соответствует требованиям
ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет для выходных цепей вид взрывозащиты «Искробезопасная
электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных
смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и
может применяться вне взрывоопасных зон помещений и наружной установки согласно
требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно–технических
документов, регламентирующих применение оборудования во взрывоопасных зонах.
2 Технические данные
2.1 Число подключаемых датчиков
типа ДУУ2М, ДТМ2или ДИД1 – два.
2.2 Метрологические характеристики
измеряемых параметров определяются датчиками, подключенными к КМ.
2.3 Индикация измеренных параметров
и вывод другой алфавитно–цифровой информации осуществляется на двух встроенных в
КМ пятиразрядных семисегментных светодиодных индикаторах.
2.4 КМ имеет четыре светодиода,
индицирующих текущее состояние ключей, и пьезоэлектрический звонок.
2.5 Для программирования КМ
пользователю предоставляется трехкнопочная клавиатура. Все программируемые
параметры и константы запоминаются в энергонезависимом ОЗУ (ЭОЗУ) прибора и
сохраняются при отключении питания.
2.6 Питание датчиков осуществляется
постоянным напряжением с параметрами UО ≤ 12 B, IО ≤ 80
мА. Для связи с датчиками применяется экранированный четырехпроводный кабель.
Нормальное функционирование обеспечивается при длине соединительного кабеля
между прибором и датчиками не более 1,5 км. Разрешается применение
экранированных контрольных кабелей со следующими параметрами: RКАБ
≤100 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.
2.7 Предельные параметры ключей
прибора на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– выходное сопротивление ключа в замкнутом состоянии не более 1,2 Ом.
2.8 Характеристики интерфейса:
– гальваническая развязка выходных цепей интерфейса от корпуса КМ и его
внутренних цепей (прочность изоляции 1000 В постоянного напряжения в течение
одной минуты);
– тип интерфейса – RS–485;
– программируемая скорость передачи до 9600 бит/с;
– программируемый контроль четности;
– логический протокол – Modbus RTU (программируемый адрес прибора).
2.9 Характеристики выходных токовых
сигналов прибора: – число выходных токовых сигналов – два;
– гальваническая развязка выходных цепей токовых сигналов от корпуса КМ и его
внутренних цепей (прочность изоляции 1000 В постоянного напряжения в течение
одной минуты);
– независимое программирование выходной шкалы (0...5 мА, 0...20 мА, 4...20 мА)
для каждого токового сигнала;
– выходные токовые сигналы 0…5 мА обеспечиваются прибором на нагрузке не более 2
кОм, а 0…20 мА и 4…20 мА – на нагрузке не более 450 Ом;
– приведенная основная погрешность выходных токовых сигналов – не более ± 0,2 %.
2.10 Электрические параметры и
характеристики
2.10.1 Питание прибора осуществляется от
сети переменного тока напряжением от 180 до 242 В, частотой (50 ± 1) Гц.
2.10.2 Мощность, потребляемая прибором от
сети, не превышает 15 В·А.
2.10.3 По степени защиты от поражения
электрическим током прибор относится к классу защиты I в соответствии с
требованиями ГОСТ 12.2.007.0.
2.10.4 Электрическая изоляция между цепью
питания и металлическими частями прибора выдерживает без пробоя и поверхностного
перекрытия испытательное напряжение ~1500 В, 50 Гц в нормальных условиях
применения.
2.10.5 Электрическая изоляция между
выходными искробезопасными цепями прибора и его корпусом выдерживает без пробоя
и поверхностного перекрытия испытательное напряжение ~500 В, 50 Гц в нормальных
условиях применения.
2.10.6 Время установления рабочего режима
не более 30 с.
2.10.7 Прибор предназначен для непрерывной
работы.
2.11 Надежность
2.11.1 Средняя наработка на отказ прибора
с учетом технического обслуживания составляет 40000 ч.
2.11.2 Срок службы прибора составляет 12
лет.
3 Общее устройство и принцип работы
прибора
3.1 Контроллер микропроцессорный
ГАММА–8М представляет собой микропроцессорный прибор на основе однокристальной
микро–ЭВМ (ОМЭВМ) DS80C320 и выполняет функции вторичного преобразователя,
индикации и управления. Прибор имеет в своем составе три узла: ячейка сопряжения
с датчиками ЯСД4, ячейка вычислительная ЯВ3 и ячейка индикации ЯИ5.
ЯСД4 содержит блок питания, вырабатывающий
напряжения, необходимые для работы всех остальных узлов прибора, источник
искробезопасного питания датчиков, подключаемых к прибору, и узлы оптронной
развязки сигналов связи прибора и датчиков, обеспечивающие согласование уровней
сигналов и защиту искробезопасных цепей от искроопасных.
ЯИ5 осуществляет индикацию измеренных
датчиками параметров и состояния ключей. На плате ЯИ5 расположена кнопочная
клавиатура, позволяющая оператору программировать прибор. Кроме того, ЯИ5
выполняет функцию кросс–платы, связывающей ЯСД4 и ЯВ3.
ЯВ3 является центральным узлом прибора. В
ее задачи входит осуществление опроса датчиков, расчет измеряемых параметров,
формирование изолированных токовых и дискретных управляющих сигналов, хранение
настроечной информации при отключении питания прибора, обеспечение обмена
данными с ЭВМ верхнего уровня, а также управление работой ЯИ5.
3.2 Прибор выполнен в металлическом
корпусе.
ЯВ3 и ЯСД4 крепятся к задней панели
прибора и соединяются с ЯИ5 через врубные разъемы. Образованный ЯВ3, ЯСД4 и ЯИ5
блок вставляется в корпус по направляющим с задней стороны прибора.
На задней панели прибора расположены
электрические разъемы для подключения датчиков и внешних устройств, сетевой
выключатель, кабель питания и клемма защитного заземления прибора.
Передняя часть прибора закрыта панелью с
декоративным шильдиком. Панель имеет окна для светодиодных индикаторов и
клавиатуры, а также резьбовые отверстия с невыпадающими винтами,
предназначенными для установки прибора на щит потребителя.
3.3 Органы управления и индикации
прибора
3.3.1 Прибор имеет два режима работы:
– режим измерений;
– режим программирования.
В режиме измерений прибор осуществляет
опрос подключенных к нему датчиков, производит вычисление и индикацию измеряемых
параметров, а также формирует сигналы токовых выходов и управления ключами.
Режим программирования предназначен для
настройки прибора. В этом режиме опрос датчиков не производится, а токовые
выходы и ключи «замораживаются» в состояниях, в которых они находились
непосредственно перед входом в режим программирования.
3.3.2 На передней панели КМ ГАММА–8М
расположены два пятиразрядных семисегментных индикатора, на которые в режиме
измерений выводятся значения измеряемых прибором физических величин и/или
диагностические сообщения о ходе процесса измерений. В режиме программирования
на индикаторы выводятся вспомогательные сообщения (названия меню, параметров
настройки и т.п.), а также значения параметров настройки прибора.
Под каждым индикатором расположены два
светодиода красного цвета, индицирующих состояние ключей прибора. Если светодиод
горит, соответствующий ему ключ замкнут, иначе ключ находится в разомкнутом
состоянии.
В нижней части передней панели прибора
находятся три кнопки. Функции кнопок в различных режимах работы прибора описаны
в руководстве оператора на КМ. Нажатие кнопок сопровождается звуковым сигналом.
4 Комплектность поставки
В комплект поставки прибора входят:
– контроллер микропроцессорный ГАММА–8М УНКР.466514.011 – 1 шт.;
– паспорт УНКР.466514.011
ПС – 1 шт.;
– руководство по эксплуатации УНКР.466514.011 РЭ – 1
шт.;
– методика поверки УНКР.466514.011 МП
– 1 шт.;
– руководство оператора УНКР.466514.011 РО
– 1 шт.;
– жгут УНКР.685622.008 (для подключения датчиков к прибору) – 1 шт.;
– вилка кабельная DB–9M с кожухом (для подключения устройств
с токовыми входами и ЭВМ верхнего уровня к прибору) – 1
шт.;
– розетка кабельная DB–15F с кожухом (для подключения устройств
сигнализации к
прибору)
– 1 шт.;
– тара транспортная
УНКР.321312.019 – 1 шт.
5 Габаритные размеры
5.1 Габаритные размеры прибора не
превышают 348,5х142х124 мм и приведены на рисунке III.2.1.
5.22 Масса прибора не более 2 кг.
6 Установка прибора
6.1 Прибор устанавливается в
помещении с искусственным освещением для обеспечения возможности круглосуточной
работы. Установка прибора производится на щит потребителя. Сведения по установке
даны в руководстве по эксплуатации УНКР.466514.011 РЭ.
6.2 Схема подключения к прибору
датчиков и внешних устройств представлена на рисунке III.2.2.
7 Дополнительная информация
7.1 Подробно сведения по
техническим характеристикам, принципу действия, подготовке к работе и порядке
работы с прибором даны в руководстве по эксплуатации УНКР.466514.011 РЭ.
7.2 Руководство по эксплуатации в
электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

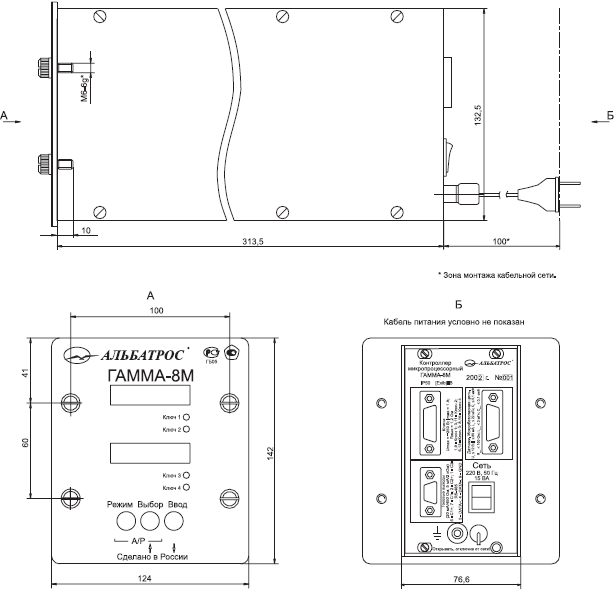

Рисунок III.2.1 Внешний вид и
габаритные размеры прибора

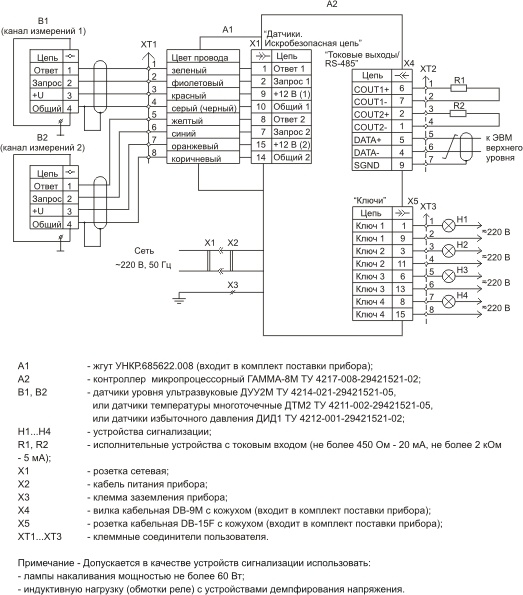

Рисунок III.2.2 Схема подключения к
прибору датчиков и внешних устройств
|
