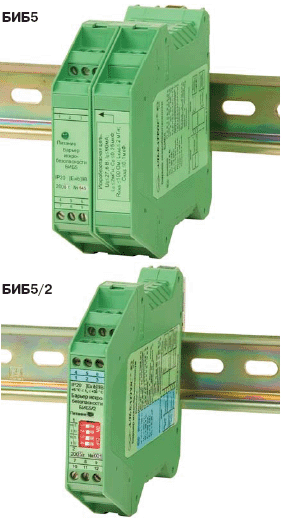

Барьеры искробезопасности БИБ5, БИБ5/2

Барьеры искробезопасности БИБ5, БИБ5/21 Назначение

1.1 Барьеры искробезопасности БИБ5, БИБ5/2 (далее «БИБ5», «БИБ5/2» или «приборы») предназначены для изолированного от цепи заземления и других цепей питания напряжением 24 В двухпроводных или трехпроводных датчиков во взрывоопасной зоне, повторяют токовый сигнал от датчиков на нагрузке во взрывобезопасной зоне.
Входы и выходы барьеров изолированы друг от друга и источника питания.

1.2 Условия эксплуатации и степень защиты приборов

1.2.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры +35°C.

1.1.2 Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм).

1.3 Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

2 Технические данные

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики приборов приведены в таблице VI.5.1.

Таблица VI.5.1

Наименование БИБ5 БИБ5/2
Количество каналов 1 2
Входной сигнал взрывоопасной зоны от 0 до 20 мА (от 4 до 20 мА) от 0 до 20 мА (от 4 до 20 мА)
Выходной сигнал взрывобезопасной зоны (исполнение БИБ5 в зависимости от вида выходного сигнала см. таблицу VI.5.2; БИБ5/2 в зависимости от состояния выключателей, см таблицу VI.5.3) от 0 до 20 мА (от 4 до 20 мА)
от 0 до 5 В (от 1 до 5 В)
от 0 до 10 В (от 2 до 10 В)
от 0 до 20 мА (от 4 до 20 мА)
от 0 до 5 В (от 1 до 5 В)
от 0 до 10 В (от 2 до 10 В)
Диапазон сопротивления нагрузки – от 0 до 750 Ом (выход от 0 до 20 мА (от 4 до 20мА));
– 500 кОм (выход от 0 до 5 В
(от 1 до 5 В));
– 1 МОм (выход от 0 до 10 В
(от 2 до 10 В))
– от 0 до 750 Ом (выход от 0 до 20 мА (от 4 до 20мА));
– 500 кОм (выход от 0 до 5 В
(от 1 до 5 В));
– 1 МОм (выход от 0 до 10 В
(от 2 до 10 В))
Напряжение изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны (эффективное значение), не менее 1500 В, 50 Гц 1500 В, 50 Гц
Напряжение изоляции между входными цепями взрывоопасной зоны и цепями питания (эффективное значение), не менее 1500 В, 50 Гц 1500 В, 50 Гц
Напряжение изоляции между выходными цепями взрывобезопасной зоны и цепями питания (эффективное значение), не менее 250 В, 50 Гц 250 В, 50 Гц
Сопротивление изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны, не менее – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Сопротивление изоляции между входными цепями взрывоопасной зоны и цепями питания, не менее – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Сопротивление изоляции между выходными цепями взрывобезопасной зоны и цепями питания, не менее – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Напряжение питания на входных клеммах 1 и 3 (1 и 3, 4 и 6 для БИБ5/2), подаваемое на двухпроводный датчик и линию, при токе до 20 мА от 17 до 27,6 В от 21,6 до 26,4 В
Ток короткого замыкания входных клемм 1 и 3 (1 и 3, 4 и 6 для БИБ5/2) от 25 до 90 мА от 20 до 40 мА
Напряжение питания на входных клеммах 1 и 2 (1 и 2, 4 и 5 для БИБ5/2), подаваемое на трехпроводный датчик и линию, при токе до 20 мА от 19 до 27,6 В от 22,1 до 26,4 В
Ток короткого замыкания входных клемм 1 и 2 (1 и 2, 4 и 5 для БИБ5/2) от 25 до 90 мА от 20 до 40 мА
Напряжение на выходных клеммах 7 и 10, 9 и 12 (для БИБ5/2) от 19,2 до 28,8 В от 0 до 15 В
Напряжение на выходных клеммах 7 и 8 (для БИБ5) от 19,2 до 28,8 В

Ток короткого замыкания входных клемм 7 и 9 (для БИБ5) от 22 до 44 мА

2.1.2 В зависимости от вида выходного сигнала БИБ5 выпускается в следующих исполнениях согласно таблице VI.5.2.

Таблица VI.5.2

Тип прибора, номер исполнения Обозначение Входной сигнал взрывоопасной зоны Выходной сигнал взрывобезопасной зоны Сопротивление нагрузки
БИБ5

УНКР.426475.021

от 0 до 20 мА
(от 4 до 20 мА)
от 0 до 20 мА
(от 4 до 20 мА)
от 0 до
750 Ом
БИБ5-01

УНКР.426475.021-01

от 0 до 5 В
(от 1 до 5 В)
не менее
500 кОм
БИБ5-02

УНКР.426475.021-02

от 0 до 10 В
(от 2 до 10 В)
не менее
1 МОм

2.1.3 Вид выходного сигнала БИБ5/2 зависит от состояния выключателей на передней панели прибора и соответствует таблице VI.5.3.

Таблица VI.5.3

Канал Состояние выключателей Выходной сигнал взрывобезопасной зоны
1 1 ON
2 ON
от 0 до 5 В
(от 1 до 5 В)
1 1 OFF
2 ON
от 0 до 10 В
(от 2 до 10 В)
1 1 ON или OFF
2 OFF
от 0 до 20 мА
(от 4 до 20 мА)
2 3 ON
4 ON
от 0 до 5 В
(от 1 до 5 В)
2 3 OFF
4 ON
от 0 до 10 В
(от 2 до 10 В)
2 3 ON или OFF
4 OFF
от 0 до 20 мА
(от 4 до 20 мА)

2.1.4 На передней панели приборов БИБ5 и БИБ5/2 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.5 На передней панели БИБ5/2 размещены выключатели, определяющие тип выходного сигнала первого и второго каналов в соответствии с таблицей VI.5.3.

2.1.6 Приборы предназначены для непрерывной работы.

2.1.7 Приборы размещаются во взрывобезопасной зоне.

2.1.8 Приборы соответствует требованиям ГОСТ Р 51318.22 по уровню излучаемых радиопомех и ГОСТ Р 51527 по уровню кондуктивных помех.

2.2 Метрологические характеристики

2.2.1 Метрологические характеристики БИБ5 приведены в таблице VI.5.4.

Таблица VI.5.4

Наименование  Значение
Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, % от диапазона выходного сигнала, не более ± 0,15
Изменение выходного сигнала (БИБ5) при изменении нагрузки от 0 до 750 Ом, % от диапазона выходного сигнала, не более ± 0,05
Изменение выходного сигнала при изменении температуры окружающей среды, %/°C от диапазона выходного сигнала, не более ± 0,02

2.2.2 Метрологические характеристики БИБ5/2 приведены в таблице VI.5.5.

Таблица VI.5.5

Наименование Значение
Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, %, не более ± 0,15
Пределы допускаемой приведенной дополнительной погрешности выходного сигнала при изменении нагрузки от минимального до максимального значения, %, не более ± 0,05
Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C, %, не более ± 0,15

2.3 Электрические параметры и характеристики

2.3.1 Питание приборов осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.3.2 Ток потребления приборов составляет не более 135 мА для БИБ5 и не более 300 мА для БИБ5/2.

2.3.3 По степени защиты от поражения электрическим током приборы относятся к классу защиты I для БИБ5 и классу защиты III для БИБ5/2 в соответствии с требованиями ГОСТ 12.2.007.0.

2.3.4 Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между прибором и датчиком не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами:  RКАБ ≤ 100 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.

2.3.5 Характеристики искробезопасности приборов приведены в таблице VI.5.6

Таблица VI.5.6

Наименование БИБ5 БИБ5/2
Максимальное значение Uo=27,6 В; Io=90 мА Uo=29,7 В; Io=40 мА
Уровень искробезопасной цепи ib ib
Подгруппа IIB IIB
Co, мкФ 0,25 0,25
Lo, мГн 2 2

2.4 Надежность

2.4.1 Средняя наработка на отказ приборов не менее 50000 ч.

2.4.2 Срок службы приборов составляет 10 лет.

3 Общее устройство и принцип работы приборов

3.1 Приборы выполнены на основе изолирующих усилителей ISO124 и выполняют функции обеспечения искробезопасным питанием двухпроводных и трехпроводных датчиков, расположенных во взрывоопасной зоне с обеспечением гальванической развязки входных цепей взрывоопасной зоны и выходных цепей взрывобезопасной зоны друг от друга и от внешнего источника питания.

3.2 Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.

3.3 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.4 Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения прибора к питанию и внешнему регистрирующему устройству.

3.5 Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.

3.6 Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

3.7 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.8 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

3.9 Функциональная схема БИБ5 (одного канала БИБ5/2) приведена на рисунке VI.5.1.

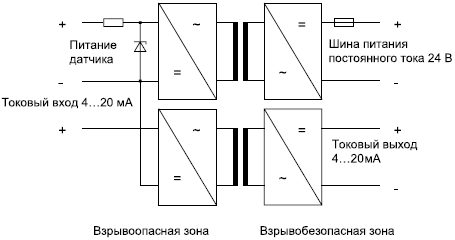

Рисунок VI.5.1 Функциональная схема БИБ5 (одного канала БИБ5/2)

4 Комплектность поставки

4.1 Комплектность поставки БИБ5

В комплект поставки БИБ5 входят:

– барьер искробезопасности БИБ5 УНКР.426475.021
– руководство по эксплуатации УНКР.426475.021 РЭ
– паспорт УНКР.426475.021 ПС
– тара транспортная УНКР.321312.044
– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.


Примечание

Документ УНКР.426475.021 РЭ поставляется в одном экземпляре на партию до пяти штук или на каждые пять штук в партии.

4.2 Комплектность поставки БИБ5/2

В комплект поставки БИБ5/2 входят:

– барьер искробезопасности БИБ5/2 УНКР.426475.031
– руководство по эксплуатации УНКР.426475.031 РЭ
– тара транспортная УНКР.321312.083
– 1 шт.;
– 1 шт.;
– 1 шт.


5 Габаритные размеры и масса

5.1 Габаритные размеры прибора БИБ5 (не превышают 99х35,2х115,8 мм) и БИБ5/2 (не превышают 99х17,5х114,5 мм) приведены на рисунках VI.5.2 и VI.5.3 соответственно.

5.2 Масса приборов не превышает 0,2 кг.

6 Установка приборов

6.1 Приборы предназначены для установки в помещении.

6.2 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке приборов даны в руководствах по эксплуатации УНКР.426475.021 РЭ (БИБ5) и УНКР.426475.031 РЭ (БИБ5/2).

6.4 Схема подключения к прибору БИБ5 внешних устройств дана на рисунках VI.5.4… VI.5.8

6.5 Схема подключения к прибору БИБ5/2 внешних устройств на примере канала 1 даны на рисунках VI.5.9… VI.5.11.

7. Дополнительная информация

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с приборами даны в руководствах по эксплуатации УНКР.426475.021 РЭ (БИБ5) и УНКР.426475.031 РЭ (БИБ5/2).

7.2 Руководства по эксплуатации в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

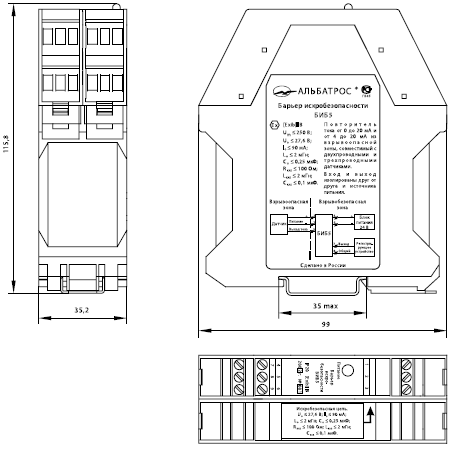

Рисунок VI.5.2 Габаритные размеры БИБ5

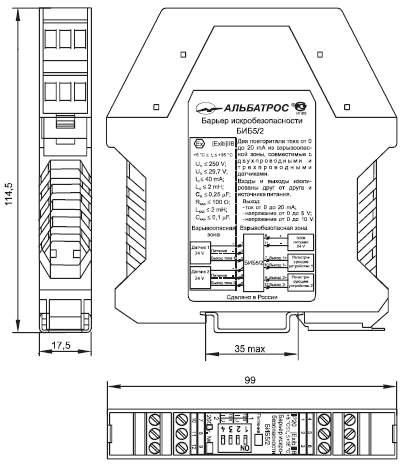

Рисунок VI.5.3 Габаритные размеры БИБ5/2

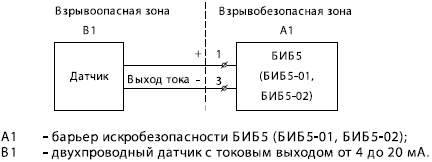

Рисунок VI.5.4 Схема подключения к прибору БИБ5 двухпроводного
датчика с токовым выходом от 4 до 20 мА

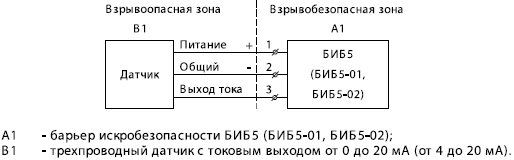

Рисунок VI.5.5 Схема подключения к прибору БИБ5 двухпроводного
датчика с токовым выходом от 0 до 20 мА

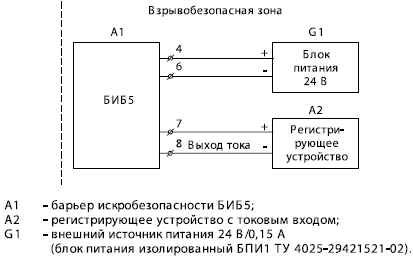

Рисунок VI.5.6 Схема подключения к прибору БИБ5 регистрирующего
устройства с токовым входом и источнику питания

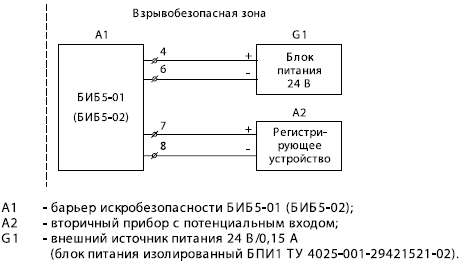

Рисунок VI.5.7 Схема подключения к прибору БИБ5 регистрирующего
устройства с потенциальным входом и источнику питания

Рисунок VI.5.8 Схема подключения к прибору БИБ5 регистрирующего
устройства с входом «токовая петля» и источнику питания

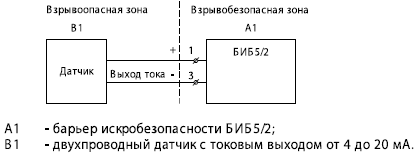

Рисунок VI.5.9 Схема подключения к прибору БИБ5/2 двухпроводного
датчика с токовым выходом от 4 до 20 мА

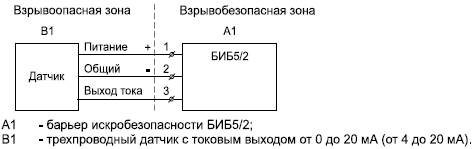

Рисунок VI.5.10 Схема подключения к прибору БИБ5/2 трехпроводного
датчика с токовым выходом от 0 до 20 мА

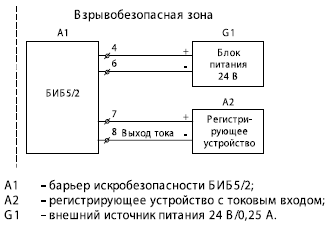

Рисунок VI.5.11 Схема подключения прибора БИБ5/2 к регистрирующему
устройству и источнику питания
