Манометры показывающие МТМ (МТМ-1,
МТМ-2, МТМ-3, МТМ-4)
 Предназначены
для измерения избыточного давления неагрессивных жидких и газообразных сред и
кислорода. Работоспособны в условиях механических воздействий, дождя, пыли.
Типы
МТМ-1 – манометр без фланца с
радиальным штуцером
МТМ-2 – манометр с задним фланцем с радиальным штуцером
МТМ-3 – манометр с передним фланцем с осевым штуцером
МТМ-4 – манометр без фланца с осевым штуцером
Основные
технические характеристики
|
1. Верхние значения
диапазона показаний, кгс/см2 |
1,6; 2,5; 4; 6; 10;
16; 25; 40;
60; 100; 160; 250; 400 |
|
2. Классы точности |
4 |
|
3. Температура
окружающей среды, °С |
–50...+65 |
|
4. Относительная
влажность при температуре
35°С, %, не более |
98 |
|
5. Присоединительная
резьба |
М12х1,5 |
|
6. Вибропрочность
после воздействия вибрации
в диапазоне частот, Гц
с ускорением, g, не более |
20...25
2
|
|
7. Исполнение |
пылебрызгозащищенное |
|
8. Диаметр корпуса,
мм |
60 |
|
9. Масса, кг, не
более |
0,25 |
|
10. Изготавливаются
по |
ТУ 25-02.1084-74 |
|
11. Код ОКП |
42 1213 |
Оформление заказа
|
При заказе
необходимо указать:
- Наименование и условное
обозначение манометра
- Измеряемую среду (только для
кислорода - обозначение К)
- Верхнее значение диапазона
показаний
- Единицу измерения - кгс/см2,
МПа, кПа
- Верхнее значение диапазона
измерений, соответствующее красной отметке
- Наличие демпфера (только для
манометров
МТМ-1 и МТМ-2) - Д
- Номер ТУ
|
Пример заказа:
Манометр с задним фланцем, с радиальным штуцером для измерения
давления кислорода с верхним значением диапазона показаний 25 кгс/см2,
с красной отметкой на 17 кгс/см2 с демпфером:
“Манометр МТМ-2-К-25/17 кгс/см2 – Д
ТУ 25-02.1084-74”. |

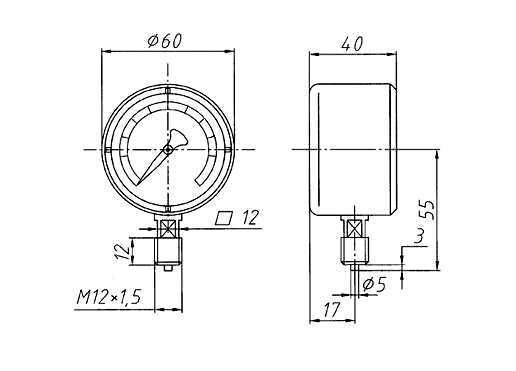

Габаритные и присоединительные размеры
|
