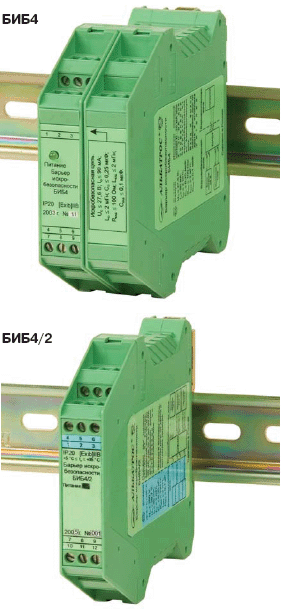

Барьеры искробезопасности БИБ4, БИБ4/2

Барьеры искробезопасности БИБ4, БИБ4/21 Назначение

1.1 Барьеры искробезопасности БИБ4, БИБ4/2 (далее «БИБ4», «БИБ4/2» или «приборы») предназначены для передачи полностью изолированных токовых сигналов от 4 до 20 мА (от 0 до 20 мА) из взрывобезопасной зоны для управления нагрузкой во взрывоопасной зоне.
Входы и выходы барьеров изолированы друг от друга и источника питания.

1.2 Условия эксплуатации и степень защиты приборов

1.2.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры +35°C.

1.2.2 Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм). 1.3 Приборы соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

2 Технические данные

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики приборов приведены в таблице VI.4.1.

Таблица VI.4.1

Наименование БИБ4 БИБ4/2
Количество каналов 1 2
Входной сигнал взрывобезопасной зоны от 0 до 20 мА
(от 4 до 20 мА)
от 0 до 20 мА
(от 4 до 20 мА)
Выходной сигнал взрывоопасной зоны от 0 до 20 мА
(от 4 до 20 мА)
от 0 до 20 мА
(от 4 до 20 мА)
Диапазон сопротивления нагрузки от 0 до 750 Ом от 0 до 750 Ом
Напряжение изоляции между выходными цепями взрывоопасной зоны и входными взрывобезопасной зоны (эффективное значение), не менее 1500 В, 50 Гц 1500 В, 50 Гц
Напряжение изоляции между выходными цепями взрывоопасной зоны и цепями питания (эффективное значение), не менее 1500 В, 50 Гц 1500 В, 50 Гц
Напряжение изоляции между входными цепями взрывобезопасной зоны и цепями питания (эффективное значение), не менее 250 В, 50 Гц 250 В, 50 Гц
Сопротивление изоляции между выходными цепями взрывоопасной зоны и входными взрывобезопасной зоны, не менее – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Сопротивление изоляции между выходными цепями взрывоопасной зоны и цепями питания, не менее – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Сопротивление изоляции между выходными цепями взрывобезопасной зоны и цепями питания, не менее – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
– не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Напряжение питания на выходных клеммах 1 и 3 (4 и 6), подаваемое на двухпроводную нагрузку и линию при холостом ходе (для БИБ4/2) от 21,6 до 26,4 В
Ток короткого замыкания выходных клемм 1 и 3 (4 и 6) (для БИБ4/2) от 20 до 40 мА
Напряжение питания на входных клеммах 7 и 10 (9 и 12), при входном токе до 20 мА (для БИБ4/2) от 0 до 5,5 В

2.1.2 Приборы обеспечивают режим имитации обрыва во входной цепи взрывобезопасной зоны при обрыве нагрузки или линии на выходе во взрывоопасной зоне. Остаточный ток во входной цепи приборов в этом режиме не превышает 1,5 мА при напряжении 24 В на входных клеммах.

2.1.3 На передней панели приборов БИБ4 и БИБ4/2 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.4 Приборы предназначены для непрерывной работы.

2.1.5 Приборы размещаются во взрывобезопасной зоне.

2.2 Метрологические характеристики

2.2.1 Метрологические характеристики БИБ4 приведены в таблице VI.4.2.

Таблица VI.4.2

Наименование Значение
Приделы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, % от диапазона выходного сигнала, не более ± 0,15
Изменение выходного сигнала при изменении нагрузки от 0 до 750 Ом, % от диапазона выходного сигнала, не более ± 0,05
Изменение выходного сигнала при изменении температуры окружающей среды, %/°C от диапазона выходного сигнала, не более  ± 0,02

2.2.2 Метрологические характеристики БИБ4/2 приведены в таблице VI.4.3.

Таблица VI.4.3

Наименование Значение
Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, %, не более ± 0,15
Пределы допускаемой приведенной дополнительной погрешности выходного сигнала при изменении нагрузки от минимального до максимального значения, %, не более ± 0,05
Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C, %, не более ± 0,15

2.3 Электрические параметры и характеристики

2.3.1 Питание приборов осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.3.2 Ток потребления приборов составляет не более 135 мА для БИБ4 и не более 300 мА для БИБ4/2.

2.3.3 По степени защиты от поражения электрическим током приборы относятся к классу защиты I для БИБ4 и классу защиты III для БИБ4/2 в соответствии с требованиями ГОСТ 12.2.007.0.

2.3.4 Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между прибором и нагрузкой не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ ≤ 100 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.

2.3.5 Характеристики искробезопасности приборов приведены в таблице VI.4.4

Таблица VI.4.4

Наименование  БИБ4 БИБ4/2
Максимальное значение Uo =27,6 В; Io =90 мА Uo =29,7 В; Io =40 мА
Уровень искробезопасной цепи ib ib
Подгруппа IIB  IIB
Co, мкФ 0,25 0,25
Lo, мГн 2 2

2.4 Надежность

2.4.1 Средняя наработка на отказ приборов не менее 50000 ч.

2.4.2 Срок службы приборов составляет 10 лет.

3 Общее устройство и принцип работы приборов

3.1 Приборы выполнены на основе изолирующих усилителей ISO124 и выполняют функции передачи токового сигнала от 0 до 20 мА или от 4 до 20 мА из взрывобезопасной зоны во взрывоопасную зону для управления нагрузкой. Прибор обеспечивает гальваническую развязку выходных цепей взрывоопасной зоны и входных цепей взрывобезопасной зоны друг от друга и от внешнего источника питания.

3.2 Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.

3.3 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.4 Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения прибора к питанию и нагрузке.

3.5 Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.

3.6 Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

3.7 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.8 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

3.9 Функциональная схема БИБ4 (одного канала БИБ4/2) приведена на рисунке VI.4.1.

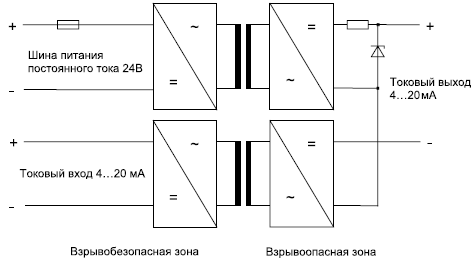

Рисунок VI.4.1 – Функциональная схема БИБ4 (одного канала БИБ4/2)

4 Комплектность поставки

4.1 Комплектность поставки БИБ4

В комплект поставки БИБ4 входят:

– барьер искробезопасности БИБ4 УНКР.426475.020
– руководство по эксплуатации УНКР.426475.020 РЭ
– паспорт УНКР.426475.020 ПС
– тара транспортная УНКР.321312.045
– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.


Примечание

Документ УНКР.426475.020 РЭ поставляется в одном экземпляре на партию до пяти штук или на каждые пять штук в партии.

4.2 Комплектность поставки БИБ4/2

В комплект поставки БИБ4/2 входят:

– барьер искробезопасности БИБ4/2 УНКР.426475.030
– руководство по эксплуатации УНКР.426475.030 РЭ
– тара транспортная УНКР.321312.086
– 1 шт.;
– 1 шт.;
– 1 шт.


5 Габаритные размеры и масса

5.1 Габаритные размеры прибора БИБ4 (не превышают 99х35,2х115,8 мм) и БИБ4/2 (не превышают 99х17,5х114,5 мм) приведены на рисунках VI.4.2 и VI.4.3 соответственно.

5.2 Масса приборов не превышает 0,2 кг.

6 Установка приборов

6.1 Приборы предназначены для установки в помещении.

6.2 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке приборов даны в руководствах по эксплуатации УНКР.426475.020 РЭ (БИБ4) и УНКР.426475.030 РЭ (БИБ4/2).

6.4 Схема подключения к прибору БИБ4 внешних устройств дана на рисунке VI.4.4.

6.5 Схема подключения к прибору БИБ4/2 внешних устройств на примере канала 1 даны на рисунке VI.4.5.

7 Дополнительная информация

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с приборами даны в руководствах по эксплуатации УНКР.426475.020 РЭ (БИБ4) и УНКР.426475.030 РЭ (БИБ4/2).

7.2 Руководства по эксплуатации в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

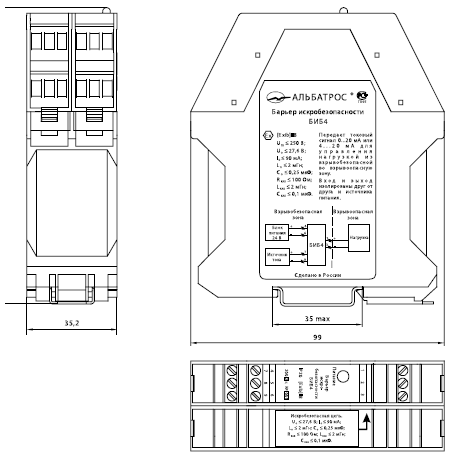

Рисунок VI.4.2 – Габаритные размеры БИБ4

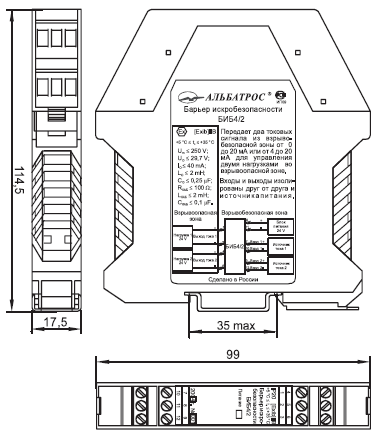

Рисунок VI.4.3 – Габаритные размеры БИБ4/2

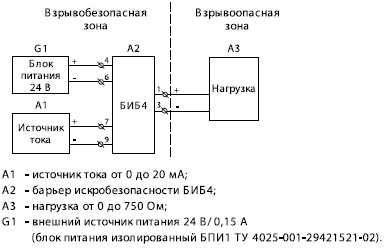

Рисунок VI.4.4 – Схема подключения к прибору БИБ4 внешних устройств

Рисунок VI.4.5 – Схема подключения к прибору БИБ4/2 внешних устройств
