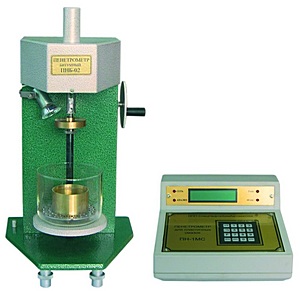

Пенетрометр полуавтоматический для нефтебитумов ПНБ-02

ГОСТ 11501

Пенетрометр предназначен для определения пенетрации нефтяных битумов путем автоматического измерения глубины погружения в испытуемый образец стандартной по массе, форме и размерам иглы при заданной температуре в течение заданного времени по ГОСТ 1440. Результат измерения выражается в единицах пенетрации, соответствующих целым числам десятых долей миллиметра.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Пенетрометр комплектуется десятью иглами, десятью стаканами для нефтяного битума высотой 35 и 60 мм (по 5 штук каждого размера), двумя грузами по 50 и 150 г., тарировочным стержнем, металлическим штоком, уровнем, перфорированной подставкой и стеклянным стаканом.

Плунжер с иглой и грузом устанавливают в верхнее положение, а на стол технологиче-ского блока помещают стакан с пробой. Вращая ручку маховика, поднимают стол со стаканом до касания поверхности пробы с острием иглы. Контроль касания осуществляется с помощью окуляра и осветителя. С клавиатуры блока управления выбирается время пенетрации. Блок начинает анализ при нажатии на клавиатуре кнопки ENTER. При этом включается электромагнит, отжимающий фиксатор, и плунжер с иглой и грузом свободно, под собственным весом, погружается в битум. Дисплей отображает текущие значения параметра пенетрации, обновляя показания c интервалом 1 секунда. По истечении заданного времени пенетрации плунжер с иглой останавливаются, и блок выдает звуковой сигнал. На дисплее высвечивается итоговый результат анализа в единицах пенетрации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
