Измеритель гидравлического коэффициента полезного действия насосов КПДМЕР-1М

КПДмер-1М предназначен для измерения гидравлического коэффициента полезного действия (КПД) насосов.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Принцип работы

Расчёт гидравлического КПД насосов производится на основании автоматического измерения температуры жидкости на входе и выходе насоса, вычисления их разностной температуры, при известном значении давлений на входе и выходе насоса и плотности перекачиваемой жидкости. Расчёт производится программой, записанной в карманный компьютер, выступающий в роли вычислительного блока. Параметры, необходимые для расчета КПД вводятся с сенсорной панели управления карманного компьютера.

Внешний вид и схема подключения

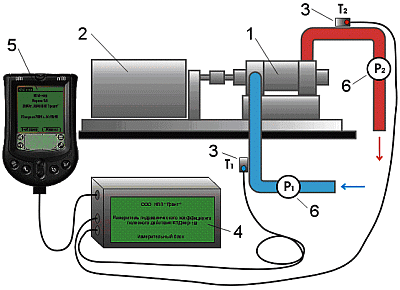

1 - насос; 2 - электродвигатель; 3 - датчики температуры; 4 - универсальный измерительный блок; 5 - вычислительный блок (карманный компьютер PALM m105); 6 - манометры.

Область применения

- высоконапорные насосы системы поддержания пластового давления нефтяных месторождений;
- насосы системы магистральных нефтепродуктопроводов;
- центробежные насосы системы городских водоканалов и теплосетей.

Возможности

· автоматический режим измерения температуры;
· расчёт подачи насоса при известном значении активной мощности двигателя (или тока, напряжения и косинуса phi);
· ведение журнала измерений с привязкой к дате, объекту и агрегату;
· перенос протоколов измерений на персональный компьютер по интерфейсу RS-232;
· контроль напряжения батареи питания.

Параметры, необходимые для расчета КПД

· вводятся "вручную":
   - давление на входе и выходе насоса;
   - плотность перекачиваемой жидкости;
· измеряются и вводятся в автоматическом режиме:
   - температура жидкости на входном и выкидном патрубках.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОГО БЛОКА
