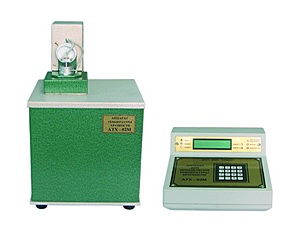

Аппарат для определения
температуры хрупкости битумов АТХ-02
 ГОСТ 11507
Впервые разработан и
применен совершенно новый бесконтактный тип датчика взамен устаревшего
пьезодатчика. Особые преимущества: 1) невозможность поломки; 2) удобство
установки пластины с пробой.
Аппарат предназначен для охлаждения, периодического сгибания и
распрямления пластины с образцом битума и определения температуры, при
которой появляются трещины или образец битума ломается.
Звуковая и световая сигнализация окончания анализа; запоминание
последних десяти результатов анализов.
Подготовка пробы и проведение испытания соответствуют требованиям
ГОСТ 11507.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Аппарат имеет несколько режимов работы, при которых испытуемый
образец охлаждается с разной скоростью (стандартный - скорость 1 °С/мин,
ускоренный и режим поиска - (2…3) °С/мин) и режим испытания на усталость
(при нем аппарат проводит непрерывное сгибание и распрямление образца
при заданной температуре, при этом определяется количество циклов,
необходимое для излома образца. Используется для испытания
полимермодифицированных битумов).
Аппарат состоит из электронного и технологического блоков. Блок
питания встроен в технологический блок.
Технологический блок состоит из криостата и узла деформации.
Криостат состоит из алюминиевого стакана, внутрь которого в процессе
анализа помещается пластина с образцом битума. С двух сторон от стакана
располагаются охлаждающие узлы, состоящие из полупроводниковых
микрохолодильников и радиаторов. В процессе анализа, через радиаторы
непрерывно протекает хладагент. Благодаря высокой эффективности
полупроводниковых холодильников, температура в стакане может быть на
несколько десятков градусов ниже температуры хладагента, что позволяет,
в большинстве случаев, использовать в качестве хладагента обычную
водопроводную воду.
Узел деформации состоит из устройства деформации пластины,
электромеханического привода и устройства фиксации трещины в образце
битума.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диапазон измерения температуры: |
от +20 до -35°C |
|
Разрешающая способность: |
0,1°C |
|
Стандартная скорость охлаждения: |
1°С/мин с отклонением не более 1°С за 10 мин |
|
Число анализируемых проб: |
2 |
|
Параметры питания: |
|
|
- напряжение |
220 В + 10/-15% |
|
- частота |
50 ± 1 Гц |
|
- потребляемая мощность, не более |
500 ВА |
|
Габариты электронного блока: |
230х210х130 мм |
|
Габариты технологического блока: |
210х190х350 мм |
|
Вес, не более: |
15 кг |
|
Температура окружающей среды: |
от 15 до 35°С |
|
Относительная влажность воздуха при 30°С: |
до 75% |
ПРИНАДЛЕЖНОСТИ
Пластина рабочая - 10 шт.; пластина контрольная (36,5 ± 0,1) мм;
пластина настроечная (40,0 ± 0,1) мм; кабель для связи с компьютером;
дискета с программным обеспечением.
Прибор прошел испытания в Институте нефтехимпеработки (г. Уфа) на
соответствие ГОСТ 11507, по результатам которых был получен
Акт испытаний аппарата для определения температуры хрупкости.
|
