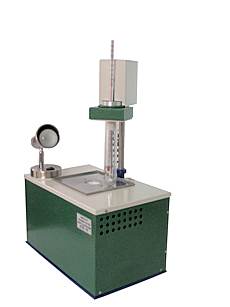

Аппарат автоматический для определения температуры начала кристаллизации нефтепродуктов АТКмт-01, АТКт-01, АТК-02, АТЗ-01

ГОСТ 18995.5
ГОСТ 28084
ГОСТ 5066
ISO 3013

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Аппарат состоит из электронного и технологического блоков. Блок питания осуществляет подачу питания на систему охлаждения технологического блока и вмонтирован в технологический блок.

Электронный блок осуществляет:
- охлаждение пробы по заданной программе;
- контроль температуры продукта и охлаждающей камеры;
- контроль за изменением состояния продукта.

Технологический блок представляет собой криостат со встроенной в него испытательной ячейкой.

Криостат состоит из алюминиевого стакана, куда в процессе анализа помещается пробирка с продуктом. С двух противоположных сторон стакана располагаются охлаждающие узлы, состоящие из полупроводниковых микрохолодильников и радиаторов. В процессе анализа через радиаторы непрерывно протекает хладагент. Благодаря высокой эффективности полупроводниковых холодильников, температура в стакане может быть на несколько десятков градусов ниже температуры хладагента, что позволяет, в большинстве случаев, использовать в качестве хладагента обычную водопроводную воду с температурой не выше 20°С.

Температура кристаллизации определяется автоматически путем анализа характера изменения температуры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДИФИКАЦИИ АППАРАТОВ

АТКмт-01 - аппарат автоматический для определения температуры начала кристаллизации моторных (авиационных) топлив, реализующий ГОСТ 5066 (метод Б) и ИСО 3013. При анализе пробу топлива, налитую в двойную пробирку помещают в охлаждающую камеру аппарата. В процессе охлаждения температура стенки камеры постоянно поддерживается на (15±2)°С ниже температуры налитого в пробирку топлива. Топливо во время охлаждения постоянно перемешивается мешалкой со скоростью 60 движений в минуту. Аппарат автоматически регистрирует температуру, при которой появляются первые кристаллы углеводородов.

Аппарат имеет следующие режимы:
- стандартный режим, при котором температуру стенки охлаждающей камеры понижают так, чтобы она была на (15±2)°С ниже температуры налитого в пробирку топлива;
- ускоренный режим, при котором сначала продукт охлаждают с максимально возможной скоростью и, при достижении продуктом температуры на 25°С выше предполагаемой температуры начала кристаллизации, аппарат автоматически переходит на стандартный режим охлаждения;
- режим стабилизации, при котором задаётся температура стабилизации и время стабилизации. Стабилизация осуществляется по температуре стенки охлаждающей камеры. Используется при проведении аттестации аппарата

Аппарат имеет возможность работать в ручном режиме, при котором момент начала кристаллизации определяется визуально путем извлечения пробирки из камеры. При извлечении пробирки из камеры проба постоянно перемешивается.

Прибор прошел апробацию в ГосНИИ Гражданской авиации (ГосНИИ ГА, г. Москва) и рекомендован для работы в лабораториях аэропортов РФ.

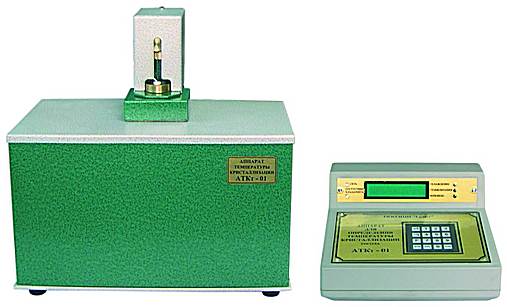

АТКт-01 - аппарат автоматический для определения температуры начала кристаллизации низкозамерзающих жидкостей (например: тосола или ПОЖ), реализующий ГОСТ 28084. Проба жидкости, налитая в двойную пробирку, устанавливается в охлаждающую камеру аппарата при температуре на (12±5)°С ниже ожидаемой температуры начала кристаллизации, которая поддерживается на данном уровне в течении всего испытания. Испытуемая жидкость во время охлаждения перемешивается со скоростью 30 движений в минуту. Аппарат автоматически фиксирует температуру, при которой появляется помутнение в виде легкого облачка.

Аппарат имеет следующие режимы:
- стандартный режим, реализующий вышеописанные операции;
- исследовательский режим, когда неизвестна температура кристаллизации продукта. Температура стабилизации в камере задается минус 10°С. При понижении температуры продукта до значения на 7°С выше температуры стабилизации, автоматически устанавливается новое значение температуры стабилизации, на 5°С ниже предыдущего. Так повторяется каждый раз до окончания анализа и появления первых кристаллов (легкого облачка);
- режим стабилизации, при котором задаётся температура стабилизации и время стабилизации. Стабилизация осуществляется по температуре стенки охлаждающей камеры. Используется при проведении аттестации аппарата.

Аппарат имеет возможность работать в ручном режиме, при котором момент начала кристаллизации определяется визуально путем извлечения пробирки из камеры. При извлечении пробирки из камеры проба постоянно перемешивается.

АТК-02 - аппарат автоматический универсальный для определения температуры начала кристаллизации моторных (авиационных) топлив, реализующий ГОСТ 5066 и ИСО 3013, метод Б и для определения температуры начала кристаллизации низкозамерзающих жидкостей (например: тосола или ПОЖ), реализующий ГОСТ 28084. При анализе пробу топлива, налитую в двойную пробирку помещают в охлаждающую камеру аппарата

Аппарат имеет следующие режимы:
- стандартный режим (мт), при котором в процессе охлаждения температура стенки камеры постоянно поддерживается на (15±2)°С ниже температуры налитого в пробирку топлива. Топливо во время охлаждения постоянно перемешивается мешалкой со скоростью 60 движений в минуту. Аппарат автоматически регистрирует температуру, при которой появляются первые кристаллы углеводородов;
- ускоренный режим (мт), при котором сначала продукт охлаждают с максимально возможной скоростью и, при достижении продуктом температуры на 25°С выше предполагаемой температуры начала кристаллизации, аппарат автоматически переходит на стандартный режим охлаждения;
- стандартный режим (ПОЖ), при котором проба жидкости, налитая в двойную пробирку, устанавливается в охлаждающую камеру аппарата при температуре на (12±5)°С ниже ожидаемой температуры начала кристаллизации, которая поддерживается на данном уровне в течении всего испытания. Испытуемая жидкость во время охлаждения перемешивается со скоростью 30 движений в минуту. Аппарат автоматически фиксирует температуру, при которой появляется помутнение в виде легкого облачка. Аппарат имеет возможность работать в ручном режиме, при котором момент начала кристаллизации определяется визуально путем извлечения пробирки из камеры. При извлечении пробирки из камеры проба постоянно перемешивается.

АТЗ-01 - аппарат автоматический для определения температуры застывания нефтепродуктов по ГОСТ 20287, метод Б.

Пробирку с подготовленной пробой нефтепродукта помещают в охлаждающую камеру аппарата, в которой установлена температура, на 10°С ниже предполагаемой температуры застывания. Как только температура продукта достигнет температуры, на 6°С выше установленной температуры камеры, пробирку вместе с камерой наклоняют под углом 45° и держат в таком положении в течении минуты. Если жидкость остается неподвижной, начинают с заданной скоростью повышать температуру продукта. При этом через каждые 2°С пробирку с пробой наклоняют и проверяют текучесть жидкости, определяя таким образом температуру, при которой продукт приобретает подвижность. Состояние подвижности и неподвижности продукта определяется аппаратом автоматически без извлечения пробирки.

Аппарат автоматически выполняет следующие функции:
- охлаждение и нагревание пробы по заданной программе;
- контроль температуры продукта и охлаждающей камеры;
- контроль за изменением состояния продукта;
- фиксацию температуры начала кристаллизации и вывод этих данных на дисплей;
- возможность передачи данных на компьютер в реальном масштабе времени для отображения процесса в графическом виде.
